Bosch Rexroth AG TS 2plus 4.13–60
00013263.eps
300 kg 700 kg
 3-58
Clean
Room
 11-109
 11-32,
 11-33
kg/cm
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531 138 (2011.04)

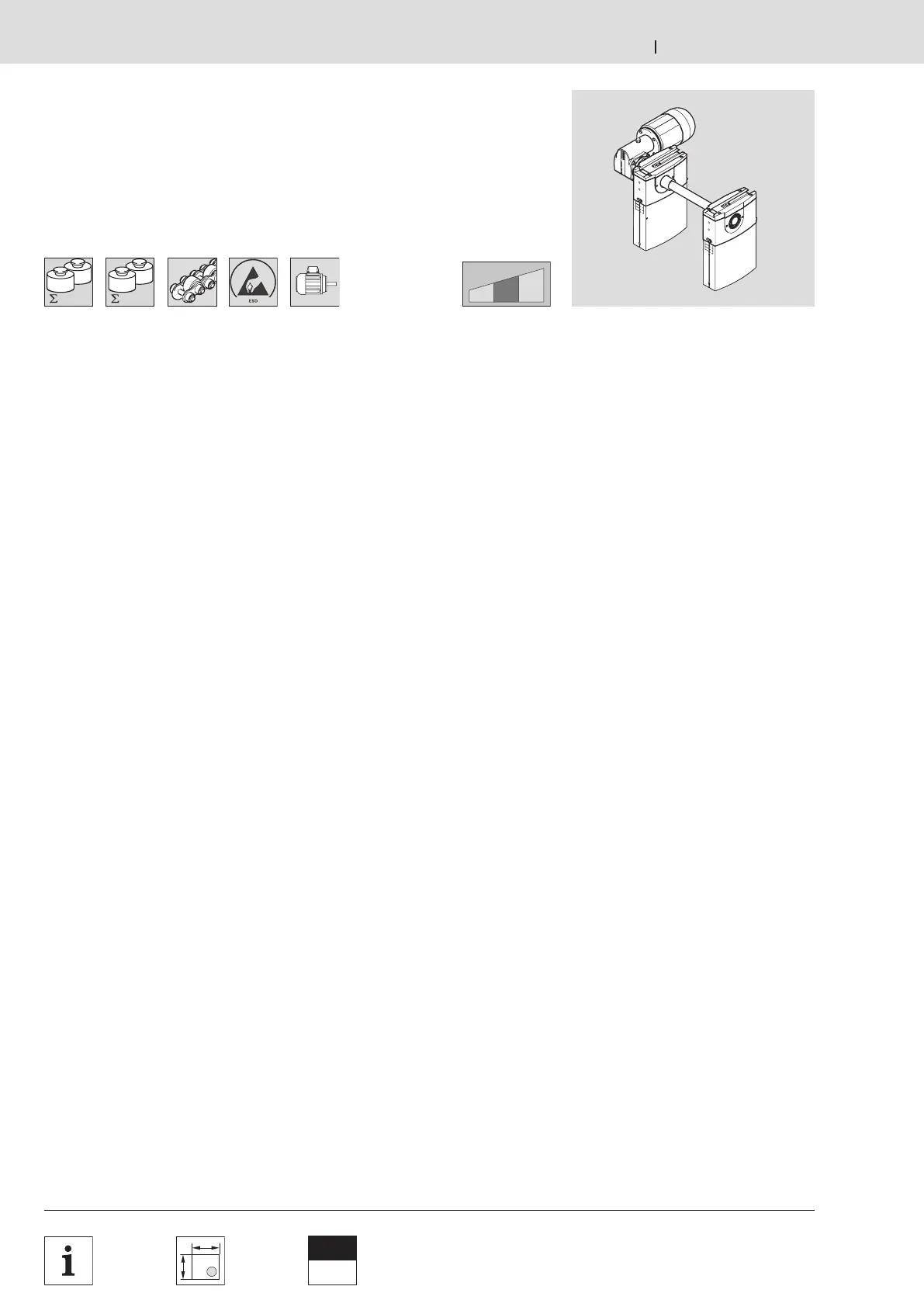

Antriebsstation AS 2/R-300, AS 2/R-700
AS 2/R-300, AS 2/R-700 drive module
Poste d’entraînement AS 2/R-300, AS 2/R-700

Verwendung:
Antrieb des Fördermediums
Staurollenkette beim Selbstbau
von Streckeneinheiten mit Strecke
Umlenkung und Staurollenkette.
Ausführungen Antriebsstation:
– für Streckenlasten bis zu F
G
= 300 kg
bzw. bis zu F
G
= 700 kg pro
Streckeneinheit im Staubetrieb.
– Motoranbau seitlich rechts (MA = R),
links (MA = L) oder mittig (MA = M)
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K)
Lieferzustand:
Montiert

Application:
Drives the conveyor medium
accumulation roller chain in self-built
conveyor units with section, return unit
and accumulation roller chain.
Drive module designs:
– For loads up to F
G
= 300 kg or up
to F
G
= 700 kg per conveyor unit in
accumulation operation.
– Motor mounted on side, right
(MA = R), left (MA = L) or in the
center (MA = M)
– Motor connection either with cable/
plug (AT = S) or terminal box (AT = K)
Condition on delivery:
Fully assembled

Utilisation :
Entraînement du convoyeur chaîne à
galets d‘accumulation pour des unités
de section à monter soi-même avec
sections de transport, renvoi et chaîne à
galets d‘accumulation.
Constructions poste d’entraînement :
– Pour des charges de section jusqu’à
F
G
= 300 kg ou jusqu’à F
G
= 700 kg
par unité de section en accumulation.
– Selon la contruction, montage du
moteur MA = R (à droite), MA = L (à
gauche) ou MA = M (milieu)
– Raccordement du moteur au choix
avec câble/connecteur (AT = S) ou
bornier de connexion (AT = K)
Etat à la livraison :
Monté
