Bosch Rexroth AG TS 2plus 4.13–68
Nr./No./N°
(16 +64) x l = KDW 3 842 996 070
(16 +64) x l = 2000 mm 3 842 540 463
(16 +64) x l = 6000 mm 3 842 529 933
00013236.eps
l
SP 2/R-100
10
Nr./No./N°
32 x l = 3000 mm 3 842 532 676
l
00126871.eps
GP 2
FP 2
00126872.eps
l
GP 2/ST
 3-58
Clean
Room
 11-109 11-44
Nr./No./N°
16 x l = 6070 mm
3 842 529 931
kg/cm
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531 138 (2011.04)

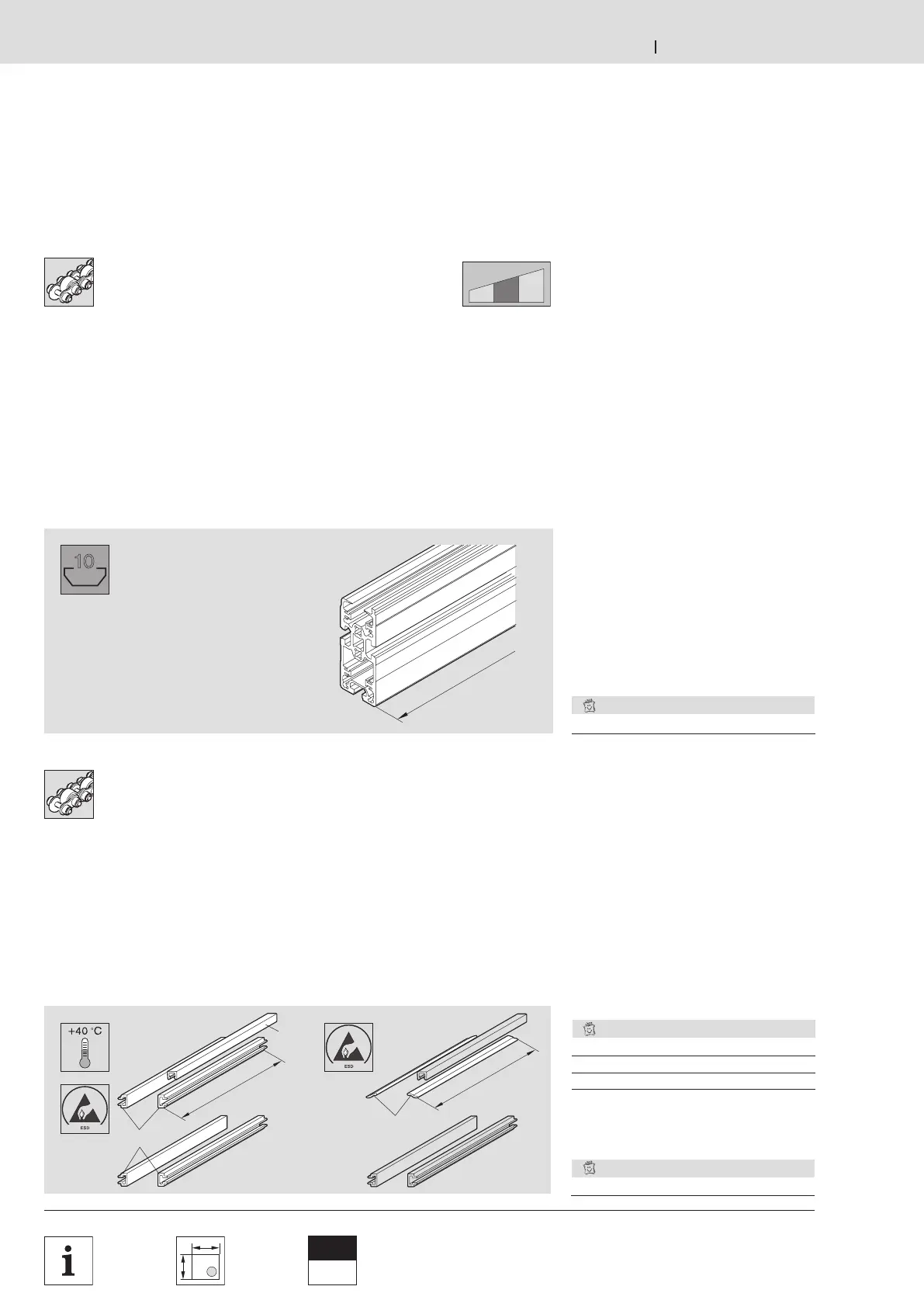

Streckenprofil SP 2/R-100
SP 2/R-100 section profile
Profilé de section SP 2/R-100
Führungs- und Gleitprofile FP 2, GP 2 (Satz)
Guide- and glide profiles FP 2, GP 2 (set)
Profilé de guidage et de glissage FP 2, GP 2 (lot)

Verwendung:
Selbstbau von Streckeneinheiten mit
Bauhöhe 100 mm in Verbindung mit
Antriebsstation AS 2/R, Umlenkung
UM 2/R, Fördermittel Staurollenkette,
Führungsprofil.
Ausführung:
Aluminium-Strangpressprofil.

Application:
For setting up conveyor units with a 100
mm profile, in conjunction with an AS
2/R drive station, UM 2/R return unit,
accumulation roller chain, and guide
profile.
Design:
Extruded aluminum profile.

Utilisation :
Unités de section ayant une hauteur
de montage de 100 mm à monter
soi-même en association avec le poste
d’entraînement AS 2/R, le renvoi
UM 2/R, le convoyeur chaîne à galets
d’accumulation et le profilé de guidage.
Construction :
Profilé en aluminium extrudé.
Streckenprofil SP 2/R-100
SP 2/R-100 conveyor section profile
Profilé de section SP 2/R-100
Führungs- und Gleitprofile FP 2, GP 2
FP 2, GP 2 Guide and glide profiles
Profilés de guidage et de glissage FP 2, GP 2

Application
FP 2, GP 2 for sliding onto the SP 2/R-100
section profile, PA 12 plastic (anti-static).
Corrosion-resistant steel glide profiles
GP 2/ST for special use (anti-static).
Profile
Profiles
Profilés

Verwendung
FP 2, GP 2 zum Aufschieben auf das
Streckenprofil SP 2/R-100. Kunststoff
PA 12 (antistatisch).
Separates Gleitprofil GP 2/ST aus
korrosionsbeständigem Stahl für den
Einsatz unter besonderen Bedingungen
(antistatisch).

Utilisation
FP 2, GP 2 pour enficher dans le profilé
de section SP 2/R-100, Plastique PA 12
(antistatique).
Profilé de glissage GP 2/ST en acier
résistant à la corrosion pour une utilisation
dans des conditions spéciales.
Gleitprofil GP 2/ST
GP 2/ST glide profiles
Profilé de glissage GP 2/ST
