Bosch Rexroth AG TS 2plus 4.13–76
Nr./No./N°
8 981 010 511
00013259.eps
3-2
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531 138 (2011.04)
Werkzeug für Staurollenkette
Tool for accumulation roller chain
Outil pour chaîne à galets d’accumulation
Verwendung:
Das Demontagewerkzeug erleichtert
das Öffnen und die Demontage der
Staurollenkette. Durch Zudrehen des
Gewindedorns wird ein Kettenniet
seitlich ausgetrieben und die Kette kann
entnommen werden.
Ausführung:
– Gewindedorn gehärtet mit
Sechskantaufnahme für einen Sechs-
kantschraubenschlüssel SW 13 als
Hebelarm
– Nuten für genaue Positionierung der
Kettenglieder
Lieferzustand:
Montiert

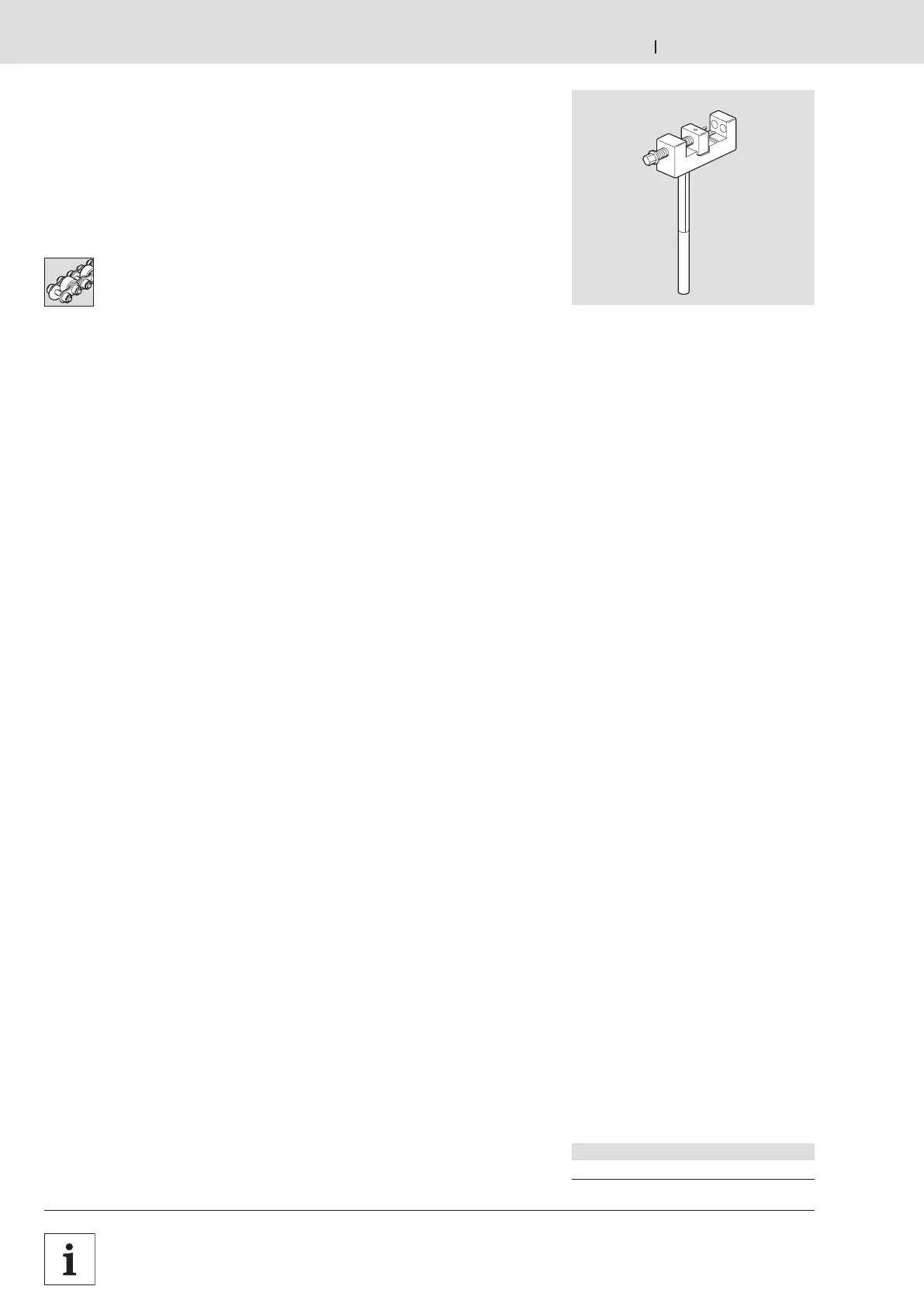

Demontagewerkzeug
Chain breaker
Outil de démontage
Application:
The chain breaker makes it easier to
open and disassemble the accumulation
roller chain. Turning the thread mandrel
pushes out a chain bolt and the chain
can be removed.
Design:
– Thread mandrel hardened with
hexagonal fixture for size 13 wrench as
a lever arm
– Grooves to exactly position the chain
links
Condition on delivery:
Fully assembled
Utilisation :
L’outil de démontage facilite l’ouverture
et le démontage de la chaîne à galets
d’accumulation. En fermant en tournant
le mandrin de filetage, un rivet de chaîne
est expulsé sur le côté et la chaîne peut
être enlevée.
Construction :
– Mandrin de filetage trempé avec prise
hexagonale pour une clé pour vis
hexagonale SW 13 comme bras de
levier
– Rainures pour un positionnement
exact des éléments de chaîne
Etat à la livraison :
Monté
