REXROTH TS2 plus - Page 160

Bosch Rexroth AG TS 2plus 4.14–18
70 kg
00012758.eps
 4‑2
Clean
Room
 11‑109 11‑53
kg/cm
Kurven · Curves · Courbes
3 842 531 138 (2011.04)

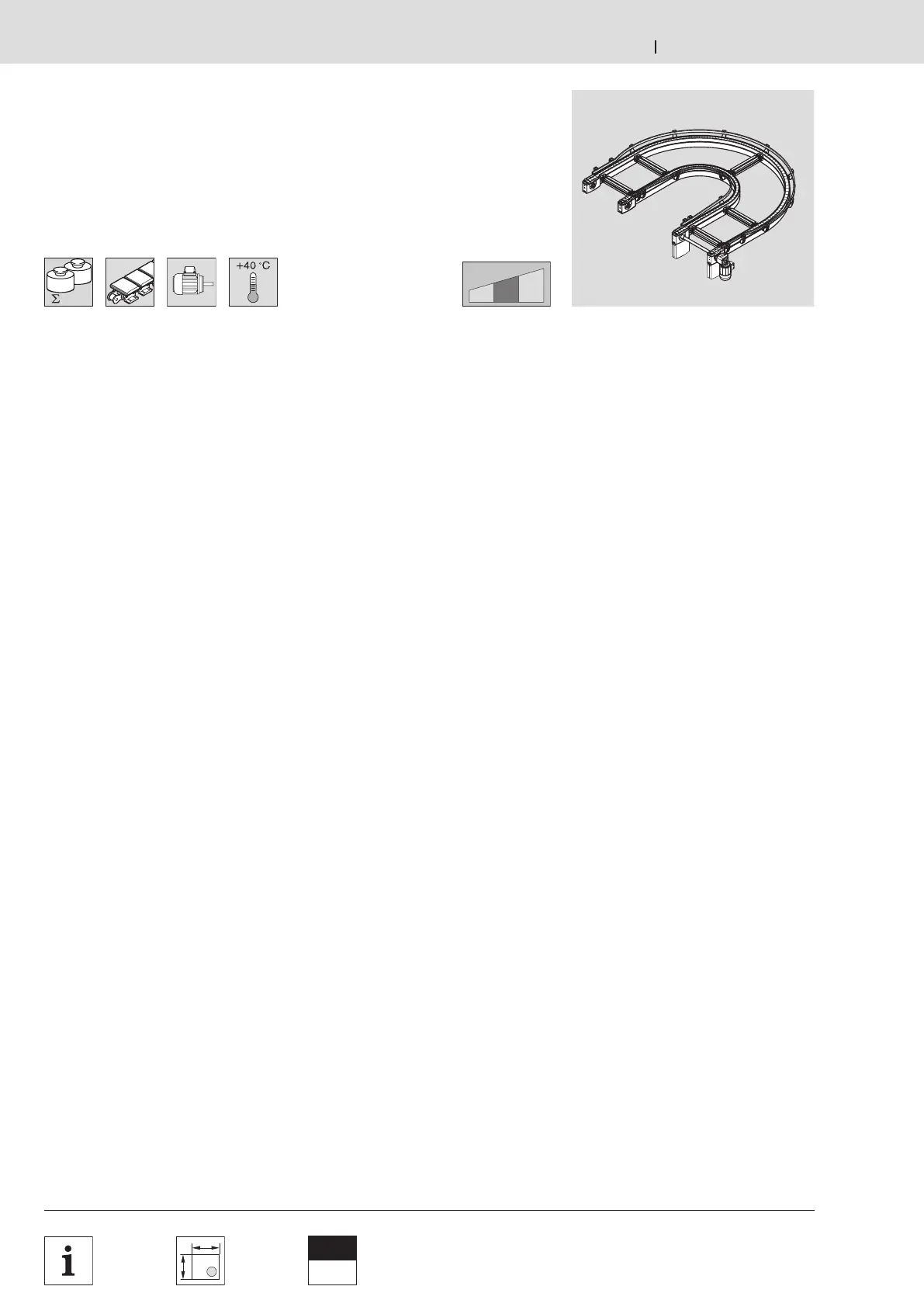

Kurve KU 2/180
KU 2/180 curve
Courbe KU 2/180

Verwendung:
– 180° Kurventransport des
Werkstückträgers mit Staubetrieb.
Ausführung:
– Kurvenmodul mit eigenem Antrieb
Motoranbau rechts (MA = R), links
(MA = L), ab Spurbreite b
T
= 240 mm
auch mittig (MA = M).
– Streckenlasten bis 70 kg im Staubetrieb
– Fördermedium: Flachplattenkette
– Kurvenrichtung KR = R (rechts),
KR = L (links)
– Automatische Kettenspanneinrichtung
– Kettenführungen aus Kunststoff
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K)
Lieferumfang:
Kurve, komplett
Lieferzustand:
Montiert
Zubehör, optional:
– Stützen SZ 2/…  6‑2
– Staudruckregulierung z. B. mit Wippe
WI /M  8‑35
– Verbindungssätze  4‑26

Utilisation :
– Transport à courbe de 180° de la
palette porte‑pièces avec possibilité
d’accumulation.
Construction :
– Module de courbe avec entraînement
propre. Montage du moteur à droite
(MA = R), à gauche (MA = L),
ou au milieu (MA = M) à partir de
l’écartement de voie b
T
= 240 mm.
– Charge de section jusqu’à 70 kg en
accumulation
– Convoyeur : chaîne à plateformes
– Orientation de la courbe vers la droite
(KR = R) ou vers la gauche (KR = L)
– Dispositif de tension de chaîne
automatique
– Guidages de chaîne en plastique
– Raccord du moteur soit par câble/
connecteur (AT = S) soit par bornier
de connexion (AT = K)
Fournitures :
Courbe, complète
Etat à la livraison :
Monté
Accessoires en option :
– Supports de section SZ 2/…  6‑2
– Régulation de la charge
d’accumulation par ex. avec une
bascule WI /M  8‑35
– Jeux de jonction  4‑26

Application:
– 180° curve conveying of the
workpiece pallet with accumulation
operation.
Design:
– Curve module with own drive.
Motor mounting to the right (MA = R),
left (MA = L), from track width b
T
= 240
mm also possible in the middle
(MA = M).
– Max. permissible section load up to
70 kg in accumulation operation
– Conveyor medium: flat top chain
– Curve direction right (KR = R) or left
(KR = L)
– Automatic chain tensioning system
– Plastic chain guides
– Motor connection with either cable/
plug (AT = S) or terminal box (AT = K)
Scope of delivery:
Curve, complete
Condition on delivery:
Assembled
Optional accessories:
– SZ 2/… leg set  6‑2
– Accumulation stop gate, e. g. with
WI/M rocker  8‑35
– Connection kit  4‑26
