Bosch Rexroth AG TS 2plus 4.14–26
4‑2
Clean
Room
11‑109
Kurven · Curves · Courbes
3 842 531 138 (2011.04)

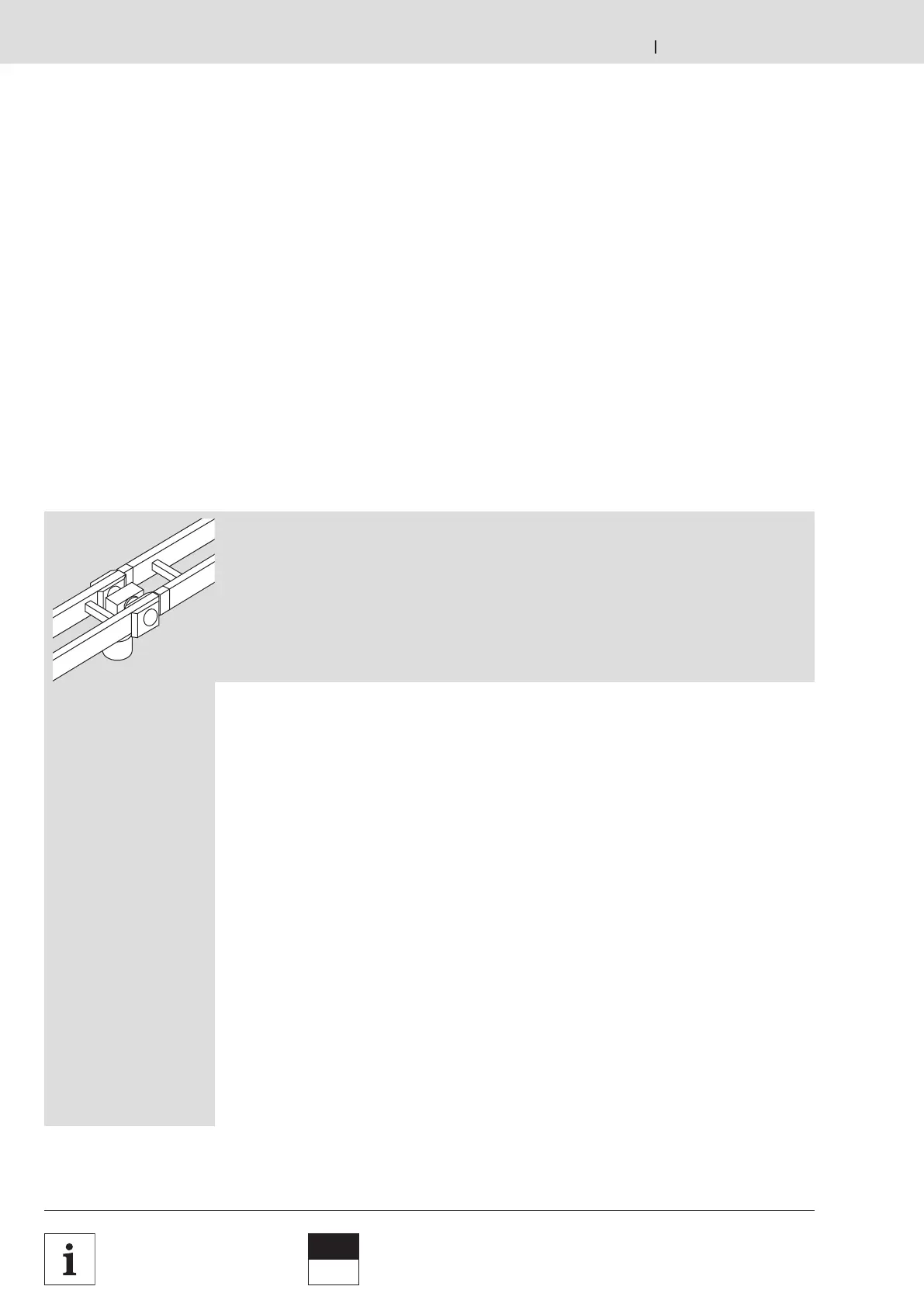

Verbindungssätze
Connection kits
Jeux de jonction
Verwendung:
Mittels Verbindungssätzen werden
die Module des TS 2plus miteinander
verbunden:
‑ Für den Einsatz im Längstransport
stirnseitig (Kopf‑an‑Kopf)
Application:
The modules in the TS 2plus system are
linked using connection kits:
‑ For use in longitudinal conveying end
to end (head to head)
Utilisation:
Les modules du TS 2plus peuvent
être relies entre eux á l’aide de jeux de
jonction:
‑ Pour l’utilisation en transport
longitudinal, sur la face (tête à tête)
Umlenkung (umlenkseitig)
Return unit (return side)
Renvoi (côté de renvoi)
UM 2/B BS 2 KE 2 UM 2/C‑170, UM 2/C‑60,
(Zahnriemen), UM 2/R‑170; UM 2/R‑60;
(toothed belt), BS 2/C, /C‑H, BS 2/C,
(courroie dentée), BS 2/R, /R‑H; BS 2/R
CU 2 KU 2
Antrieb (antriebsseitig)
Drive Unit (drive side)
Entraînement (côté entr.)
AS 2/B‑150, ‑250 3 842 179 574*) 3 842 518 828 3 842 518 828 3 842 530 871 3 842 530 871
BS 2
(Zahnriemen)
(toothed belt)
(courroie dentée) 3 842 518 828 3 842 525 110 3 842 525 110 3 842 525 110 3 842 525 110
KE 2/90, KE 2/180 3 842 518 828 3 842 525 110 3 842 525 110 X X
AS 2/C‑400,
AS 2/C ‑700;
AS 2/R‑1200,
AS 2/R‑2200;
BS 2/C‑H, BS 2/R‑H 3 842 179 574 3 842 518 828 X 3 842 530 871 3 842 530 871
AS 2/C‑100,
AS 2/C‑250;
AS 2/R‑300,
AS 2/R‑700; 3 842 179 574
BS 2/C, BS2/R 3 842 530 871 3 842 525 110 X oder/or/ou 3 842 529 881
3 842 529 881
*) = im Lieferumfang X = Verbindung nicht zulässig
with scope of delivery joining not allowed
compris dans la fourniture combinaison non autorisée
