Bosch Rexroth AG TS 2plus 4.15–32
00012791.eps
 5-14
Clean
Room
 11-109 11-70
4...6 bar
kg/cm
Quertransport · Transverse conveyor · Transport transversal
3 842 531 138 (2011.04)

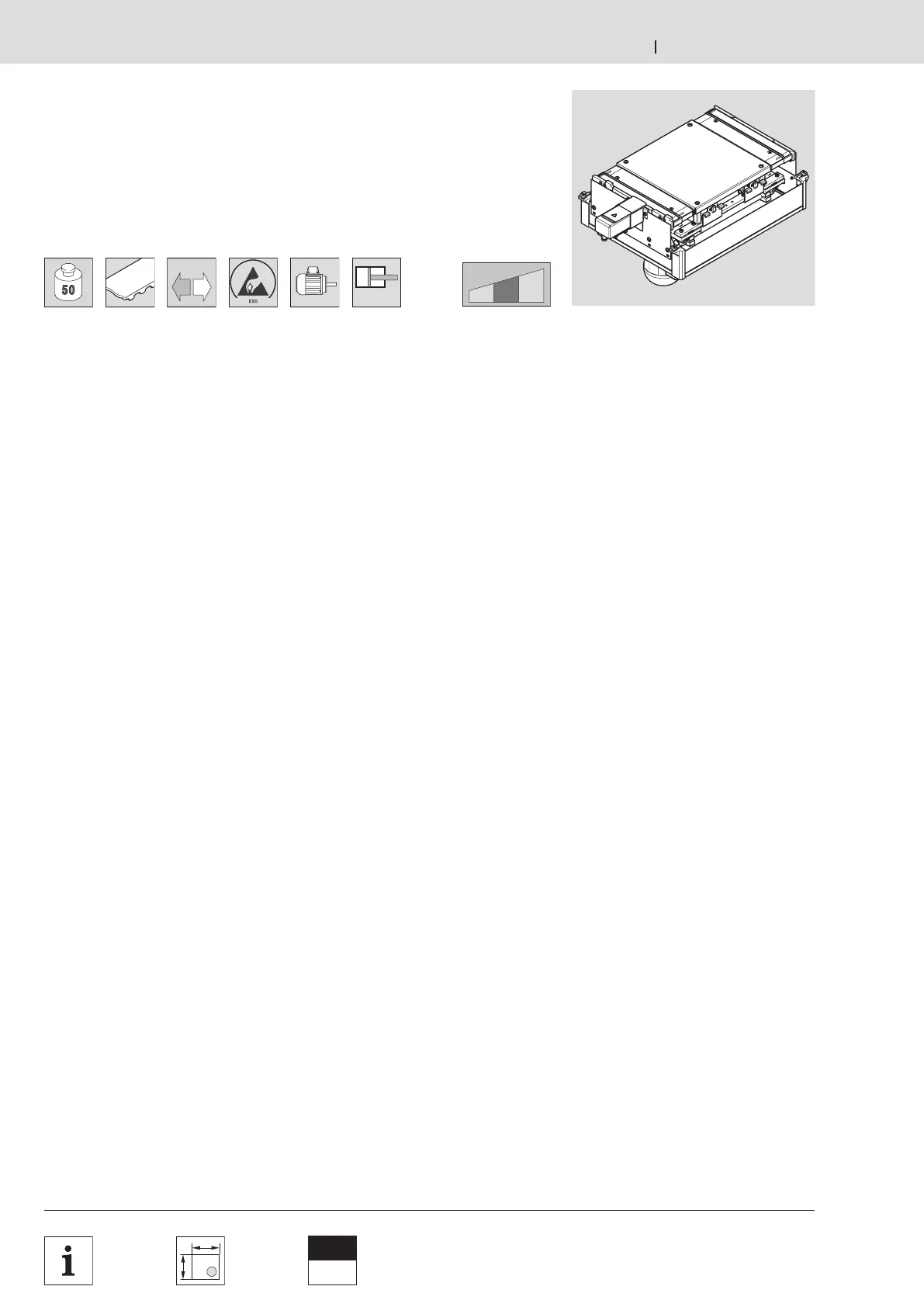

Hub-Quereinheit HQ 2/U2
HQ 2/U2 lift transverse unit
Unité de levée transversale HQ 2/U2

Verwendung:
Quertransport von Werkstückträgern
WT 2/…
– Ausschleusen von Werkstückträgern von
einer Längsstrecke in eine Querstrecke,
– Einschleusen von Werkstückträgern von
einer Querstrecke in eine Längsstrecke.
Ausführung:
– Verstärkte Ausführung mit zwei
Hubzylindern für große Werkstückträ
gerabmessungen von 400 x 480 bis
800 x 640 mm.
– Besonders kompakte Bauweise
durch unten hängenden
Getriebemotor. Geeignet für beengte
Einbauverhältnisse. Bedingt durch die
Bauweise ist jedoch die Bauhöhe größer
und eine Antriebskopplung mit weiteren
Baueinheiten daher nicht möglich.
– Fördermittel: Zahnriemen.
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K).
Lieferumfang:
incl. Befestigungsmaterial, Pneumatik-
Elemente  11-73, Schutzkasten,
Bausatz für elektrische Stellungsabfrage
(1x Schalterhalter).
Lieferzustand:
Montiert, Bausatz für Stellungsabfrage
beigelegt.
Zubehör, erforderlich:
– je Stellungsabfrage
1x Näherungsschalter M12x1,
Schaltabstand 4 mm.
Zubehör, optional:
– Dämpfer DA 2/100-B 3 842 525 733
beim Ausschleusen von der Haupt- in
die Nebenstrecke und Werkstückträger-
Gesamtgewichten ≥ 30 kg oder
Transportgeschwindigkeiten ≥ 12 m/min
erforderlich.

Utilisation :
Transport transversal de palettes porte-
pièces WT 2/…
– Éjecter les palettes porte-pièces d’une
section longitudinale vers une section
transversale,
– Injecter les palettes porte-pièces d’une
section transversale vers une section
longitudinale.
Construction :
– Version renforcée avec deux vérins de
levée pour des grandes dimensions de
palette porte-pièces de 400 x 480 à
800 x 640 mm.
– Construction particulièrement compacte
grâce au moteur d’entraînement
suspendu au-dessous. Approprié
pour des emplacements étroits. En
raison de la forme de construction,
l’encombrement en hauteur est
toutefois plus grand et un couplage
d’entraînement avec d’autres unités
modulaires n’est pas possible.
– Convoyeur : courroie dentée.
– Raccordement du moteur au choix avec
câble/connecteur (AT = S) ou bornier de
connexion (AT = K).
Fournitures :
Matériel de fixation, éléments
pneumatiques  11-73, carter, kit de
construction pour détection de position
électrique, 1x support d’interrupteur inclus.
Etat à la livraison :
Monté, kit pour détection de position joint.
Accessoires nécessaires :
– Pour chaque détection de position :
1x détecteur de proximité M12x1, écart
de commutation 4 mm.
Accessoires en option :
– Amortisseur DA 2/100-B 3 842 525 733
exigé en cas d’éjection de la section
principale à la section secondaire et de
poids totale de palette porte-pièces ≥
30 kg ou de vitesses de transport ≥ 12
m/min.

Application:
Transverse conveying of WT 2/…
workpiece pallets
– Outfeeds workpiece pallets from a
longitudinal section to a transverse
section.
– Infeeds workpiece pallets from a
transverse section to a longitudinal
section.
Design:
– Reinforced design with two lifting
cylinders for large workpiece pallet
dimensions from 400 x 480 to
800 x 640 mm.
– Especially compact with gear motor
suspended below. Suitable for tight
spaces. Increased height due to
design, the drive cannot be coupled to
additional modular units.
– Conveyor medium: toothed belt.
– Motor connection with either cable/
plug (AT = S) or terminal box (AT = K).
Scope of delivery:
Incl. mounting material, pneumatic
elements  11- 73 , housing element,
assembly kit for electric position inquiry
(1x switch bracket).
Condition on delivery:
Assembled, position inquiry kit included.
Required accessories:
– Per position inquiry:
1x M12x1 proximity switch,
switch distance 4 mm.
Optional accessories:
– DA 2/100-B damper, 3 842 525 733,
required when moving from the main
to a secondary section and total
workpiece pallet weight is ≥ 30 kg or
transport speed is ≥ 12 m/min.
