Bosch Rexroth AGTS 2plus 4.1 6–9
Nr./No./N°
B 1 3 842 526 560
Nr./No./N°
C 100 3 842 345 081*
)
D 100 3 842 528 718*
)
Nr./No./N°
A 20 3 842 146 815
00116816.eps
B
76
10 - 23
73
160
90
42
A
8
SW13
C
M8
D
20
25,5
21
Stützen · Leg sets · Supports
3 842 531 138 (2011.04)
Bodendübel
Anchor bolt
Cheville de fond
Hammerkopfschraube und Mutter
T-bolt and nut
Vis à tête rectangulaire et écrou
Fundamentwinkel
Foundation bracket
Equerre de fondation

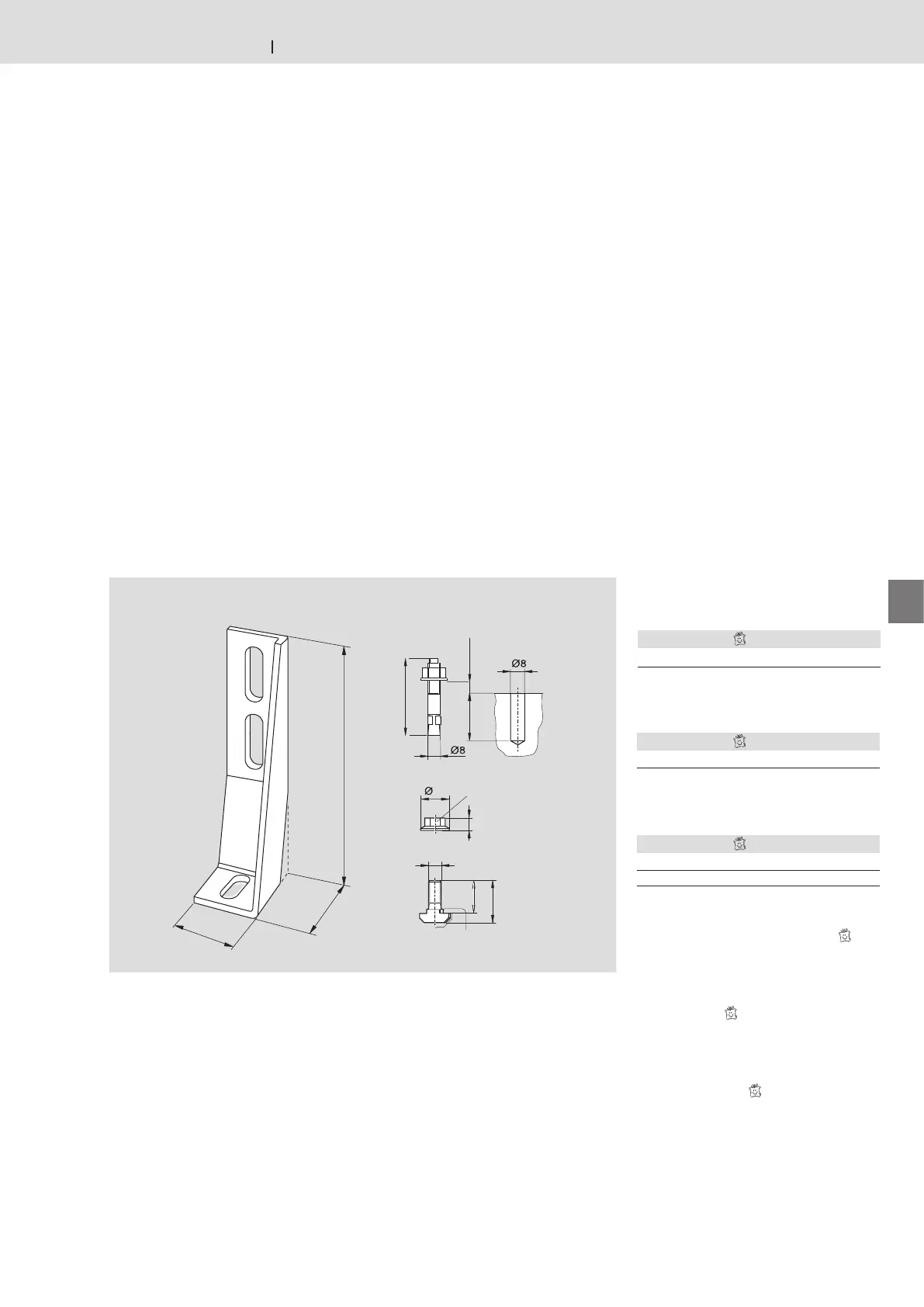

Fundamentwinkel, Bodendübel
Foundation bracket, anchor bolt
Equerre de fondation, cheville de fond
Verwendung:
Mit dem Fundamentwinkel werden
Gestelle am Boden gesichert. Das
Bohrloch für den Bodendübel kann
ohne Entfernen des Fundamentwinkels
gesetzt werden.
Werkstoff:
– A: Stahlblech verzinkt und transparent
chromatiert.
*
)
Einzelteilnummer. Artikel kann jedoch
nur in der als Verpackungseinheit ( )
angegebenen Menge bestellt werden.
*
)
Part number. The article can only be
ordered in the quantity specified as a
packing unit ( ).
*
)
Numéro de référence. Le produit ne
peut être commandé que par multiple
de la quantité indiquée dans l’unité de
conditionnement ( ).
Application:
The foundation bracket is used to fix
constructions to the floor. A hole for
the anchor bolt can be made without
removing the foundation bracket.
Material:
– A: Galvanized and transparent-
chromated sheet steel:
Utilisation :
L’equerre de fondation permet de fixer
les bâtis au sol. L’alésage pour la cheville
de fond peut être effectué sans enlever
l’equerre de fondation.
Matériau :
– A : tôle d’acier galvanisé et chromaté
transparent.
