Transportsteuerung · Transportation control · Commande de transport
3 842 531 138 (2011.04)

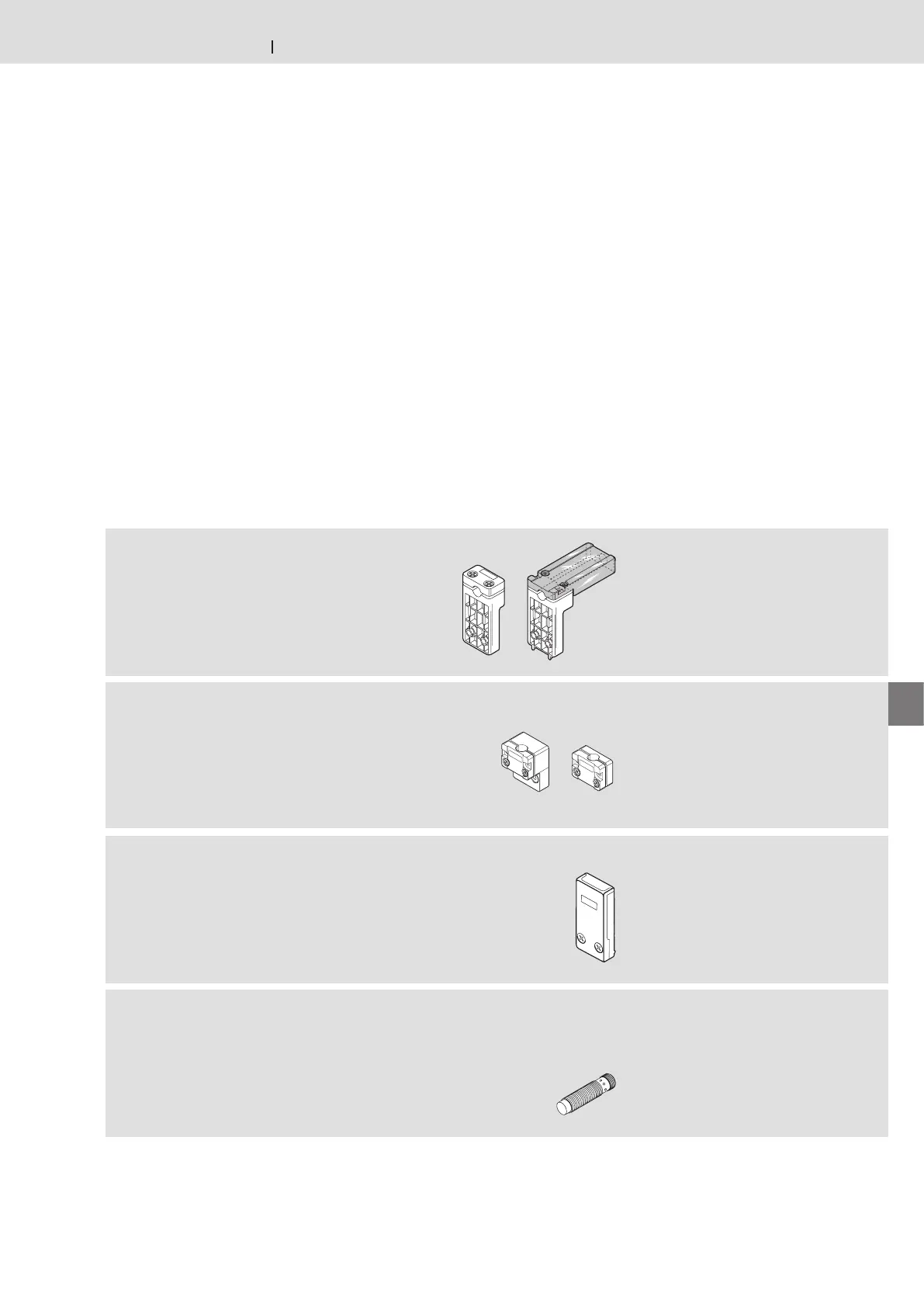

Schalterhalter SH 2/…
SH 2/… switch brackets
Supports d’interrupteur SH 2/…

Für die Anwendung im TS 2plus-
Transfersystem stehen 5
Ausführungen von Schalterhaltern für
Näherungsschalter zur Verfügung.
Hinweis: Grundsätzlich sind
Näherungsschalter mit einem
Schaltabstand S
N
≥ 4 mm einzusetzen.

There are 5 types of proximity switch
brackets available for use with proximity
switches in TS 2plus conveyor systems.
Note: Only use proximity switches with a
distance of S
N
≥ 4 mm.

Ils existent 5 types de supports
d’interrupteur qui peuvent être utilisés
dans le système de transfert TS 2plus
pour les détecteurs de proximité.
Remarque : utisiler seulement des
détecteurs de proximité avec une
distance S
N
≥ 4 mm.
Näherungsschalter
Proximity switch
Détecteur de proximité
