Bosch Rexroth AGTS 2plus 4.1 8–27
00125175.eps
00125176.eps
Nr./No./N°
3 842 537 289
8-23 11-100
Transportsteuerung · Transportation control · Commande de transport
3 842 531 138 (2011.04)

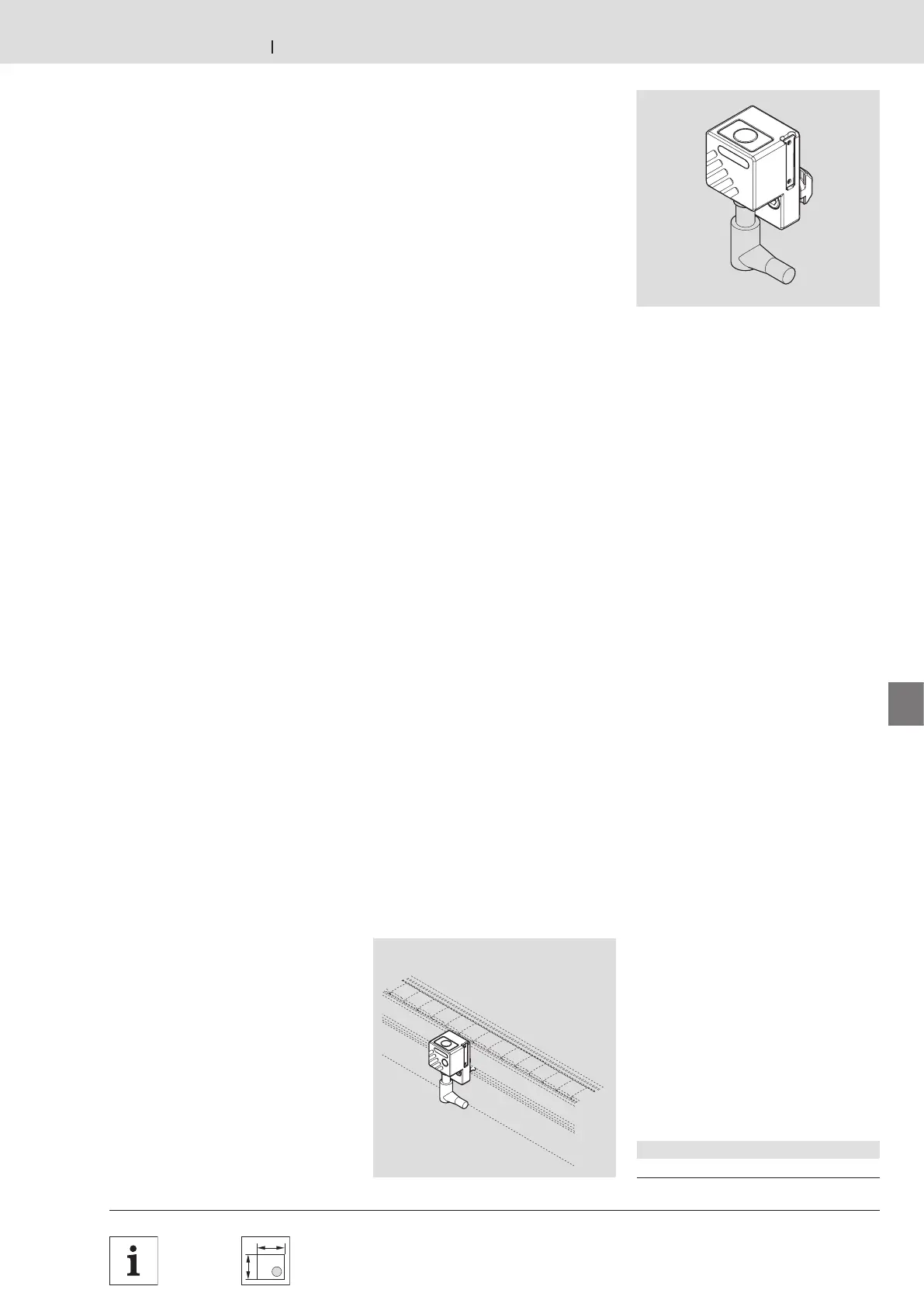

Schalterhalter SH 2/U-H
SH 2/U-H switch bracket
Support d’interrupteur SH 2/U-H
Schalterhalter SH 2/U-H
SH 2/U-H switch bracket
Support d’interrupteur SH 2/U-H
Verwendung:
Befestigung für einen
Näherungsschalter M12x1 für Abfrage
der Werkstückträgerposition von unten.
Besonders robuste Metallausführung.
Ausführung:
– Aluminium Druckguss
– Trittfest bis 100 kg
– Zentriernasen zur Vorpositionierung
und schnellen Montage in der Profilnut
– Integrierter Anschlag für Sensor
12 mm
Einbauort:
An der inneren Profilnut des
Streckenprofiles.
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
des Schalterhalters.
Lieferzustand:
Unmontiert.
Zubehör, erforderlich:
Näherungsschalter M12x1 mit
Schaltabstand S
N
≥ 7 mm, 8-29.
Application:
Used to fasten an M12x1 proximity
switch for position inquiry of the
workpiece pallet from below.
Especially sturdy metal design.
Design:
– Die-cast aluminum
– Shock-proof up to 100 kg
– Centering lugs for pre-positioning and
quick assembly in the profile groove
– Integrated stop for 12 mm sensor
Mounting location:
On the inner profile groove of the
section profile.
Scope of delivery:
Incl. mounting material for assembly of
the switch bracket.
Condition on delivery:
Not assembled.
Required accessories:
M12x1 proximity switch with a distance
of S
N
≥ 7 mm, 8-29.
Utilisation :
Fixation pour un détecteur de
proximité M12x1 pour la détection de
la position de la palette porte-pièces
par le dessous. Exécution métallique
particulièrement robuste.
Design:
– Aluminium moulé sous pression
– Résistant à l‘usure jusqu‘à 100 kg
– Ergots de centrage pour le
prépositionnement et le montage
rapide dans la rainure de profilé
– Butée intégrée pour capteur 12 mm
Emplacement de montage :
Dans la rainure de profilé intérieure du
profilé de section.
Fournitures :
Matériel de fixation inclus pour le
motnage du support d‘interrupteur.
État à la livraison :
Non monté.
Accessoires nécessaires :
Détecteur de proximité M12x1 avec une
distance S
N
≥ 7 mm, 8-29.
