REXROTH TS2 plus - Page 300

Bosch Rexroth AG TS 2plus 4.111–12
E
D
b
WT
b
WT-75
l
WT-75
l
WT
l
WT+10
l
WT
b
WT-10
18
18
f d
5
5
17
20
57,5 57,5
3 5
10
52,5 c
e
28
7
00012901.eps
A
C
12
H7
l
WT-10
16,5
5,4
B
 2-10
Technische Daten · Technical Data · Données techniques
3 842 531 138 (2011.04)

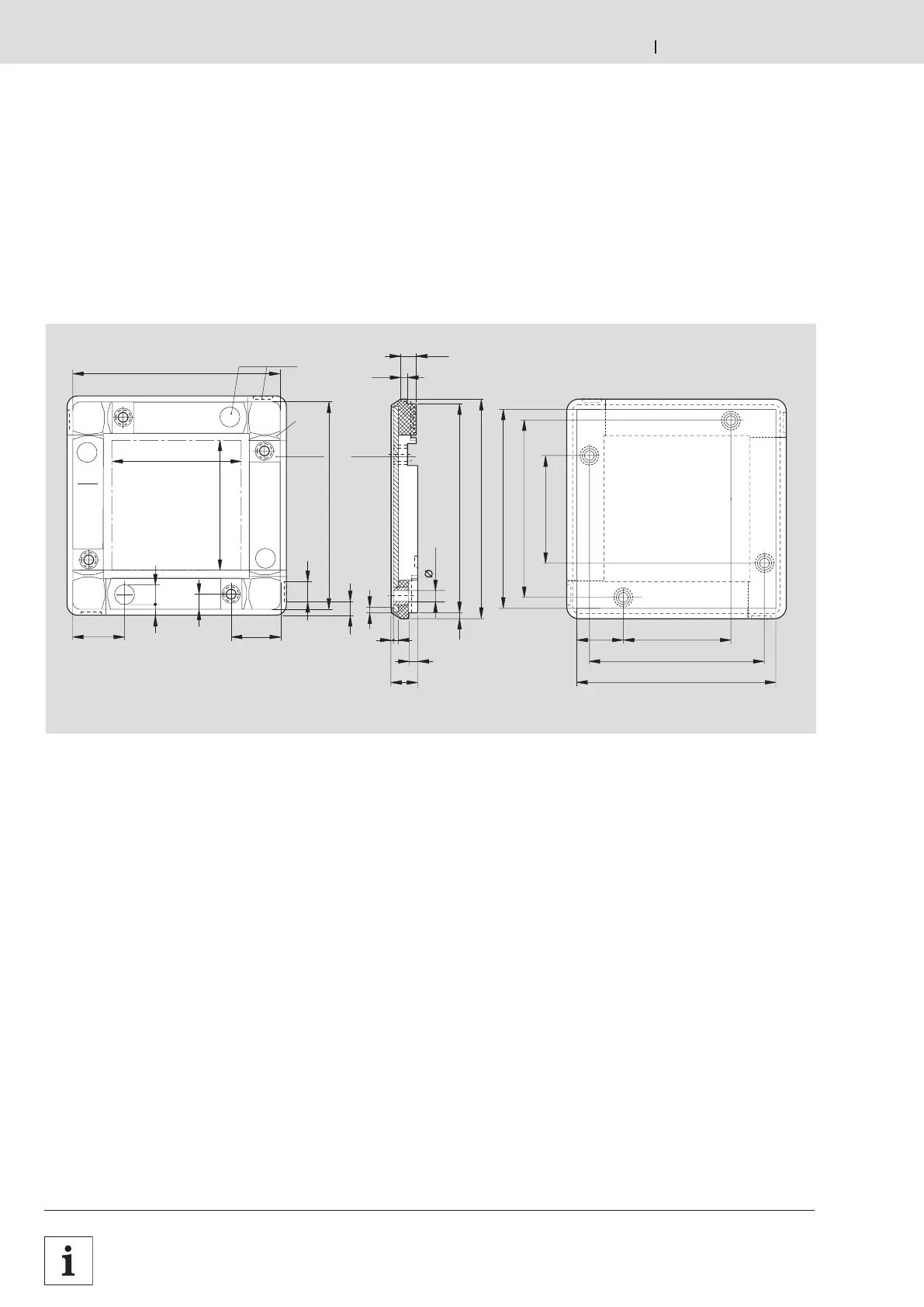

A Bedämpfungsplättchen
B Führungsnut
C Vereinzelerdurchlass
D Unterer Freiraum
E Oberer Freiraum
A Exciter plates
B Guide groove
C Stop-gate recess
D Bottom clearance
E Top clearance
A Pastilles de commutation
B Rainure de guidage
C Cannelure du séparateur
D Espace libre inférieur
E Espace libre supérieur
Abmessungen und Gewichte
Sizes and weights
Des dimensions et les poids
WT 2: Bauelemente
WT 2: Components
WT 2: Éléments
