Bosch Rexroth AG TS 2plus 4.111–16
b = b
WT
-5,2
l = l
WT
-5,2
rr o p
f
e
d
c
b
a
cc
0
54,9
0,3
15,3
0,3
39,5
k
m
t u tt n
39,5
8
M12x1
16
0
r q
ii
h
g
i
j
s
0
00012902.eps
4,8
+0,1
 2-16
Technische Daten · Technical Data · Données techniques
3 842 531 138 (2011.04)

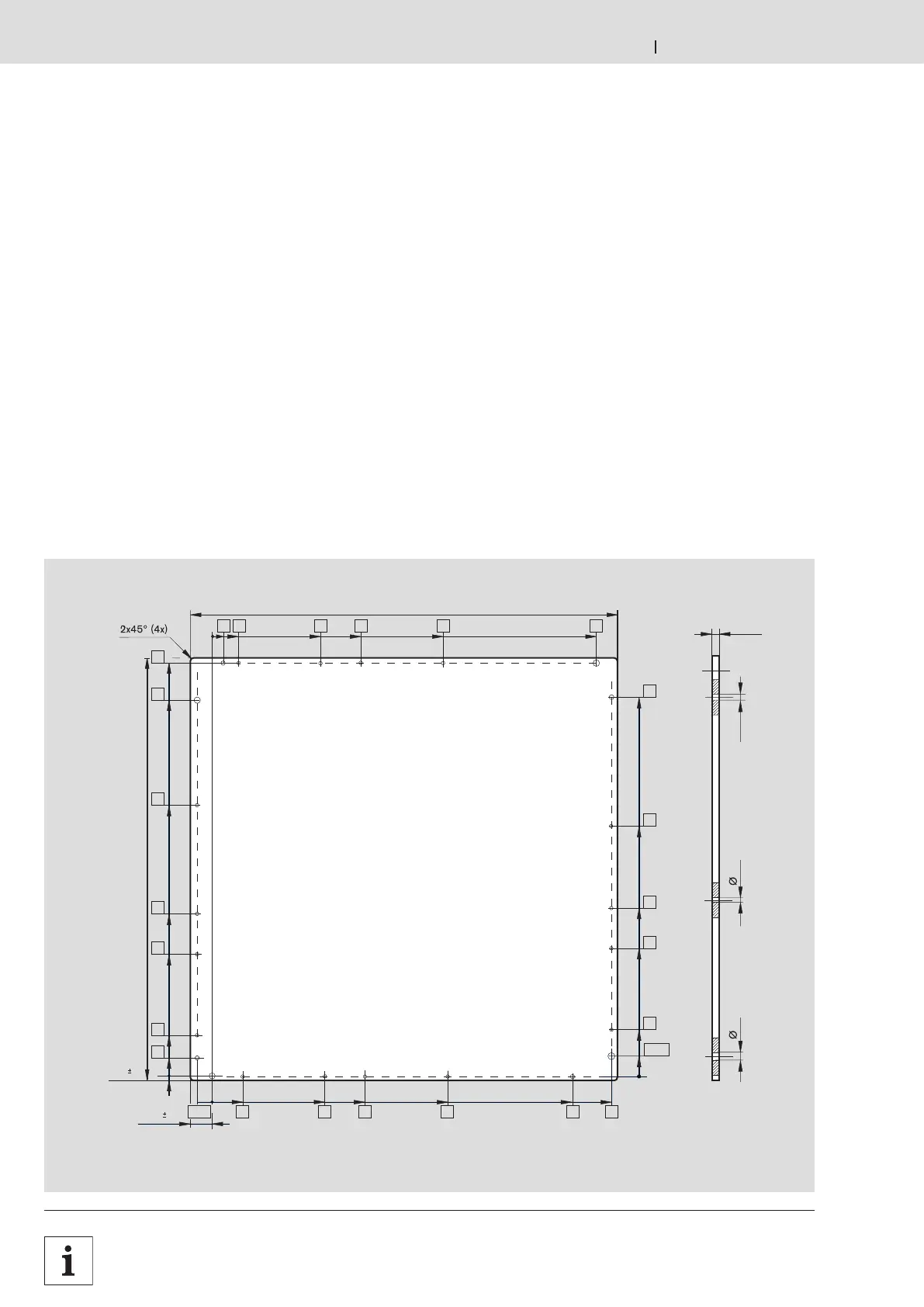

WT 2: Trägerplatte Stahl 4,8 mm
WT 2: Steel carrying plate 4,8 mm
WT 2: Plaque-support d’acier 4,8 mm

Material:
Stahl 4,8 mm dick,
korrosionsgeschützt.
Bohrbilder für Identifikations- und
Datenspeichersysteme
 Katalog Identifikationssysteme.

Material:
4.8 mm thick steel,
protected from corrosion.
Drilling plans for identification and data
storage systems
 Identification systems catalog.

Matériau:
Acier de 4,8 mm, traité anti-corrosion.
Gabarits de perçage pour les systèmes
d’identification et de mémorisation
de données  Catalogue Systèmes
d’identification.
WT 2: Bauelemente
WT 2: Components
WT 2: Éléments
