Bosch Rexroth AGTS 2plus 4.1 3–17
00013285.eps
l
00013286.eps
l
00013287.eps
l
Nr./No./N°
20 x l = 6070 mm 3 842 532 697
l Nr./No./N°
[mm]
3 842 992 903
200-6000 l = … mm
Nr./No./N°
16 x l = 6070 mm 3 842 532 695
l Nr./No./N°
[mm]
3 842 992 884
200-6000 l = … mm
Nr./No./N°
16 x l = 6070 mm 3 842 532 696
l Nr./No./N°
[mm]
3 842 990 409
200-6000 l = … mm
8
10
10
10
SP 2/B-50
SP 2/BH
SP 2/B
 3-10
Clean
Room
 11-109
 11-39,
 11-44
kg/cm
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531 138 (2011.04)
Profile
Profiles
Profilés

Verwendung:
Selbstbau von Streckeneinheiten mit
geringer Bauhöhe in Verbindung mit
Antriebsstation AS 2/B-…, Umlenkung
UM 2/B, Fördermittel Gurt und
Führungsprofil FP 2/B.
Ausführung:
Aluminium-Strangpressprofil.
Längsnuten dienen der leichten und
problemlosen Montage.

Application:
Used for self-construction of low-profile
conveyor units in conjunction with the
AS 2/B-… drive module, UM 2/B return
unit, belt conveyor medium, and FP 2/B
guide profile.
Design:
Extruded aluminum profile.
Longitudinal grooves for easy and
problem-free assembly.

Utilisation :
Unités de section de faible hauteur
de montage à monter soi-même en
association avec le poste d’entraînement
AS 2/B-..., le renvoi UM 2/B, le
convoyeur courroie et le profilé de
guidage FP 2/B.
Construction :
Profilé en aluminium extrudé.
Des rainures longitudinales permettent
un montage simple et sans problèmes.

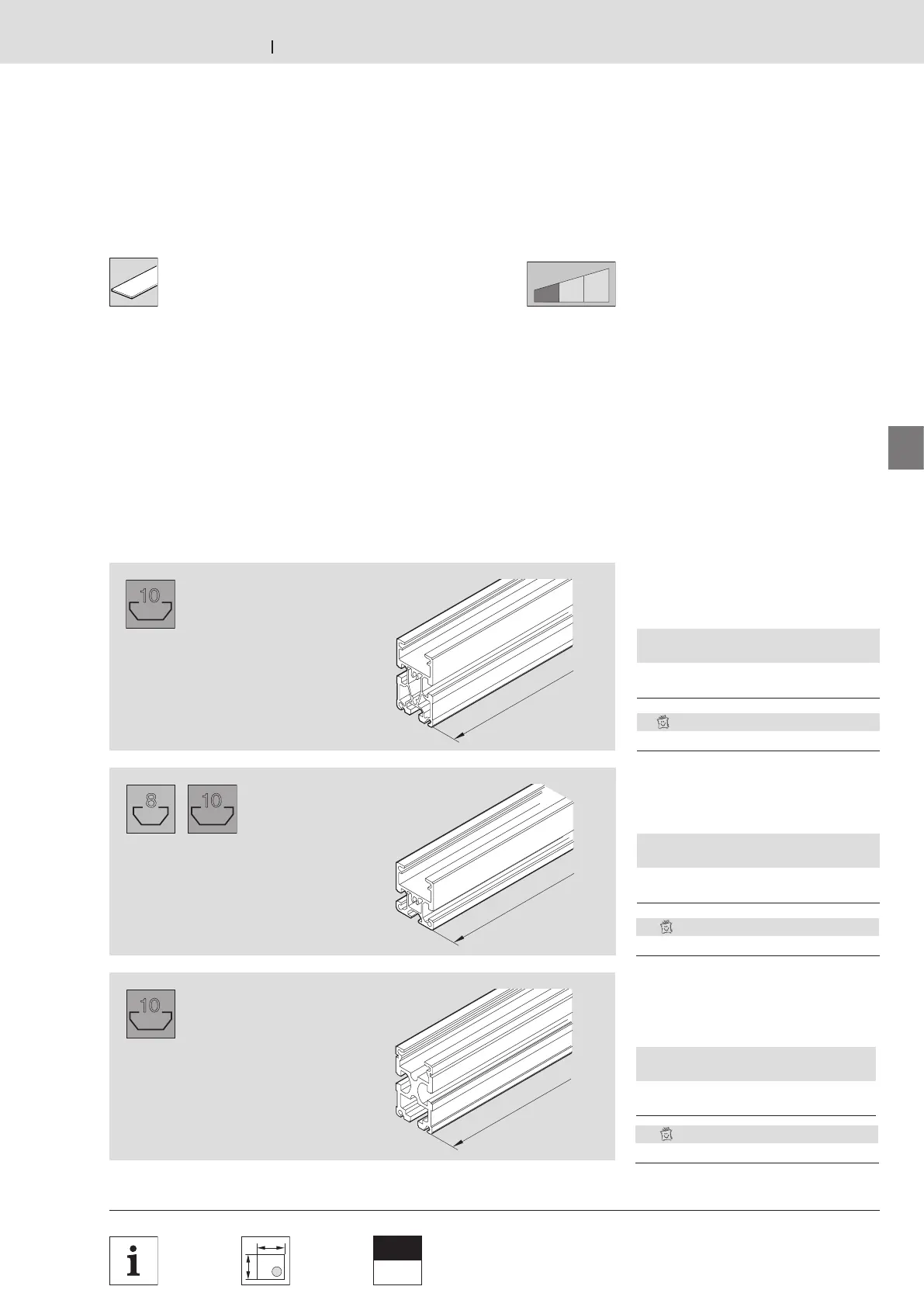

Streckenprofil SP 2/B-50
SP 2/B-50 conveyor section profile
Profilé de section SP 2/B-50
Streckenprofil SP 2/B
SP 2/B conveyor section profile
Profilé de section SP 2/B
Streckenprofil SP 2/BH
SP 2/BH conveyor section profile
Profilé de section SP 2/BH
Streckenprofile SP 2/B-…
SP 2/B-… section profiles
Profilés de section SP 2/B-…
