Bosch Rexroth AG TS 2plus 4.13–28
00013195.eps
100 kg 250 kg
 3-24
Clean
Room
 11-109
 11-26,
 11-27
kg/cm
Längstransport · Longitudinal conveyor · Transport longitudinal
3 842 531 138 (2011.04)

Verwendung:
– Längstransport des Werkstückträgers
auf Förderstrecken bis 6000 mm
– Quertransport des Werkstückträgers
zwischen parallelen Förderstrecken
(in Verbindung mit zwei Hub-
Quereinheiten HQ 2)
Ausführung:
– Funktionsbereite Förderstrecke
– Streckenlasten bis 100 kg bzw. bis
250 kg
– Fördermittel:
Kunststoff-Flachplattenkette,
optional in Antistatikausführung
(KA = A).
– Motoranbau je nach Ausführung
seitlich rechts (MA = R), links
(MA = L) oder mittig (MA = M)
– Motoranschluss wahlweise mit Kabel/
Stecker (AT = S) oder Klemmenkasten
(AT = K)
Lieferzustand:
Montiert
Zubehör, optional:
– Verbindungssätze  3-92
– Stützen SZ 2/…  6-2

Application:
– Longitudinal conveying of the
workpiece pallet on conveyor sections
up to 6000 mm
– Transverse conveying of the workpiece
pallet between parallel conveyor
sections (in conjunction with two
HQ 2 lift transverse units)
Design:
– Ready for operation conveyor section
– Section loads of up to 100 kg or
250 kg
– Conveyor medium:
plastic flat top chain,
optional as antistatic version (KA = A).
– Depending on version, motor mounted
on side, right (MA = R), left (MA = L)
or in the center (MA = M)
– Motor connection either with cable/
plug (AT = S) or terminal box (AT = K)
Condition on delivery:
Fully assembled
Optional accessories:
– Connection kits  3-92
– SZ 2/… leg sets  6-2

Utilisation :
– Transport longitudinal de la palette
porte-pièces sur des sections de
transport jusqu’à 6 000 mm
– Transport transversal de la palette
porte-pièces entre sections de
transport parallèles (en liaison avec
deux unités de levée transversale
HQ 2)
Construction :
– Section de transport prête à
fonctionner
– Charges de section jusqu’a 100 kg ou
250 kg
– Convoyeur :
chaîne à plateformes en plastique,
version antistatic en option (KA = A).
– Selon la construction, montage du
moteur MA = R (à droite), MA = L (à
gauche) ou MA = M (milieu)
– Raccordement du moteur au choix
avec câble/connecteur (AT = S) ou
bornier de connexion (AT = K)
Etat à la livraison :
Montée
Accessoires en option :
– Jeux de jonction  3-92
– Supports de section SZ 2/…  6-2

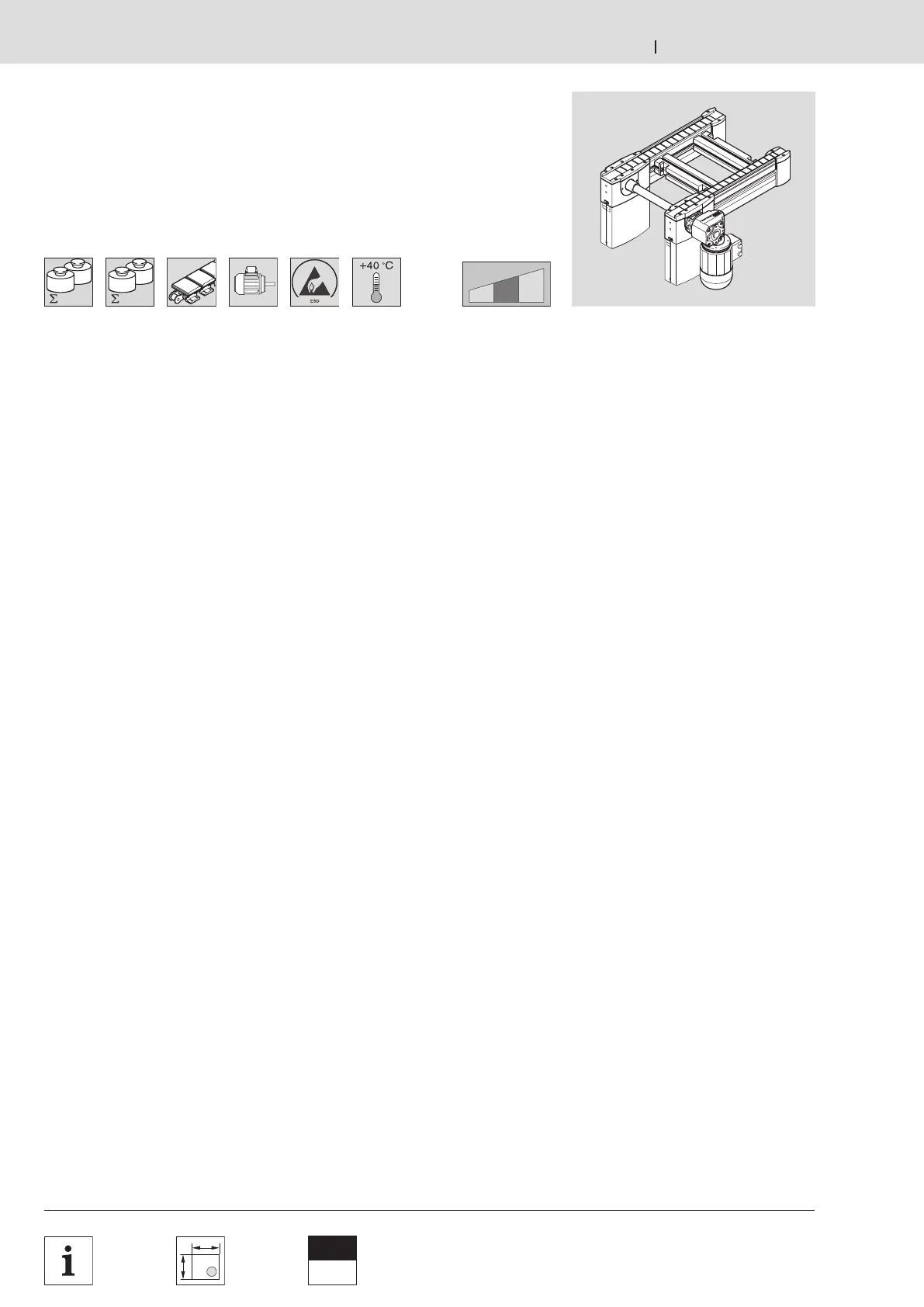

Bandstrecke BS 2/C
BS 2/C belt section
Section à bande BS 2/C
