FrA-8

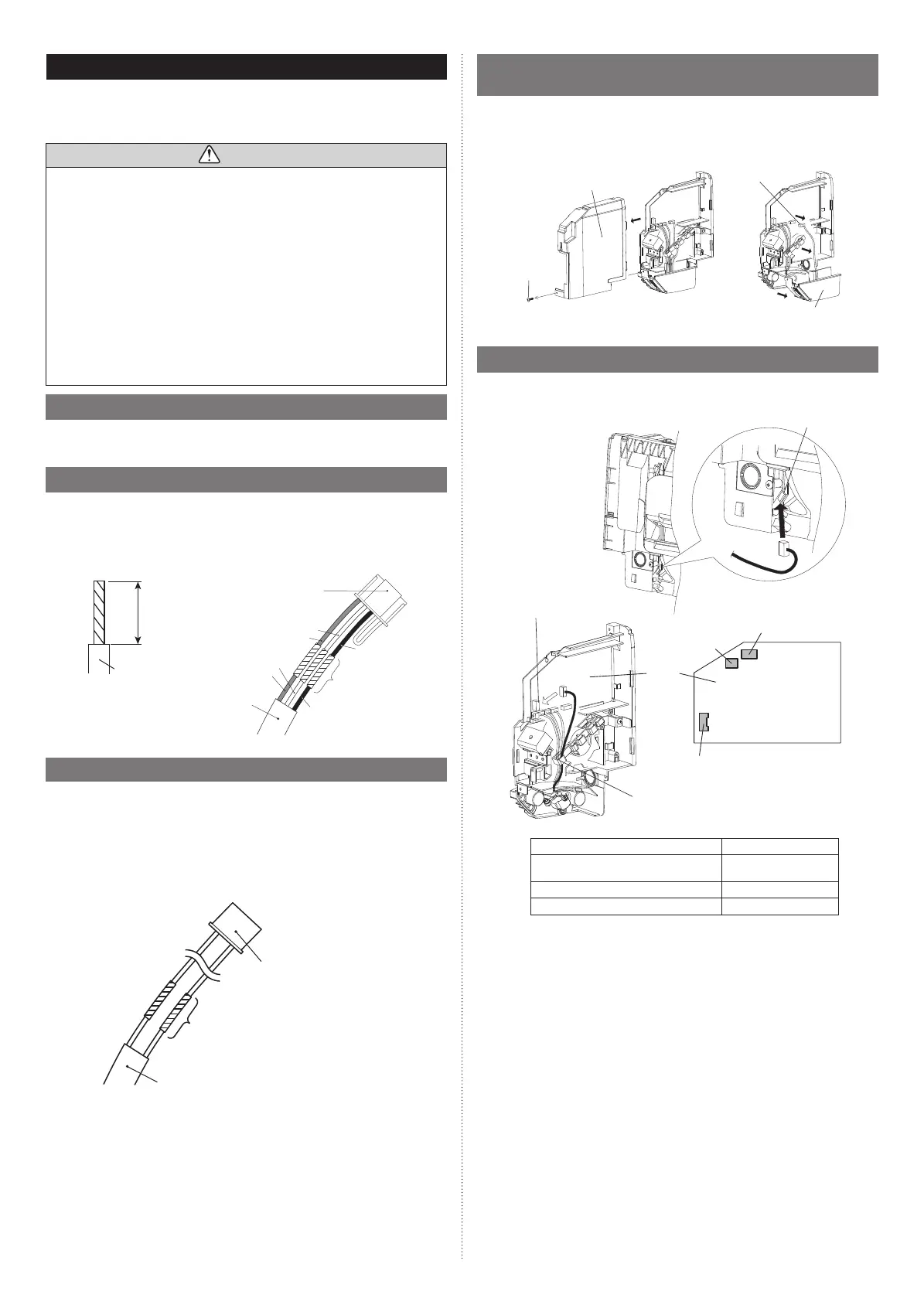

10. INSTALLATION DE KIT EN OPTION
Ce climatiseur peut être connecté à l’aide des kits optionnels suivants.
• Télécommande fi laire
• Télécommande simple
• Kit de connexion externe
ATTENTION
• Avant l’installation, assurez-vous de déconnecter toute l’alimentation électrique.
• Ne touchez pas l’échangeur de chaleur.
• Lors de l'installation ou du retrait de pièces du climatiseur, assurez-vous que le fi l
n'est pas coincé par une quelconque pièce ou tiré avec force. Cela risquerait d'en-
dommager ou de causer un fonctionnement défectueux du climatiseur.
• Éviter les endroits exposés à la lumière directe du soleil.
• Choisissez un endroit qui ne sera pas affecté par la chaleur d’un poêle, etc.
• Avant de régler le kit optionnel, veuillez confi rmer si le climatiseur peut recevoir le
signal.
• Ne raccordez pas la télécommande fi laire à la borne d’alimentation.
• Lors de la connexion de la télécommande fi laire avec l’unité intérieure, veuillez utili-
ser le câble de connexion (fourni avec la télécommande fi laire ou une télécommande
simple).
• La longueur du câble de télécommande fi laire recommandée est de 32 pi (10 m).
Veillez à effectuer l’isolation des pièces de raccordement lors du rallongement du
câble.
10.1.
Avant d’installer la télécommande fi laire
• Lorsque vous utilisez une télécommande fi laire, il est possible que certaines fonctions
ne soient pas utilisées.
10.2.
Modifi cation du câblage de la télécommande
(1) Utiliser un outil pour couper la borne sur l'extrémité du câble de la télécommande et
ensuite retirez l'isolation de l’extrémité coupée du câble.
(2) Fixez le câble de la télécommande et le câble de connexion..
(fourni avec la télécommande filaire)
Important : Assurez-vous d’isoler la connexion entre les fi ls.
Câble de connexion
Blanc
Rouge
Blanc
Rouge
Noir
Noir
Connexion
isolée
Câble de la
télécommande
Câble de la
télécommande
13/16 po
(20 mm)
10.3. Modifi cation du fi l d’entrée/sortie externe
(1) Retirez l’isolant du câble attaché au connecteur du kit de fi ls. Retirez l’isolant du câble
acheté localement. Utilisez un connecteur à contact isolé de type serti pour relier le
câble fourni sur site et le fi l du kit de fi l.
(2) Branchez le fi l et fi l acheté localement.
(fourni avec le kit de connexion externe)
Important :
N'oubliez pas de souder les fils à connecter. Assurez-vous d’isoler la
connexion entre les fi ls.
Pièces en option
Fil d’entrée/ sortie externe
Connexion isolée
Câble (Acheté localement)
10.4. Retrait du panneau avant, du couvercle du boîtier de
commande et du présentoir
(1) Reportez-vous à « DÉPOSE, REPOSE ET INSTALATION DU PANNEAU AVANT »
pour retirer le panneau avant.
(2) Retirez la vis, puis retirez le couvercle du boîtier de commande.
(3) Retirez le présentoir et le raccord.
couvercle du boîtier de commande
vis
présentoir
raccord
10.5.
Connecter le câble au connecteur du tableau de commande
(1) Passez le câble par le trou à l'arrière de l'unité intérieure.
(2) Connectez le câble au connecteur du tableau de commande.
(3) Accrochez le câble à la nervure.
connectez le câble
épaulement
CN6
CN16
CN14
CARTE DE
CIRCUIT
IMPRIMÉ
trou
Type d’option Connecteur N°
Télécommande fi laire
Télécommande simple
CN6
Entrée externe CN14
Sortie externe CN16
9318739237_IM.indb 89318739237_IM.indb 8 11/30/2016 9:59:23 AM11/30/2016 9:59:23 AM
