3. ESPECIFICACIONES GENERALES
3.1. Tipo de tubo de cobre y material de aislamiento
PRECAUCIÓN
Refi érase al manual de instalación para la unidad de exterior para obtener una
descripción de la longitud de tubería y la diferencia en altura permisibles.
Selección de los tamaños de tubería
Los diámetros de las tuberías de conexión debe ser acordes a la capacidad de la unidad
interior.
Consulte la siguiente tabla para obtener los diámetros adecuados de las tuberías de
conexión entre la unidad interior y la unidad exterior.
MODELO
Diámetro
Tubería de líquido Tubería de gas
Tipos 18, 24 6,35 mm (1/4 pulg.) 1/2 pulg. (12,70 mm)
Tipos 30, 36 3/8 pulg. (9.52 mm) 15,88 mm (5/8 pulg.)
PRECAUCIÓN
Instale aislamiento térmico alrededor tanto de las tuberías para líquido como para las
de gas. El incumplimiento de estas precauciones puede producir fugas de agua.
Utilizar aislamiento térmico con resistencia al calor por encima de 248 °F (120 °C).
Únicamente para el modelo de ciclo invertido.
Además, si se espera que el nivel de humedad en el lugar de instalación de la tubería
de refrigerante supere el 70%, instale aislamiento térmico alrededor de la tubería de
refrigerante. Si el nivel esperado de humedad es de 70-80%, use aislante térmico
que tenga un espesor de 15 mm (9/16 pulgadas) o mayor y si la humedad esperada
excede 80%, use aislante térmico que tenga un espesor de 20 mm (13/16 pulgadas)
o más grueso.
Si se utiliza aislamiento térmico que no es del grosor especifi cado, es posible que se
forme condensación en la superfi cie del aislamiento. Además, utilice aislante térmico
con conductividad térmica de 0,045 W/(m•K) o menor (a [68 °F (20 °C)]).
3.2. requisito eléctrico
La unidad interior recibe el suministro de energía de la unidad exterior. No suministre
energía a la unidad de interior desde una fuente de energía separada.
ADVERTENCIA
Refi érase a los códigos locales para obtener información sobre el tipo de cable acep-
table.
Cable Tamaño del cable Observaciones
Cable de conexión 14AWG
3 cable+tierra,
1φ 208/230 V
Longitud máx. de cable: Limite la caída en voltaje a menos de 2%. Aumente el espesor
del cable si la caída en voltaje es de 2% o más.
4. SELECCIÓN DE LA UBICACIÓN DE INSTALACIÓN
Decida la posición de montaje con el cliente de la siguiente manera:
(1) Instale el nivel de la unidad de interior en una pared fuerte que no esté sujeta a
vibración.
(2) Los puertos de entrada y salida no deben estar obstruidos: el aire debe ser capaz de
circular por toda la habitación.
(3) Instale la unidad con uncircuito de ramal eléctrico dedicado.
(4) No instale la unidad donde ésta esté expuesta aluz solar directa.
(5) Instale la unidad donde la conexion a la unidad exterior sea facil.
(6) Instale la unidad donde el tubo de drenaje pueda ser instalado fácilmente.
(7) Tome en consideración las reparaciones, etc. y deje los espacios que se muestran en
[5.1. Dimensiones de la instalación Instale también la unidad donde el fi ltro pueda ser
removido.
La ubicación correcta de la instalación inicial es importante debido a que es difícil mover
la unidad una vez que ha sido instalada.
ADVERTENCIA
Instale el aire acondicionado en una ubicación en donde pueda soportar una carga
de al menos 3 veces el peso de la unidad principal y que no amplifi que el sonido o la
vibración. Si la ubicación de instalación no es lo bastante resistente, la unidad interior
puede caerse y provocar lesiones.
Peso soportable (peso de la unidad x 3*)
93 Lbs (42kg)
*De conformidad con los estándares de UL.
PRECAUCIÓN
No instale la unidad en las siguientes áreas:
• Área con alto contenido de sal, tal como en la costa. Esto deteriorará las partes
metálicas, causando que las partes fallen o que la unidad tenga fugas de agua.
• Área llena de aceite mineral o que contiene una gran cantidad de aceite salpicado o
vapor, tales como una cocina.
Esto deteriorará las partes plásticas, causando que las partes fallen o que la unidad
tenga fugas de agua.
• Área que genera sustancias que afectan negativamente a los equipos, tales como
gas sulfúrico, gas cloro, ácido, o álcali.
Esto causará que los tubos de cobre y las juntas bañadas en cobre se corroan, lo
que puede causar la fuga de refrigerante.
• Área que puede causar que gas combustible se fi ltre, contiene fi bras suspendidas de
carbono o polvos infl amables, infl amables o volátiles tales como diluyente de pintura
o gasolina.
Si un gas se fuga e instala alrededor de la unidad, puede causar un incendio.
• Áreas donde los animales puedan orinar sobre la unidad o donde se puede generar
amoníaco.
• No utilice la unidad para fines especiales, tales como el almacenamiento de
alimentos, cría de animales, cultivo de plantas, o preservar dispositivos de precisión
u objetos de arte.
Esto puede degradar la calidad de los objetos preservados o almacenados.
• No instale donde hay el riesgo de fuga de gas combustible.
• No instale la unidad cerca de fuentes de calor, vapor o gas infl amable.
• Instale la unidad donde el drenaje no cause ningún problema.
• Instalar la unidad interior, a unidad exterior, caja de derivación, cable de alimentación,
cable de transmisión, y el cable de control remoto al menos 40 pulgadas (1m)
de distancia de un televisor o radio receptores. El propósito de esto es evitar la
interferencia de la recepción del televisor o el ruido de la radio. (Incluso si están
instalados a más de 40 in (1m.) de distancia, igual podría recibir ruido bajo ciertas
condiciones de señal.)
• Si pudieran acercarse niños menores de 10 años de edad a la unidad, tome medidas
preventivas para evitar que puedan alcanzar la misma.
• Instalar la unidad interior en la pared donde la altura de los pisos sea de más de 70 in.
(1.8 m).
5. TRABAJO DE INSTALACIÓN

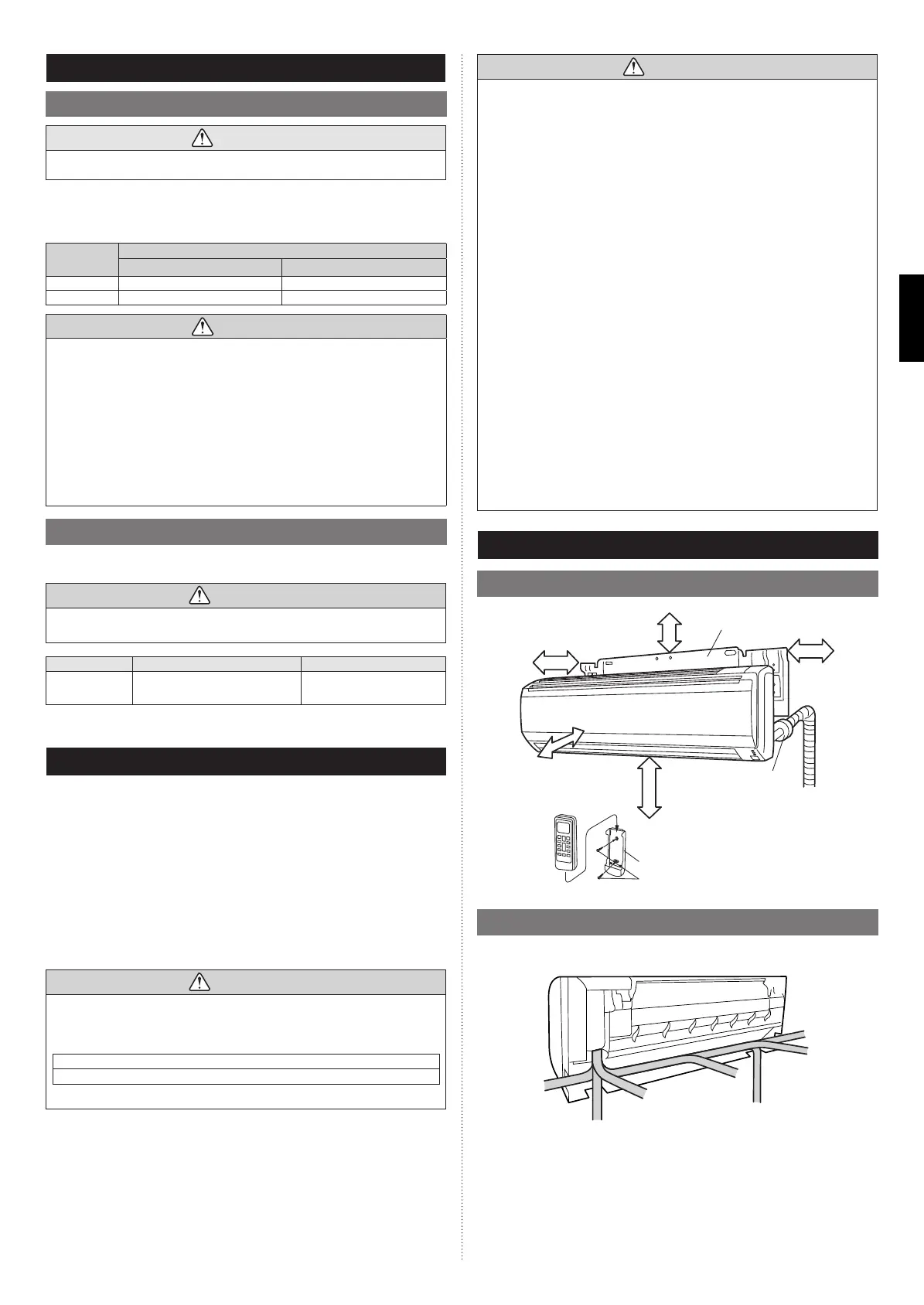

5.1. dimensiones de la instalación
Control
remoto
Soporte del control remoto
Tornillo de rosca cortante (pequeño)
(Tapa de pared)
59-1/16 pulg. (1,5 m) o más
3-1/8 pulg. (80 mm) o más
3-1/8 pulg. (80 mm) o más
Ménsula de pared para enganchar
4-3/4 pulg.
(120 mm) o
más
70 pulg. (1,8 m) o más
*
*
*
* Espacio del soporte del gancho de pared
5.2. Dirección de la tubería de la interior
La tubería puede conectarse en las 7 direcciones indicadas a continuación.
Cuando la tubería esté conectada en la dirección
2
,
3
,
4
o
5
, corte a lo largo de la
ranura para tubería en el costado del panel frontal con una sierra para metales.
1
Salida
trasera
2
Salida
derecha
3
Salida inferior
4
Salida inferior
izquierda
5
Salida
izquierda
(Parte posterior)
6
Salida
central
7
Salida trasera
izquierda
9318739237_IM.indb 39318739237_IM.indb 3 11/30/2016 9:59:24 AM11/30/2016 9:59:24 AM
