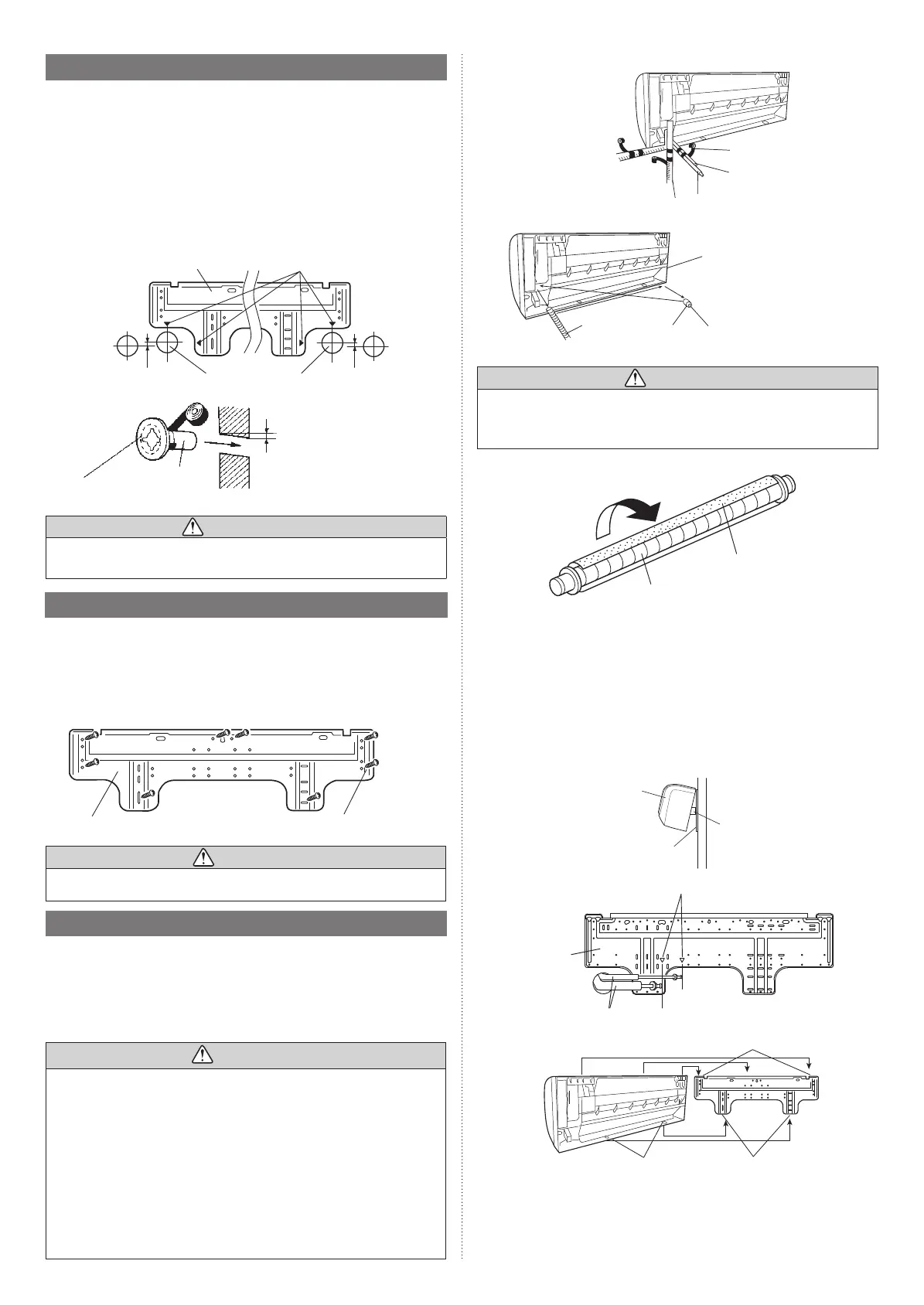

5.3. Cortar un agujero en la pared para los tubos de conexión
(1) Corte un agujero con un diámetro de 3-1/8 pulg. (80 mm) en la pared en la posición
que se muestra en la fi gura.
(2) Cuando esté cortando el agujero de pared en la parte externa de la ménsula de pared
para enganchar,
Cuando esté cortando el agujero de pared en la parte externa de la ménsula de pared
para enganchar,corte el agujero en un punto situado 3/8 pulg. (10 mm) mas abajo.
(3) Corte el agujero de manera que el extremo exterior esté más bajo [3/16 a 3/8 pulg.
(5 a 10 mm)] que el extremo interno.
(4) Alinee siempre el centro del agujero de pared. Si está mal alineado, ocurrirán fugas de
agua.
(5)
Corte la tubería de pared para igualarla con el espesor de la pared, insértela dentro de la
tapa de pared, asegure la tapa con cinta de vinilo e inserte la tubería a travésdel agujero.
(6) Para la tubería izquierda y derecha, corte el agujero ligeramente más abajo de manera
que el agua de drenaje fl uya libremente.
3/8 pulg. (10 mm)
o más abajo
3/8 pulg. (10 mm)
o más abajo
Agujero de 3-1/8
pulgadas (80 mm)
Ménsula de pared para enganchar
Marca central
Sujete con
cinta de vinilo
Tapa de pared*
Tubería de pared*
(Interior)
Pared
(Exterior)
*Adquiridos localmente
3/16 a 3/8 pulg. (5 a 10 mm)
ADVERTENCIA
Utilice siempre la tubería de pared. Si no se utiliza la tubería de pared, el cable que
interconecta las unidades de interior y exterior puede entrar en contacto con el metal y
producir una descarga eléctrica.
5.4. Instalación del soporte del gancho de la pared
(1) Instale la ménsula de pared para enganchar de manera que esté correctamente
posicionada horizontal y verticalmente. Si la ménsula de pared para enganchar está
inclinada,chorreará agua al piso.
(2) Instale la ménsula de pared para enganchar de manera que tenga la sufi ciente fuerza
como para aguantar el peso de la unidad.
• Sujete la ménsula de pared para enganchar a la pared con 6 o más tornillos a través de
los agujeros cerca del borde externo de la ménsula.
• Compruebe que no haya ningún tableteo en la ménsula de pared para enganchar.
Ménsula de pared para enganchar
Tornillo de rosca cortante (grande)
(Cantidad: 8)
PRECAUCIÓN
Instalar el soporte de pared colgado tanto horizontal como verticalmente alineados.
Instalación desalineada puede causar fugas de agua.
5.5. La formación de la manguera de drenaje y la tubería
[Tubería trasera, tubería derecha, tubería inferior]
• Instale la tubería de la unidad de interior en la dirección del agujero de pared; una la
manguera de drenaje y los tubos con cinta de vinilo.
• Instale la tubería de modo que la manguera de drenaje esté en la parte inferior
•
Envuelva los tubos de la unidad de interior que puedan verse desde el exterior con cinta decorativa.
[Para tubería trasera izquierda, tubería izquierda]
Intercambie la tapa de drenaje y la manguera de drenaje.
PRECAUCIÓN
• Inserte la manguera de drenaje y la tapa de drenaje de forma segura. El
drenajedebería tener una pendiente descendente para evitar la fuga de agua.
• Cuando las esté insertando, asegúrese de no adherir ningún material aparte de
agua. Si se adhiere cualquier otro material, éste causará deterioro y fugas de agua.
• Después de extraer la manguera de drenaje, asegúrese de no olvidar montar la
tapa de drenaje.
• Asegúrese de fi jar la manguera de drenaje con cinta a la parte inferior de la tubería.
• Evite el congelamiento de agua de drenaje en un entorno con bajas temperaturas.
Cuando esté instalando la manguera de drenaje de la unidad de interior en
el exterior, se deben tomar las medidas necesarias de protección contra
congelamiento para evitar el congelamiento del agua de drenaje.
En un entorno de bajas temperaturas (cuando la temperatura exterior está por
debajo de 32 °F [0 °C]), después de ejecutarse la operación de refrigeración, el
agua en la manguera de drenaje podría estar congelada. Una vez que elagua del
drenaje se congela, la manguera de drenaje se bloqueará y podría resultar en
fugas de agua en la unidad de interior.
Método de instalación del tapón de drenaje
Tubería derecha
Una con cinta de vinilo
Manguera de drenaje de la
unidad de interior (inferior)
Tubo (parte superior)
Tubería posterior
Tubería
inferior
Tapa de
drenaje
Manguera de
drenaje de la
unidad de interior
Quite la tapa de drenaje,
jalando la proyección en
el extremo de la capa con
pinzas, etc.
Para la tubería de salida
izquierda, corte la ranura de
corte salida de tubería con
una sierra para metales.
PRECAUCIÓN
Inserte la manguera de drenaje y la tapa de drenaje dentro del puerto de drenaje,
asegurándose que entren en contacto con la parte posterior del puerto de drenaje
y luego móntelas. Si la manguera de drenaje no está conectada apropiadamente,
ocurrirán fugas.
• Adhiera el Aislante de la manguera de drenaje a la manguera de drenaje.
Aislante de la manguera
de drenaje
Manguera de drenaje
• Para la tubería izquierda y trasera izquierda, alinee las marcas en la ménsula de pared
para enganchar y moldee el tubo de conexión.
• Doble la tubería de conexión a un radio de 3-15/16 pulg. (100 mm) o más, e instale a no
más de 1-3/8 pulg. (35 mm) de la pared.
• Después de pasar la tubería de interior y la manguera de drenaje a través del agujero
de la pared, cuelgue la unidad de interior en los ganchos en la parte superior e inferior
de la ménsula de pared para enganchar.
[Instalación de la unidad de interior]
• Cuelgue la unidad de interior de los ganchos en la parte superior de la ménsula de pa-
red para enganchar.
• Inserte el espaciador, etc. entre la unidad de interior y la ménsula de pared para engan-
char, y separe la parte inferior de la unidad de interior de la pared.
Unidad de interior
Ménsula de pared para
enganchar
(Espaciador)
Ménsula de
pared para
enganchar
Marcas de alineación
Tubería de conexión
Tubería grande
Ganchos superiores
Unidad de
interior
(Aparejo) Ganchos inferiores
Ménsula de
pared para
enganchar
Tubería pequeña
Después de enganchar la unidad de interior en el gancho superior, enganche las
conexiones de la unidad de interior a los 2 ganchos inferiores mientras baja la unidad y
la empuja contra la pared.
