13

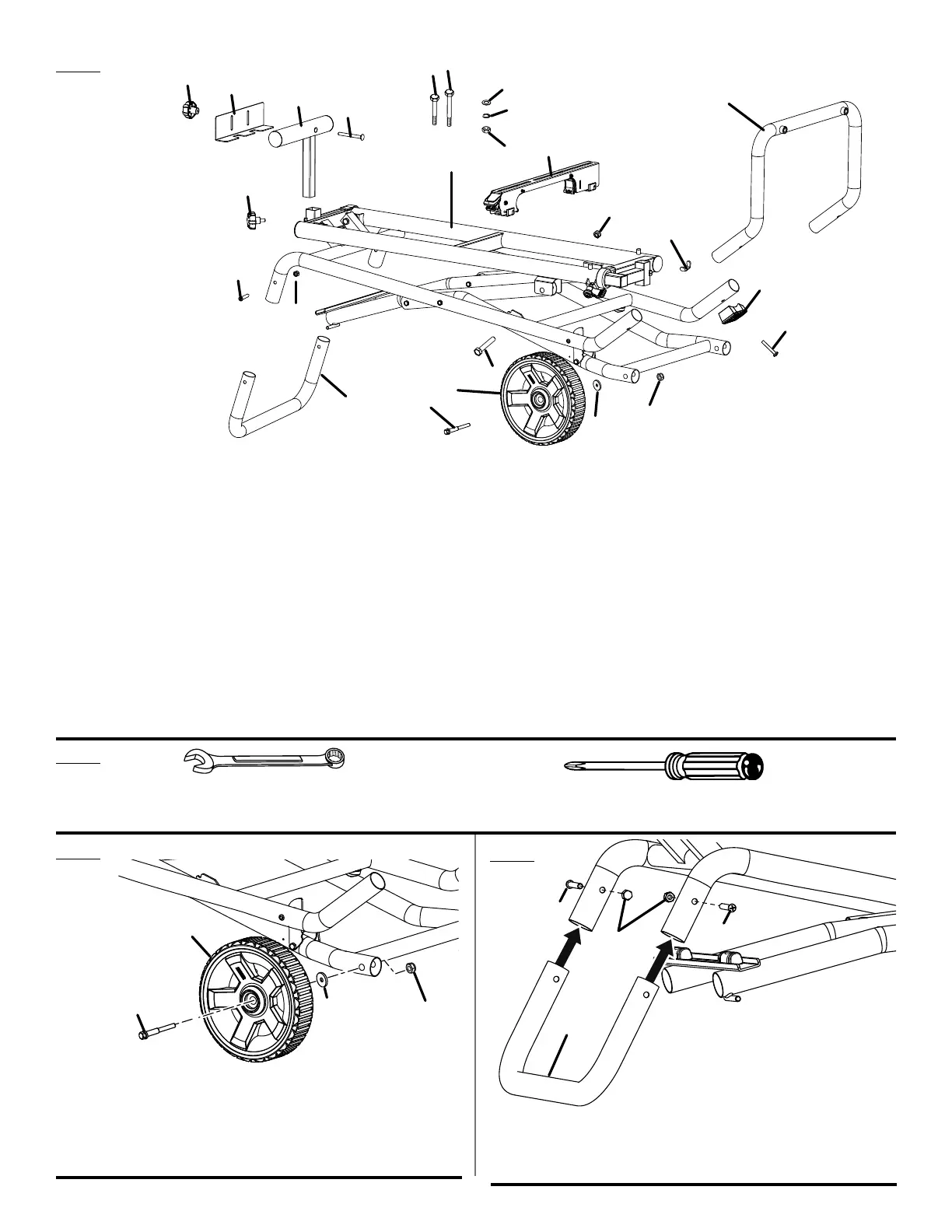

Fig. 2
LOOSE PARTS
PIÈCES DÉTACHÉES
PIEZAS SUELTAS
A - Work stop (butée, tope de trabajo)
B - Work support (support de travail, soporte de la pieza de trabajo)
C - Work stop adjustment knob (bouton de réglage de butée, perilla
de ajuste de tope de pieza de trabajo)
D - Quick release saw mounting bracket (support de montage de scie
à relâchement rapide, apoyo de montaje de afloje rápido para la
sierra)
E - Workstand assembly (table de travail utilitaire, conjunto del banco
de trabajo)
F - Frame support (support de cadre, apoyo del bastidor)
G - Handle (poignée, mango)
H - Wheel (roue, rueda)
I - Foot (pied, pie)
J - Bolt [M6 x 60mm] (boulon [M6 x 60mm] , perno [M6 x 60mm])
K - Acorn nut (écrou borgne, tuerca ciega)
L - Lock Nut [M10] (écrou de blocage [M10], tuerca de seguridad [M10])
M - Handle bolt [M8 x 45mm] (boulon de la poignée [M8 x 45mm],
perno del mango [M8 x 45mm])
N - Axle bolt (boulon de essieu, perno de eje)
O - Foot bolt [M8 x 55mm] (boulon de la pied [M8 x 55mm], perno de
la pie [M8 x 55mm])
P - Wing Nut [M8] (écrou papillon [M8], tuerca de mariposa [M8])
Q - Wheel washer [ID10 x OD26 x 2t] (rondelle en roue [ID10 x
OD26 x 2t], arandela de rueda [ID10 x OD26 x 2t])
R - Bolt [M8 x 30mm] (boulon [M8 x 30mm], perno [M8 x 30mm])
S - Bolt [M8 x 50mm] (boulon [M8 x 50mm], perno [M8 x 50mm])
T - Hex nut [M8] (écrou hexagonal [M8], tuerca hexagonal [M8])
U - Lock washer [M8] (rondelle frein [M8], arandela de fijación [M8])
V - Flat washer [M8] (rondelle plate [M8], arandela plana [M8])
W - Frame bolt [M10 x 55mm] (boulon du châssis [M10 x 55mm],
perno marco [M10 x 55mm])
X - Height Adjustment knob (bouton de réglage de hauteur, perilla de
ajuste de altura)
A
D
C
B
Fig. 4
A - Axle bolt (boulon de essieu, perno de eje)
B - Lock Nut [M10] (écrou de blocage [M10], tuerca de
seguridad [M10])
C - Wheel (roue, rueda)
D - Wheel washer [D10 x D26 x 2t] (rondelle en roue [D10 x D26 x
2t], arandela de rueda [D10 x D26 x 2t])
A
Fig. 5
A - Handle (poignée, mango)
B - Handle bolt [M8 x 45mm] (boulon de la poignée [M8 x 45mm],
perno del mango [M8 x 45mm])
C - Acorn nuts (écrou borgne, tuerca ciega)
C
B
B
C
X
M
L
A
B
J
R
S
V
D
U
I
O
T
F
P
L
Q
N
H
W
G
K
E
Fig. 3
Combination Wrench (3) 17mm, 13mm, and 12mm [clé mixte (3)
17mm, 13mm, et 12mm, llave combinación (3) 17mm, 13mm, y
12mm]
Phillips screwdriver (tournevis phillips, destornillador phillips)
