16

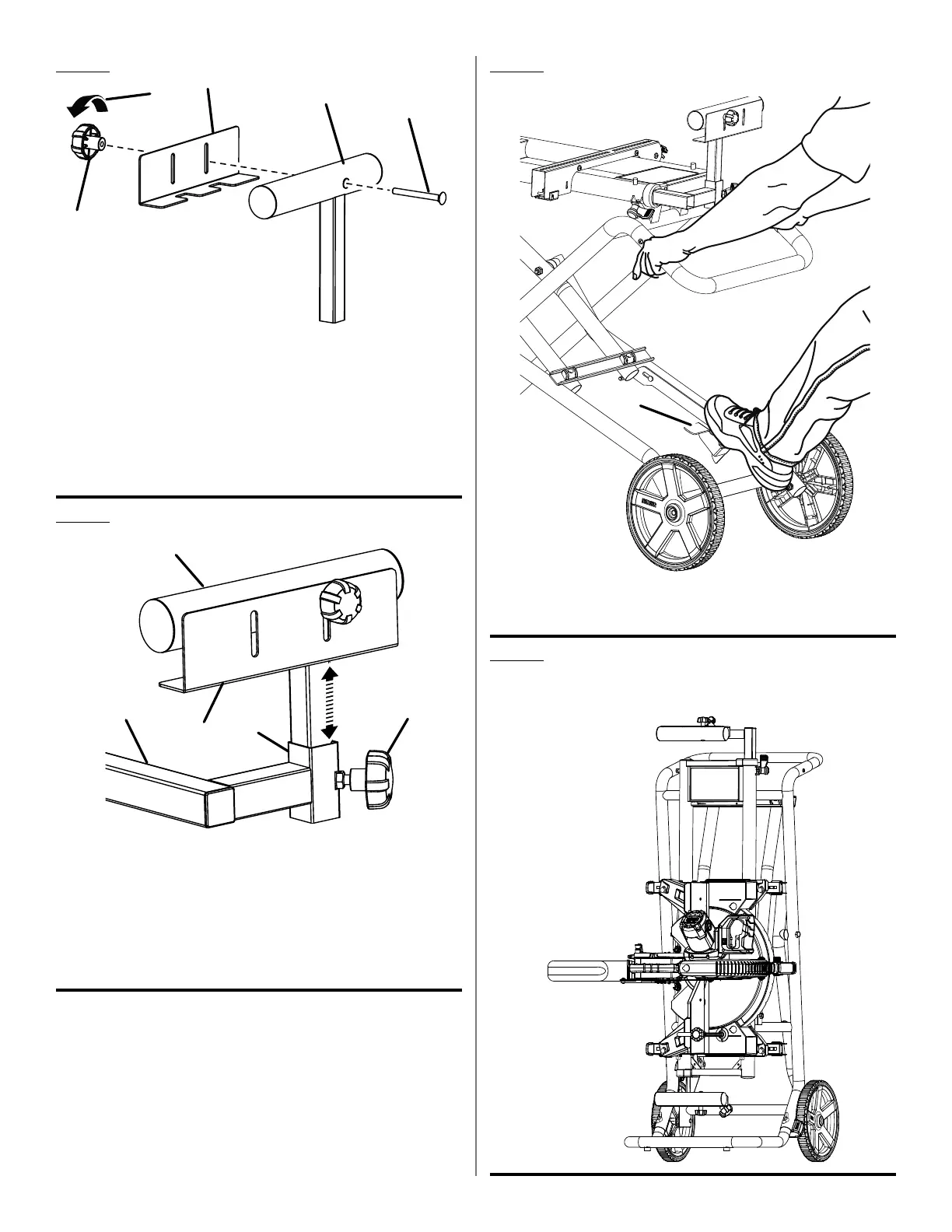

A
A - Push the release lever (appuyer le levier de dégagement,
apriete la palanca de afloje)
C
D
B
E
A
Fig. 17
Fig. 16
A - Work support (support de travail, soporte de la pieza de
trabajo)
B - Bracket (support, placa)
C - Height Adjustment knob (bouton de réglage de hauteur, perilla
de ajuste de altura)
D - Work stop (butée, tope de trabajo)
E - Support arm (rail d’extension, brazo de extensión)
VERTICAL CLOSED POSITION
POSITION VERTICALE FERMÉE
POSICIÓN DE CIERRE VERTICAL
Fig. 14
E
D
C
A
B
A - Thread adjustment knob onto bolt (tournez le bouton de
réglage sur le boulon, gire la perilla de ajuste de tornillo)
B - Work stop adjustment knob (bouton de réglage de butée,
perilla de ajuste de tope de pieza de trabajo
C - Work stop (butée, tope de trabajo)
D - Work support (support de travail, soporte de la pieza de
trabajo)
E - Bolt [M6 x 60mm] (boulon [M6 x 60mm], perno [M6 x 60mm])
Fig. 15
