Käesolev paigaldus- ja kasutusjuhend kehtib automaatsete normeerimata 50 mm RINGFE-
DER haakeseaseadmete tüüp 5055 mudelitele A, B, AW, AP, AM.
Tüüpi 5055 on lubatud kasutada 50 mm veoaasadega DIN 74053, ISO 1102 järgi või D50
direktiivi 94/20 EÜ või ECE 55 R-01 järgi ning 50 mm raskekoormaveoaasadega (rõngasvedru
tellimisnr 6991394 või sarnase konstruktsiooniga).
Nimetatud haakeseadmeid on lubatud kasutada vaid vastavate sobivate veoaasadega
sõidukite, veoautode ja haagiste ühendamiseks.
Haakeseadme paigaldamisel (või välja vahetamisel ) tuleb järgida vastavaid seaduslikke
regulatsioone ja sõiduki tootja andmeid! Haakeseadme välja vahetamisel tuleb välja
vahetada kõik tarnekomplekti kuuluvad detailid. Haakeseadme paigaldamine tuleb teostada
vastavalt direktiivi 94/20 EÜ lisa VII või ECE 55 R-01 nõuetele. Paigaldus ja hooldus tuleb
teostada hoolikalt ja professionaalselt.
Nelja kinnituspoldi ja -mutrite andmete juures tuleb esmalt silmas pidada võimalikke sõiduki
tootja poolset kinnituspoltide ja -mutrite kvaliteedinõudeid!

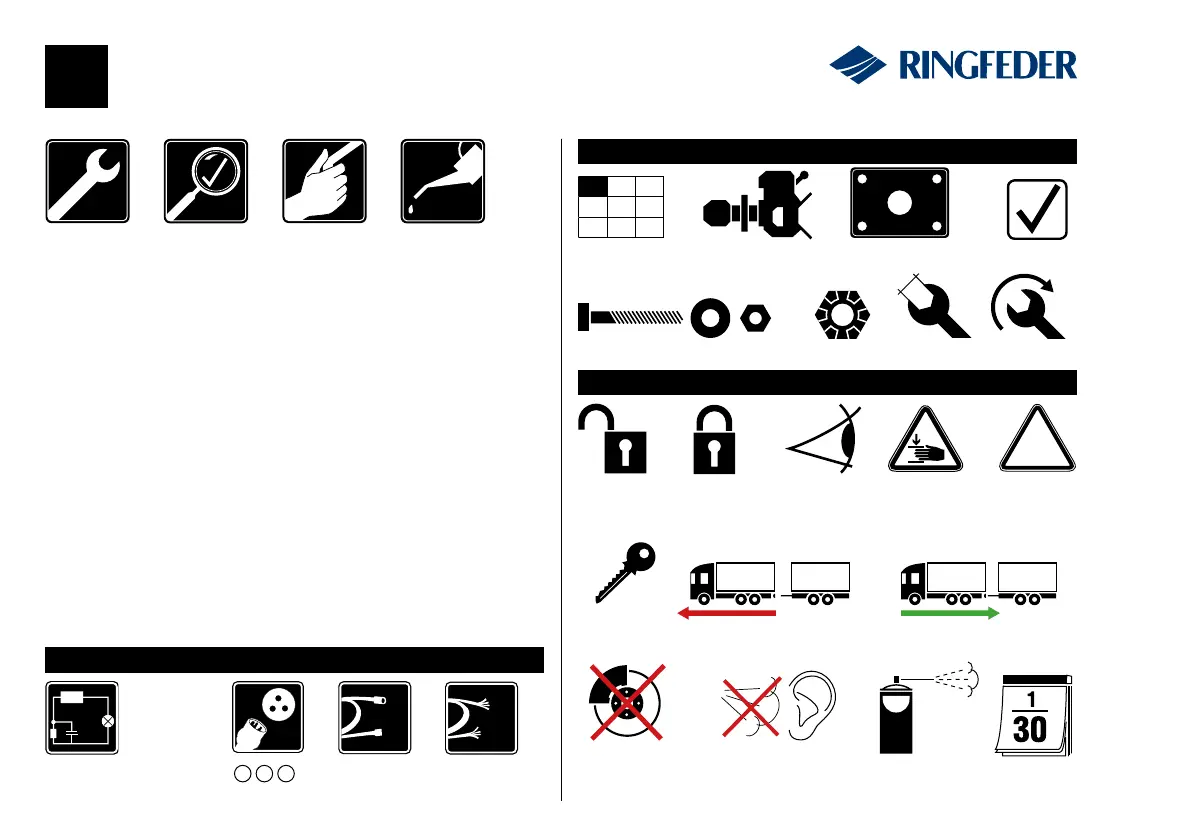

HooldusPaigaldus Kasutamine
Funktsiooni
kontroll
Akustiline kontroll -
kontrollige, et õhku välja
ei tuleks!
Lahti ühendamine Ühendamine
Lehekülg 28-29
Tabelid (vt lk 30)
Ühendus (50 mm) Auguskeem (e1 x e2)
Kruvi Seib Mutter
Tüübikinnitus
Kroonmutter
Võtmelaius
Pingutusmoment
Lehekülg 30 - 89
Haakeseade
avatud
Haakeseade
suletud
ja kontrollitud
Vaatluskontroll
Tähelepanu!
Vigastusoht – käsi
saab muljuda
Määrdeaine
WD-40
Intervalliga
1 x kuus
Lülitusskeem LED ja juhtseadme
paigaldamiseks
Valikuline
kaabel
Kliendi kaabel
V
-
+
Tähelepanu!
Järgige
juhiseid!
Võti nõutav
Ärge ühednage
pidurisüsteemiga!
Lülitusskeem
