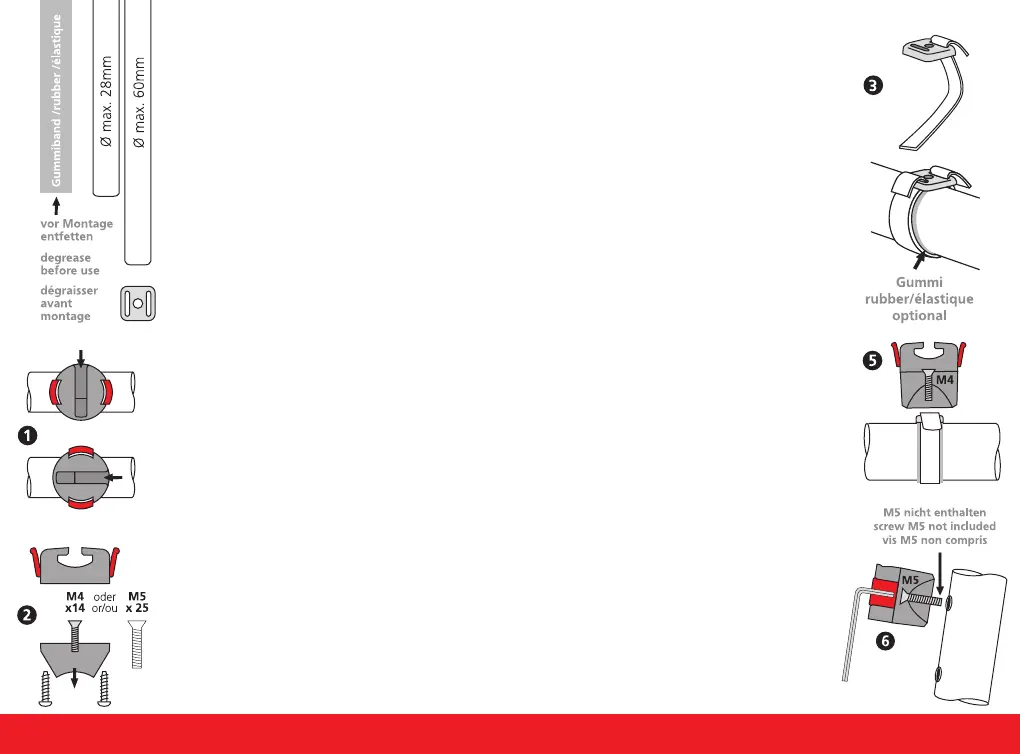

Montage Miniadapter Der Adapterkopf ist
in 90° Schritten drehbar 1. Zur Veränderung
der Einschubrichtung die beiden Schrauben im
Sockel lösen 2, Kopf drehen und Schrauben
um 90° versetzt wieder eindrehen. Je nach
Montageart, muß die passende Innensechs-
kantschraube vor dem Zusammenbau im Sockel
eingesteckt sein (für Bandmontage die mitge-
lieferte M4).
Montage mit Edelstahlband Bandlänge je
nach Rohrdurchmesser wählen. Ein Ende von
unten durch das Spannstück führen 3 und um-
biegen. Metallband um das Rohr legen, durch
den zweiten Schlitz im Spannstück führen,
leicht straff ziehen und umbiegen 4. Gehäuse
auf Spannstück setzen 5 und die Innensechs-
kantschraube M4 durch das Loch in der Ad-
aptermitte festschrauben (2Nm). Erst dadurch
spannt sich das Band.
Achtung: Von der Verwendung an Carbon-
Teilen raten wir ab oder empfehlen den Rat des
jeweiligen Herstellers einzuholen.
Alternative Montage am Rahmengewinde
mit Innensechskantschraube M5x25 (nicht im
Lieferumfang). Diese größere Schraube muß
hierfür im Sockel wie oben beschrieben 2 vor-
montiert werden. Anschließend Adapter durch
das kleine Loch in der Adaptermitte direkt am
Rahmengewinde verschrauben 6.
Mounting Miniadapter You can turn the head
part of the adapter 1 in 90° steps. To change
the direction 2 you must loosen the 2 bottom
screws and turn the head part for 90°. When
assembling the parts again use the other screw
wholes and make sure that the hex-screw is
inserted in the center of the socket (M4 for
metal strap mounting included).
Mounting with stainless strap Mount
strap and tension plate as shown in dra-
wings 3+4. The strap should sit tight on the
tube. Put adapter on tension plate 5. Insert
hex-wrench through the small center hole
of the adapter and turn screw until the strap
is securely tightened (2Nm). Attention: We
advise against installation on carbon parts and
recommend consulting the manufacturer.
Alternative mounting on integrated
frame threads (not included) M5x25 allen
screw with countersunk head must be inserted
in the adapter socket 2. Put the pre-assembled
adapter on the frame thread 6 and tighten the
screw through the small center hole.
Choix de la position et du système de mon-
tage. La tête de l’adaptateur 1 pivote sur 90°.
Pour changer son orientation 2 dévisser les 2 vis
du haut et tourner la tête. Pour le montage de
la languette en acier, utiliser la vis comprise M4.
Montage avec languette en acier inox. Mon-
ter l‘attache et tendre la languette comme indi-
qué sur les dessins 3+4. Positionner l’adaptateur
sur le support 5 et visser la vis M4 avec la clé
six pans (2Nm). Attention: Nous déconseillons
fortement l’utilisation sur tubes à carbone ou
consultez le fabriquant. Montage sur plots
de porte-bidon. Positionner l’adaptateur sur le
support 6 et visser une vis M5x25 (non compris)
avec la clé allen. Le montage du support doit
assurer une position verticale d’accroche.
