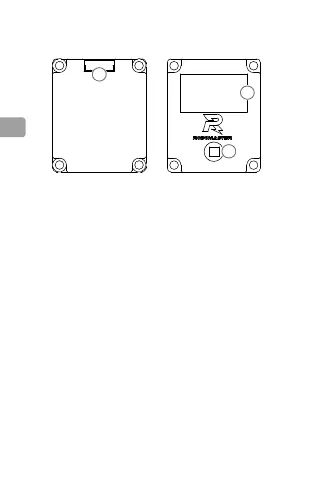

概要
1. 7 ピンポート
左から右へ：BUTTON AD、SPI2 MOSI、SPI2-SCK、
OLED-DC、OLEDRST、GND、VCC-3V3
2. OLED スクリーン
3. 5D ボタンの取り付け穴
付属の 5D ボタンをこの取り付け穴に挿入し、押して固定
させます。5D ボタンは、取り付けると 5 方向に動かすこ
とができます（上下左右と押し下げ）。詳しくは「5D ボタン」
の項を参照してください。
1
2
3
ボード OLED の取り付け
ボード OLED の取り付けの際は、下図の寸法を参照してく
ださい。
