1.3 WLANmaus: l‘écran d‘affichage

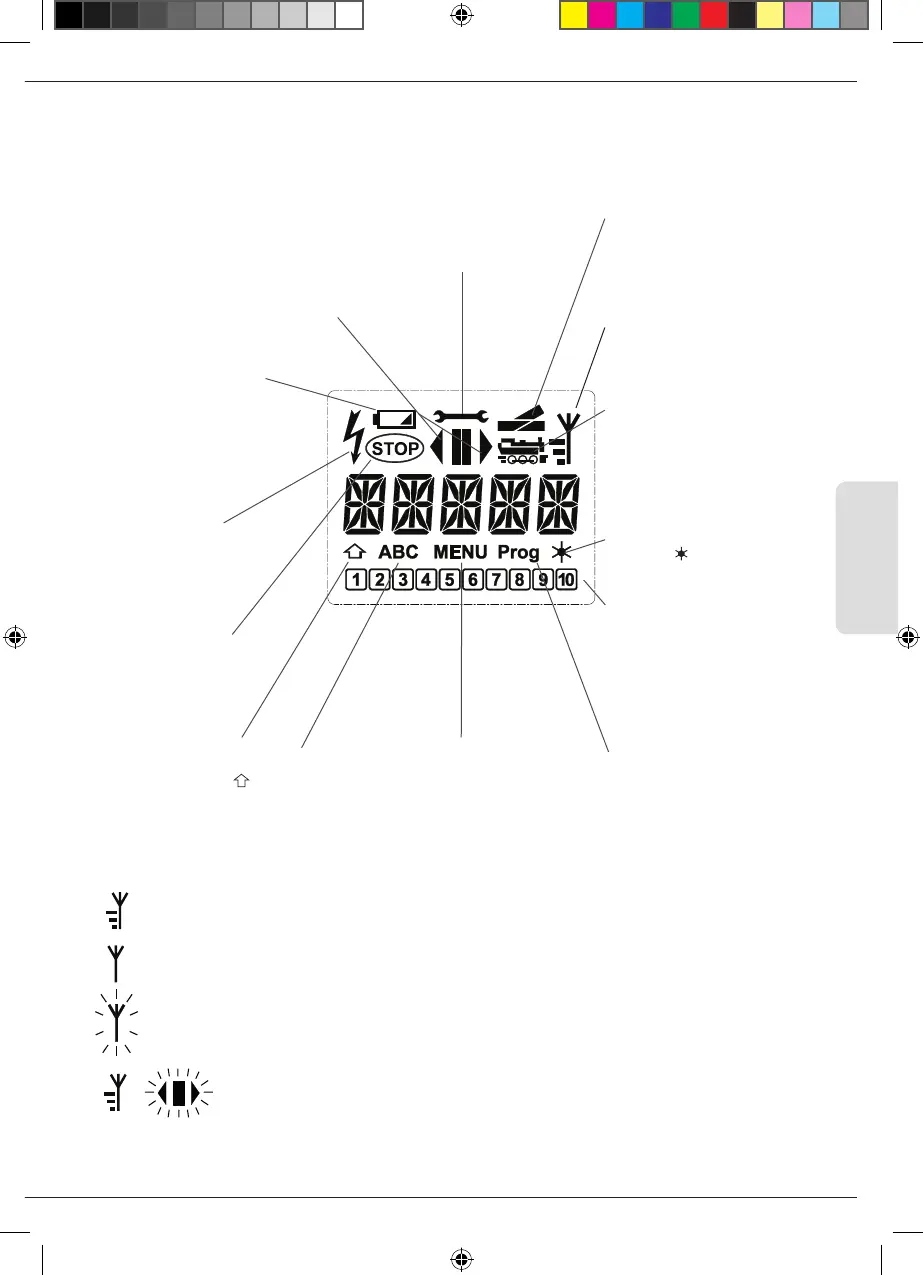

Toutes les fonctions activées de la WLANmaus sont visualisées sur le grand écran à cristaux liquides avec
éclairage translucide et vous permettent ainsi un contrôle aisé. Ci-dessous nous vous présentons les symboles :
Symbole «feux»
(touche « OK»)
▪
Les feux sont éclairés
Symboles des aiguillages
(Touche locomotive/aiguillages)
▪
Mode aiguillages ou itinéraires
▪
Niveau de menus: Menu des
itinéraires
Symbole «matériel moteur»
(touche sélection «matériel mo-
teur»/»appareils de voie»)
▪
régime «exploitation»
▪
si »MENU« également afché :
le menu «Matériel moteur» de
la WLANmaus est activé
court-circuit
▪
Le symbole clignote
en cas de court-cir-
cuit ou de surcharge
Stop
▪
Le symbole clignote
en cas d’ «arrêt
d’urgence» ou de
court-circuit
MENU
▪
la WLANmaus
se trouve dans le
mode des menus
Prog
▪
ce symbole s’afche dès que
la WLANmaus se trouve
dans le menu «programmer»
et conrme des opérations
de programmation.“
ABC
▪
s’éclaire lors de
la composition
d’un texte
clé à fourche
▪
le menu »Réglages« de la
WLANmaus est activé
Symboles des fonctions
(1 – 10)
▪
indique la ou les fonction[s]
complémentaire[s] activée[s]
▪
en mode «MENU» ces
symboles indiquent le[s] me-
nu[s] secondaire[s] activés
Symboles de circulation
▪
Les èches indiquent le sens de la
marche de la machine adressée.
▪
Le symbole «II» indique que
la machine est à l’arrêt (soit
bouton régulateur en position
neutre, soit par arrêt d’urgence
sélectif)
Symbole «majuscule»
▪
afche la touche
-pressée
Symbole de pile
▪
non visible : Tout est OK
▪
svisible : Baisse de tension
de piles/accus
▪
clignote : Remplacer les
piles/accus
Symbole radio
▪
Le symbole renseigne sur la
liaison radio
Un symbole radio entièrement afché sur l‘écran indique une liaison optimale. Plus la liaison est
mauvaise, moins les barres (3) sont visibles.
En cas de liaison radio très mauvaise, seulement le symbole d‘antenne s‘afche. Il se peut très bien
que les fonctions ne soient plus exécutées de façon sûre.
S‘il n‘y a plus aucune liaison radio entre la WLAN-Router et la WLANmaus, le symbole d‘antenne
clignote. Aucune information sur la locomotive (symbole de direction, touches F) n‘est plus afchée.
Symbole antenne + èches clignotantes/pause : Connexion WLAN ok, mais aucune
communication avec la Z21. Causes :
▪
Z21 n’est pas branchée.
▪
Z21 n’est pas correctement raccordée au routeur WLAN.
▪
IP Z21 pas correct, (chapitre 3.6.3, page 95).
+
