Grundlagen

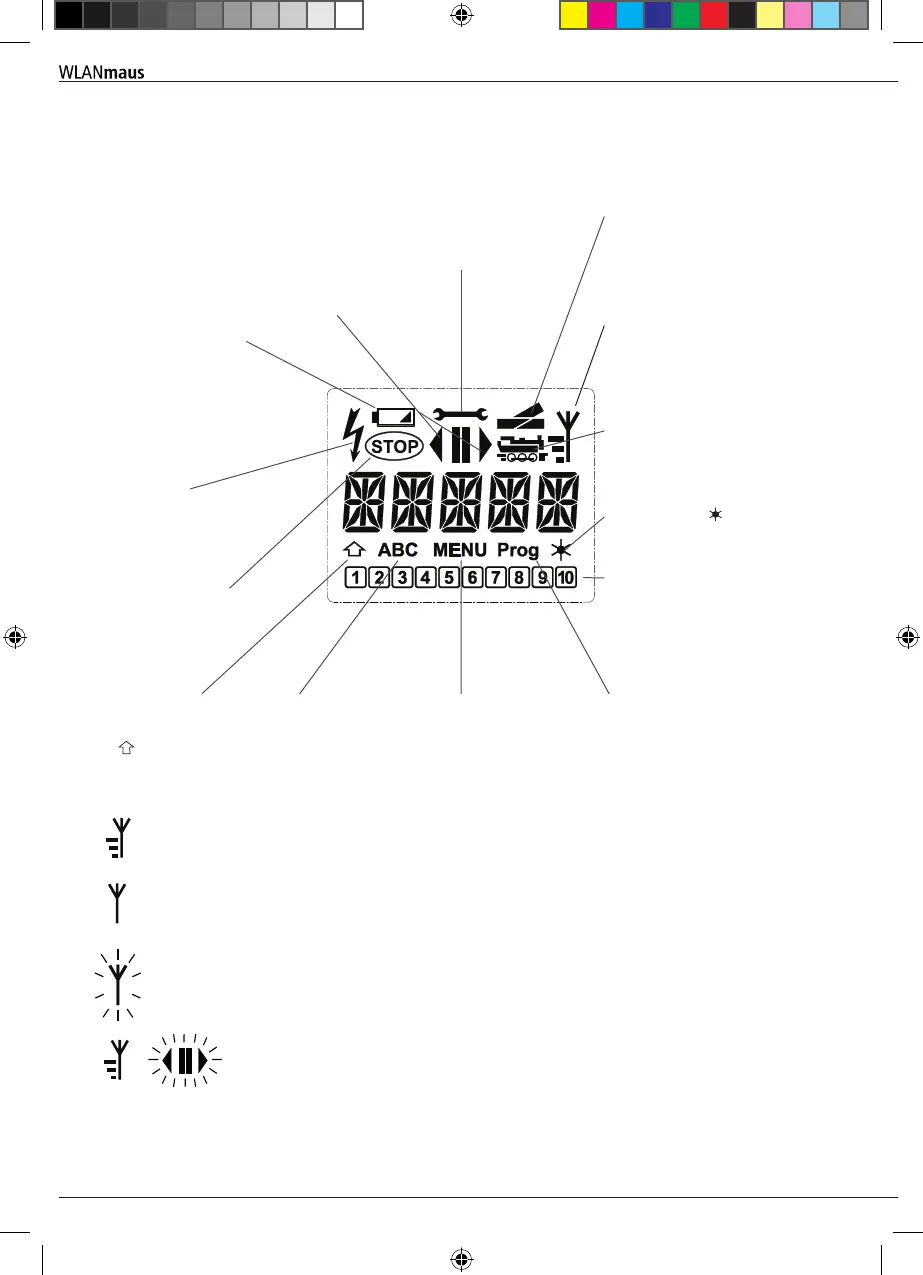

1.3 WLANmaus: Das Display
Alle Funktionen der WLANmaus können Sie über das große hintergrundbeleuchtete LC-Display
kontrollieren. Wir stellen Ihnen die Symbole vor.
Grundlagen
Lichtsymbol ( OK-Taste)
▪
Loklicht eingeschaltet
Weichensymbol
(Lok/Weichen-Taste)
▪
Weichen- oder Fahrweg-Modus
▪
Menüebene: Fahrwege-Menü
Loksymbol (Lok/Weichen-Taste)
▪
Fahr- oder Weichenbetrieb
▪
Menüebene: Lok-Menü
Kurzschluss
▪
Symbol blinkt bei einem
Kurzschluss oder einer
Überlastung
Stop (Stop-Taste)
▪
Symbol blinkt bei
Nothalt und Kurz-
schluss
MENU
▪
die WLANmaus ist
in der Menüebene
Prog
▪
leuchtet als Bestätigung bei
der Programmierung.
Menüebene: Programmieren-
Menü
ABC
▪
leuchtet bei der
Texteingabe
Schraubenschlüssel
▪
Menüebene: Einstellungen-
Menü
Funktionssymbole (1 – 10)
▪
zeigen die eingeschalteten
Lok-Sonderfunktionen an
▪
Menüebene: untergeordnete
Ebenen
Fahrsymbole
▪
Pfeile zeigen Fahrtrichtung der
gewählten Lok an
▪
Pause zeigt Stillstand der Lok an
(per Regler oder selektivem Nothalt)
Shift-Symbol
▪
zeigt Betätigung der
-Taste an
Batteriesymbol
▪
nicht sichtbar: Alles OK
▪
sichtbar: Batterie-/Akku-
spannung sinkt
▪
blinkt: Batterien/Akkus
austauschen
Funksymbol
▪
Das Symbol gibt Auskunft
über die Funkverbindung
Ein komplett angezeigtes Funksymbol im Display zeigt eine optimale Verbindung zum WLAN-Router
an. Je schlechter die Verbindung wird, desto weniger der drei Balken sind sichtbar.
Bei sehr schlechter Funkverbindung ist nur noch das Antennensymbol zu sehen. Es kann durchaus
sein, dass Funktionen nicht mehr sicher ausgeführt werden.
Besteht überhaupt keine Funkverbindung mehr zwischen der WLANmaus und dem WLAN-Router,
blinkt das Antennensymbol. Es werden keine Lok-Infos (Richtungssymbol, F-Tasten) mehr angezeigt.
Antennensymbol + blinkende Pfeile/Pause: WLAN-Verbindung ok, jedoch keine Kom-
munikation mit der Z21. Ursachen:
▪
Z21 ist nicht eingeschaltet.
▪
Z21 ist nicht richtig am WLAN-Router angeschlossen.
▪
Z21-IP nicht korrekt, (siehe Teil 3 Kapitel 3.6.3, Seite 31).
+
