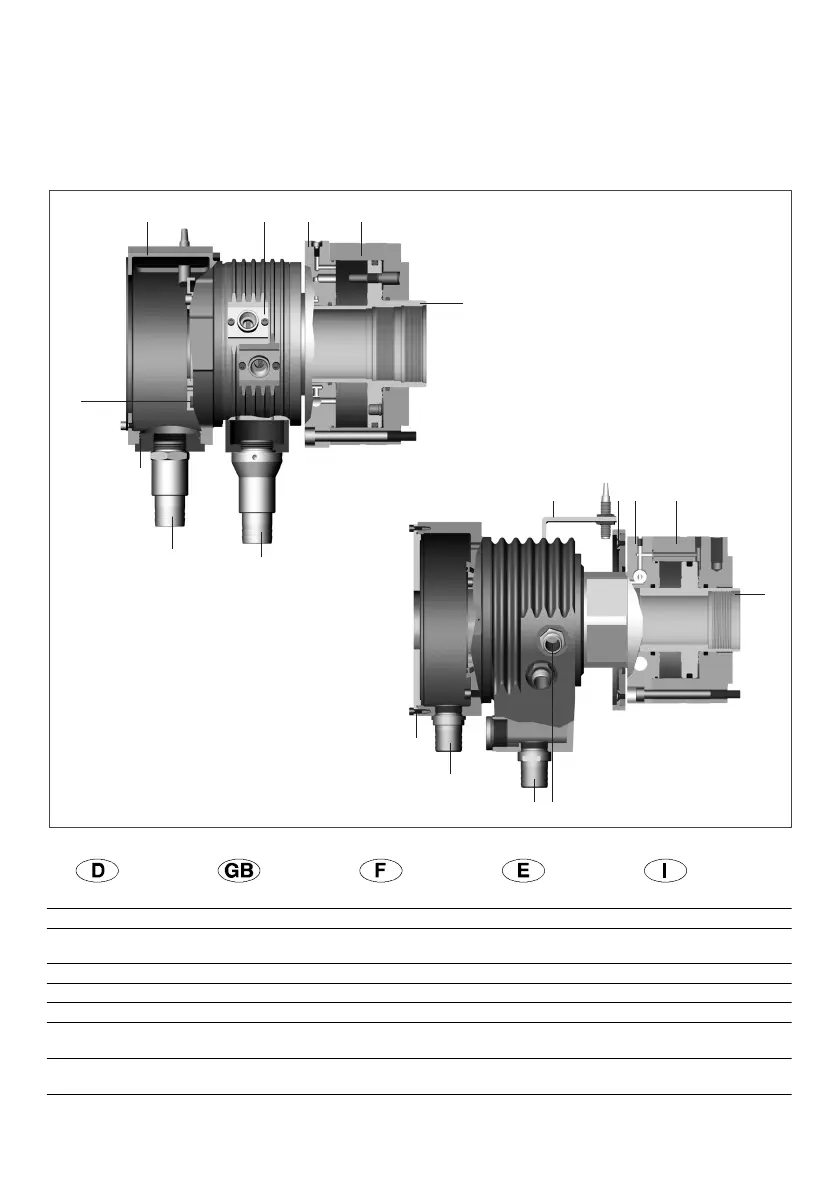

Hydraulik-Hohlspannzylinder SZS
mit seinen wichtigsten Einzelteilen
The Oil Actuating Cylinder and its Most Important Components
Cylindres de serrage hydrauliques avec ses pièces détachées les plus importants
Cilindros de sujeción hidráulicos con sus componentes más importantes
I particolari più importanti dell cilindri di serraggio idraulici
01 Spannkolben Piston Piston Caja del émbolo Pistone
02 Kolbengehäuse Piston housing Cylindre du piston Carcasa del émbolo Carcassa pistone
03 Verteilerwelle mit Distributor shaft with Arbre du distrib. avec Albero distributore Arbol del distribuidor con
Sicherheitseinrichtung safety device dispositif de sécurité con equipo de segurid. dispositivo di sicur.
04 Anschlußstutzen Connecting union Boîtier d’alimentation Boca de conexión Raccordo
05 Endschalterträger Limit switch strip Support de détecteurs Soporte para interrupt. Supporto di interruttori
06 Schaltscheibe Switching disc Disque de régl. course Disco de mando Dischetto di comando
07 Kühlmittel- Coolant collector Carter de récupération Cubeta collectora Bacinella raccolta
auffangschale du liquide d’arrosage refrigerante
08 Kühlmittelanschluß Coolant drain union Conduite de sortie du Racor para el Raccordo scarico
liquide d’arrosage liquido refrigerante refrigerante
09 Leckölanschluß Leakage drain union Conduite du retour Racor. aceite de fuga Raccordo di recupero
de l’huile de fuite
