2009 ローランド株式会社 本書の一部、もしくは全部を無断で複写・転載することを禁じます。
*5100005062 - 02 *

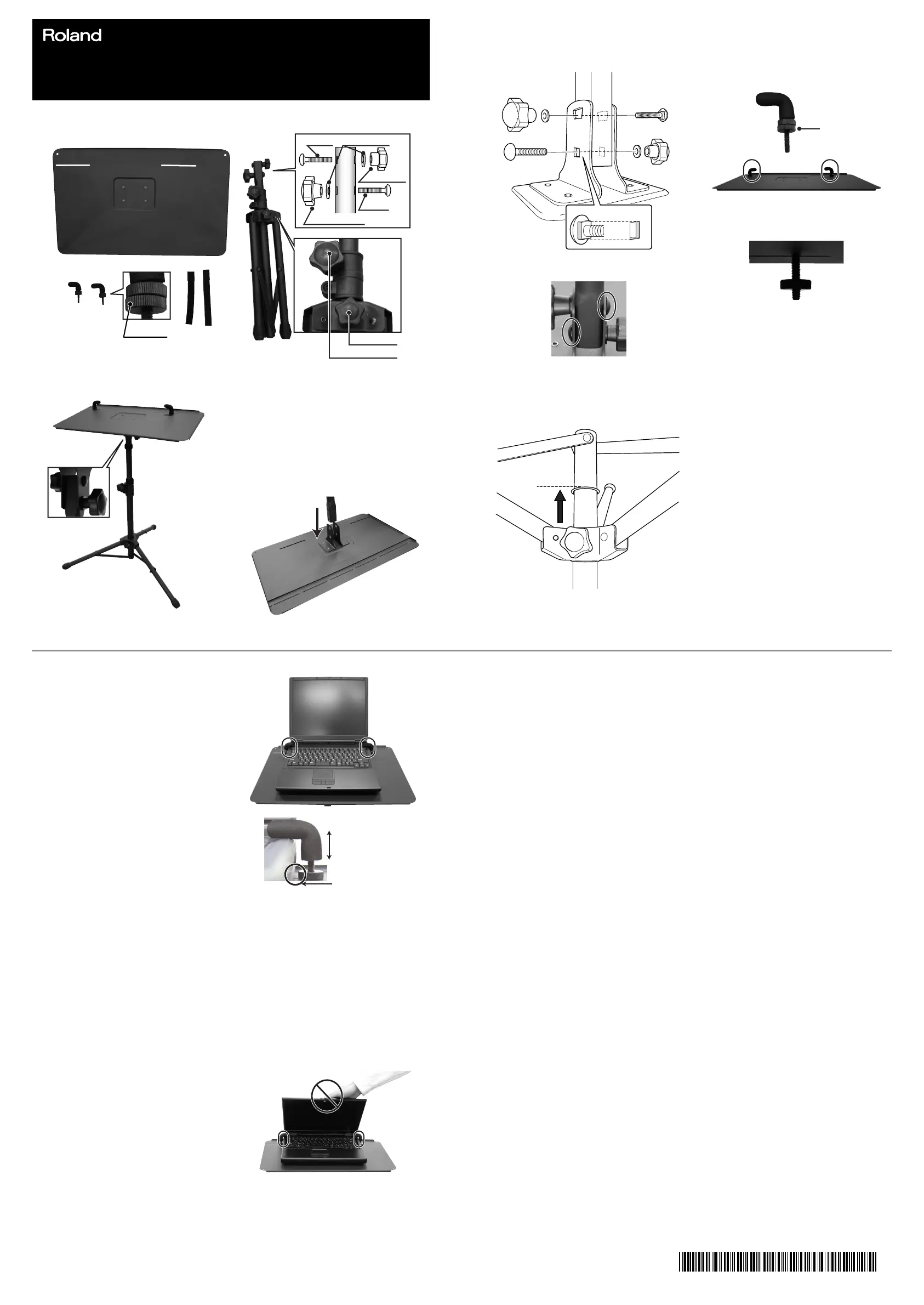

内容物の確認
checkj.eps
完成図
overall.eps
組み立てかた
1.
ボードに三脚を取り付けます。
1) 三脚上部の角度調節ノブ、ノブ（小）とそ
れぞれのワッシャーとボルトを外します。
※ 高さ調節ノブと三脚ノブは外さないでくだ
さい。
2) ボードを下図のように置き、三脚を挿入し
ます。
setripod.eps
SS-PC1
SUPPORT STAND FOR PC
この機器を正しくお使いいただくために、ご使用前に別紙の「安全上のご注意」と「使用上のご
注意」をよくお読みください。また、この機器の優れた機能を十分ご理解いただくためにも、取
扱説明書をよくお読みください。取扱説明書は必要なときにすぐに見ることができるよう、手元
に置いてください。
取扱説明書
ボード
ストッパー ケーブル・タイ
三脚
高さ調節ノブ
三脚ノブ
丸ナット
角度調節ノブ
ワッシャーボルト
ボルト
ノブ（小）
3) 三脚を下図のように２本のボルト、ワッ
シャーとノブで取り付けます。
※ ボルトの挿す向きは交互に、ノブ（小）を
下に取り付けます。
setknob.eps
※ すき間がないように取り付けます。
setknobsj.eps
4) 三脚をいっぱいまで開き、三脚ノブを締め
ます。
※ 三脚を開く際は、指を挟まないように注意
してください。
※ 三脚ノブを外さないでください。
legsj.eps
5) 三脚を起こします。
2.
ボードにストッパーを取り付けます。
1) ストッパーに付いている下側の丸ナットを
外し、ボードの細長い穴に挿入します。
※ 薄型ノートパソコンを取り付ける場合はさ
らに上側の丸ナットも外してください。
stopperj.eps, direction-stop.eps
2) 外した下側の丸ナットを軽く締めてボード
に仮固定します。
screwnut.eps
3.
脚の方向とボードの高さと方向を調節しま
す。
1) 三脚の脚が邪魔にならないような方向に
セットします。
2) 高さ調節ノブを緩めます。ボードの高さと
方向を決めて、高さ調節ノブをしっかり締
めて固定します。
※ 高さを変えるときは、ボードが下がらない
ように手で支えながら高さ調節ノブを緩め
て、調節してください。
ノブ（小）
角度調節ノブ
リングまで
いっぱいに開きます
外す
設置について
この SS-PC1 は、以下の幅、奥行き、高さと
重量に合ったものを設置することができます。
•
幅：200 〜 390mm
•
奥行き：〜 300mm
•
高さ：21 〜 41 mm
•
重量：4kg まで
※ スタンドが転倒するなどして、搭載物その
他に損害が生じても一切補償はいたしませ
ん。
ここでは、一例としまして、ノートパソコンの
設置のしかたを紹介します。
ノートパソコンの設置のしかた
※ ノートパソコンの仕様によっては対応でき
ない場合があります。
※ ノートパソコンの仕様によって CD-ROM
などのディスクの挿入口の位置が異なりま
す。あらかじめ、使用するディスクをノー
トパソコンに挿入してから、SS-PC1 に
セットしてください。
1.
ノートパソコンをボードにセットします。
1) ２つのストッパーを緩め、ノートパソコン
をできるだけ中央に設置します。
※ マウスを使用する場合は、マウスを操作す
るスペースを考慮した上でできるだけ中央
に設置します。
2) ノートパソコンの画面を開き、厚さに合わ
せて丸ナットを緩めてストッパーの高さを
調節し、固定します。
※ 高さが不適切だと、ノートパソコンがス
トッパーから外れたり、ストッパーで固定
している部分が破損する恐れがありますの
で、十分注意してください。
※ ノートパソコンの仕様によっては、電源プ
ラグや接続端子、CD-ROM などの出し入
れなど邪魔になることがありますので固定
位置は調節してください。
※ ストッパーをノートパソコンに近づけすぎ
ると丸ナットでノートパソコンを傷つける
場合もありますのでご注意ください。
setpc1.eps, setpc2j.eps
2.
ボードの角度を調節します。
1) 角度調節ノブを緩め、好みの角度にしま
す。
※ 水平位置から± 5°傾けることができま
す。
2) 角度調節ノブをしっかりと絞めて固定しま
す。
3.
ケーブル・タイをつかって接続したケーブ
ル類を束ねてスタンドに固定します。
※ ノートパソコンの破損防止のため、ストッ
パーで固定したまま画面を閉じないでくだ
さい。
stopclose.eps
※ ノートパソコンの落下防止のため、ボード
に載せたまま、移動や高さ調節を行わない
でください。
丸ナットを緩めて
高さを調節
少し開ける
主な仕様
SS-PC1：SUPPORT STAND FOR PC
外形寸法：
幅：640mm
奥行き：555mm
高さ：600 〜 950 mm（搭載面の高さ）
※ 三脚を含みます。
質量：
3.5kg
搭載可能なノートパソコンのサイズ：
B4 サイズまで
幅：200 〜 390mm
奥行き：〜 3 00mm
高さ：21 〜 41 mm（画面を除きます）
※ ノートパソコンの仕様によっては対応でき
ない場合があります。
耐荷重：
4kg
962a
※ 製品の仕様および外観は、 改良のため予告
なく変更することがあります。
