Rotax 125 MAX evo User Manual

ROTAX 125 MAX evo, Junior MAX evo, Mini MAX evo, Micro MAX evo

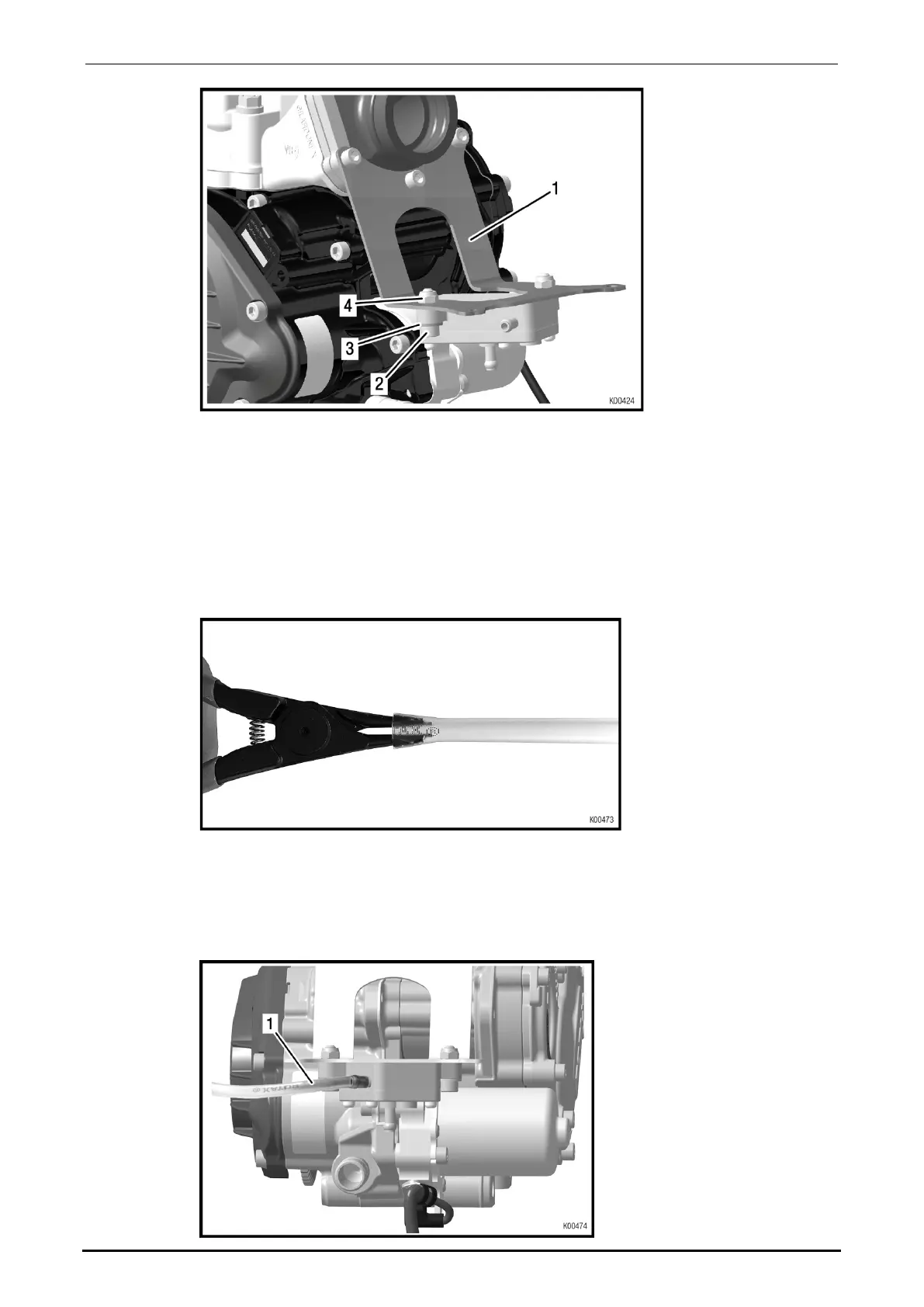

Bild 2
 Von dem mitgelieferten Kraftstoffschlauch zwei Stücke mit je 300 mm Länge
abschneiden.
TIPP: Erleichtere die Montage des Kraftstoffschlauches durch leichtes Ausweiten an den
Schlauchenden mit einer Seegeringzange.
 Achtung: Kraftstoffschlauch kann beschädigt werden! Vermeiden Sie zu starkes Ausweiten
des Kraftstoffschlauches.
Bild 3
 Einen der Kraftstoffschläuche am Kraftstoffablauf (Pos. 1, Bild 4) befestigen. Das
andere Ende wird später an den Vergaser angeschlossen.
 Hinweis: Beachten Sie die Pfeilrichtung des Zu- und Abflusses am Gehäuse der
Kraftstoffpumpe
Bild 4
Seite/Page 7/55 Ausgabe/Edition 07/2016
