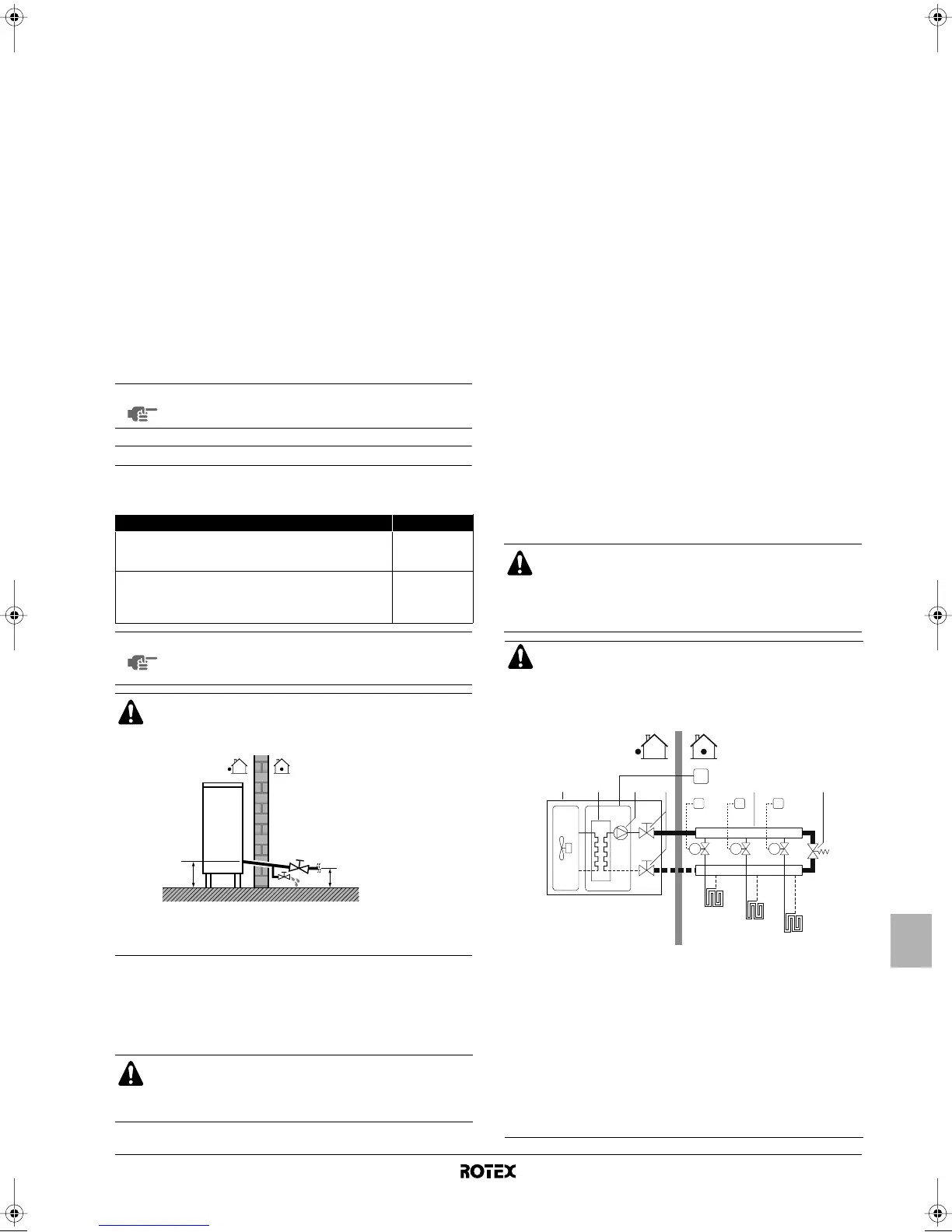

R(D/B)LQ011~016AA6V3+W1
Unidad para bomba de calor de aire-agua
4PW53149-1
Manual de instalación
11
13. Toma X9A
La toma X9A recibe el conector del termistor.
14. Fusible de la bomba FU2 (fusible en serie)
15. Relé de la bomba K4M
16. Transformador TR1
17. A4P Tarjeta de dirección de alarma remota (sólo para
instalaciones con kit de alarma remota).
18. Agujero pasacables para introducir el cable de alimentación de
la resistencia eléctrica.
19. Agujero pasacables para introducir el cable de alimentación de
la resistencia eléctrica y el cable de protección térmica.
20. Agujero pasacables para introducir el cable del termostato de
habitación y los cables de control de la válvula de 2- vías y de
3 vías.
21. Agujero pasacables para introducir el cable del termistor y el
cable de la interfaz del usuario (y el cable de tarifa reducida).
22. Agujero pasacables para introducir el cable de alimentación del
calefactor auxiliar.
23. Agujero pasacables para introducir el cableado de conexión del
PCB de entrada/salida opcional.
Tubería de agua
Deberá tener en cuenta las longitudes de tubo y distancias
especificadas.
Verificación del circuito de agua
Las unidades están equipadas con una entrada y una salida de agua
que se conectan al circuito de agua. Este circuito debe ser instalado
por un técnico autorizado y debe cumplir con todas las regulaciones
europeas y nacionales pertinentes.
Antes de continuar la instalación de la unidad, verifique los puntos
siguientes:
■ La presión máxima del agua es de 3 bar.
■ Se debe instalar tomas para drenaje en todos los puntos bajos
del sistema para permitir el drenaje completo del circuito
durante el mantenimiento.
La unidad lleva incluida una válvula de drenaje para evacuar el
agua de las tuberías de agua de la misma.
■ Se deben proporcionar válvulas de aireación para salida de aire
en todos los puntos altos del sistema. Las salidas de aire deben
colocarse en puntos fácilmente accesibles para el manteni-
miento. Hay una válvula de purga de aire automática en el
interior de la unidad. Asegúrese de que esta válvula de purga
de aire no está demasiado apretada de forma que sea posible
eliminar automáticamente el aire del circuito de agua.
■ Procure que los componentes instalados en la tubería de obra
puedan soportar la presión del agua.
Comprobación del volumen de agua y de la presión de
carga inicial del depósito de expansión
La unidad está equipada con un depósito de expansión de 10 litros
con una presión de carga inicial preajustada de 1 bar.
Para asegurar el buen funcionamiento de la unidad podría ser
necesario ajustar la presión de carga inicial del depósito de
expansión y se deberá comprobar el volumen máximo y mínimo del
agua.
1 Asegúrese de que caudal de agua total en la instalación,
excluyendo el caudal de agua interno de la unidad sea de 20 l.
como mínimo. Consulte el apartado "Especificaciones técnicas"
en la página 37 para conocer el caudal de agua interno de la
unidad.
NOTA
El diagrama de cableado eléctrico figura en la parte
interior de la tapa de la caja de interruptores.
Requisito Valor
Máxima distancia admisible entre la válvula de 3 vías y la
unidad (sólo para instalaciones con depósito de agua
sanitaria)
3 m
Distancia máxima admisible entre el tanque de ACS y la
unidad (sólo para instalaciones con tanque de ACS). El
cable del termistor suministrado con el tanque de ACS es
de 12 m de longitud.
10 m
NOTA
Si la instalación viene equipada con un tanque de ACS
(opcional) consulte el manual de instalación del
tanque de ACS.
En caso de corte de alimentación o fallo de funciona-
miento de la bomba, realice un drenaje del sistema (tal y
como sugiere la siguiente ilustración).
Cuando el agua se encuentra estancada en el interior del
sistema es muy probable que se congele y cause daños
en el sistema en funcionamiento.
Esta unidad sólo se debe utilizar en circuitos de agua
cerrados. La aplicación en un circuito de agua abierto
puede llevar a una corrosión excesiva de las conducciones
de agua.
A
<A
En la mayoría de los equipos, el volumen total de agua
alcanzará unos resultados satisfactorios.
No obstante, en procesos críticos o en habitaciones con
una elevada carga calorífica podría necesitarse un
volumen de agua adicional.
Cuando la circulación en cada lazo de calefacción de
espacio es controlada mediante válvulas de control remoto
es importante mantener este caudal mínimo de agua,
incluso si las válvulas están cerradas.
Ejemplo
1 Unidad FHL1..3 Lazo de calefacción de
suelo (suministro
independiente)
2 Intercambiador de calor
T1..3 Te rmostato de la
habitación individual
(suministro
independiente)
3 Bomba
4 Válvula de cierre
5 Colector (suministro
independiente)
M1..3 Válvula motorizada
individual para controlar
el circuito FHL1
(suministro
independiente)
6 Válvula de bypass
(suministro
independiente)
I Interfaz de usuario
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
321 5
6
I
4
4PW53149-1 Page 11 Thursday, May 7, 2009 1:43 PM
