Manual de instalación
20
R(D/B)LQ011~016AA6V3+W1
Unidad para bomba de calor de aire-agua
4PW53149-1

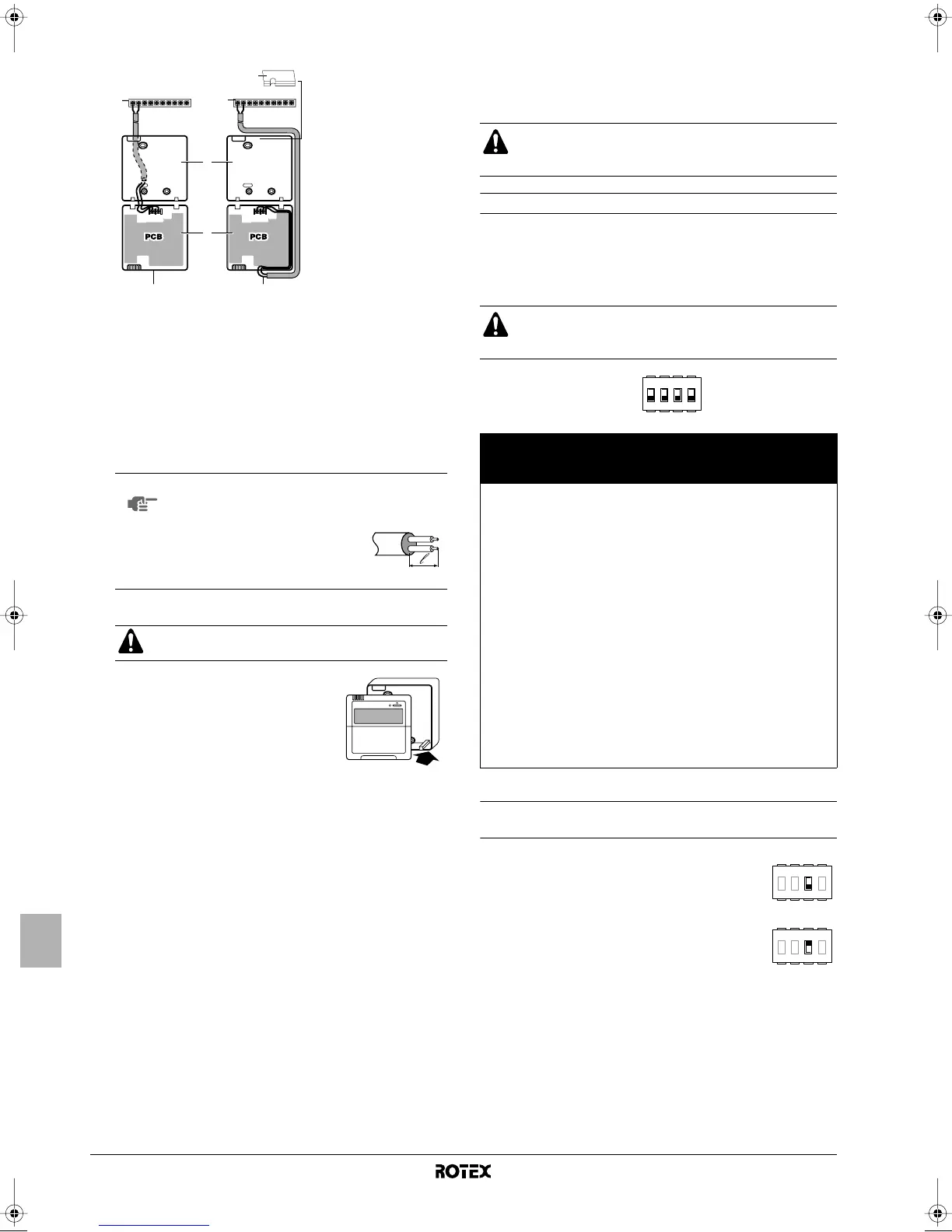

3 Instale el cableado de la unidad.
Conecte los terminales en la parte superior del panel delantero
del controlador digital y los terminales del interior de la unidad
(P1 a 16, P2 a 16a).
4 Reponga la parte superior del controlador digital.
Empiece la colocación por las pinzas de
la parte de abajo.
ARRANQUE Y CONFIGURACIÓN
El instalador debería configurar la unidad para ajustarla al entorno
de instalación (clima exterior, accesorios instalados, etc.), así como a
los conocimientos del usuario.
Descripción general de los ajustes del interruptor DIP
El interruptor DIP SS2 está ubicado en la tarjeta de circuito impreso
del cuadro de interruptores (véase "Componentes principales de la
caja de interruptores (puerta 2)" en la página 10) y permite
configurar la instalación del depósito de agua sanitaria, la conexión
del termostato de la habitación y el funcionamiento de la bomba.
Configuración de la instalación del termostato de la
habitación
1 Unidad
2 Panel trasero del controlador digital
3 Panel delantero del controlador digital
4 Cableado desde la parte posterior
5 Cableado desde la parte superior
6 Practique una ranura en la pieza para pasar los cables,
valiéndose de unos alicates, etc.
NOTA
■ Cuando instale los cables, tienda éstos lejos
del cableado de alimentación para evitar la
recepción de ruido eléctrico (ruido externo).
■ Retire el blindaje exterior de
la parte de cable que ha de
pasar al interior de la caja
del controlador digital ( l ).
Tenga cuidado de no pellizcar ningún cable durante la
colocación.
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
Es importante que el instalador lea toda la información de
este capítulo en el orden correcto y que el sistema de
configure debidamente.
Apague la alimentación antes de abrir el panel de
mantenimiento de la caja de interruptores y realizar
cambios en la configuración del interruptor DIP.
Inter-
ruptor
DIP
SS2
Descripción ON OFF
1 No aplicable para
el instalador
—(Por defecto)
2 Instalación del tanque de
ACS (consulte el apartado
"Configuración de la
instalación del tanque de
ACS" en la página 21)
Instalado No instalado
(por defecto)
3 Conexión del termostato
de la habitación (consulte
el apartado "Configuración
de la instalación del
termostato de la
habitación" en la
página 20)
Te rmostato de la
habitación
conectado
No hay ningún
termostato de
habitación
conectado
(por defecto)
4 Este ajuste
(a)
determina el
modo de funcionamiento
cuando existe una mayor
demanda de
calefacción/refrigeración
de la habitación y del
calentamiento del agua
sanitaria al mismo tiempo.
(a) sólo es aplicable si el interruptor DIP 2 = ON
Prioridad de
calefacción/
refrigeración
Sin prioridad
(por defecto)
■ Cuando ningún termostato de la
habitación está conectado a la unidad, el
interruptor de conmutación SS2-3 deberá
ajustarse en OFF.
■ Cuando ningún termostato de la
habitación está conectado a la unidad, el
interruptor de conmutación SS2-3 deberá
ajustarse en OFF.
■ En el termostato de la habitación ajuste la histéresis
correctamente para impedir que la bomba se encienda y
apaga continuamente (p.ej. oscilando) con lo que acortaría
notablemente la vida útil de la bomba.
4321
ONOFF
4321
ONOFF
4321
ONOFF
4PW53149-1 Page 20 Thursday, May 7, 2009 1:43 PM
