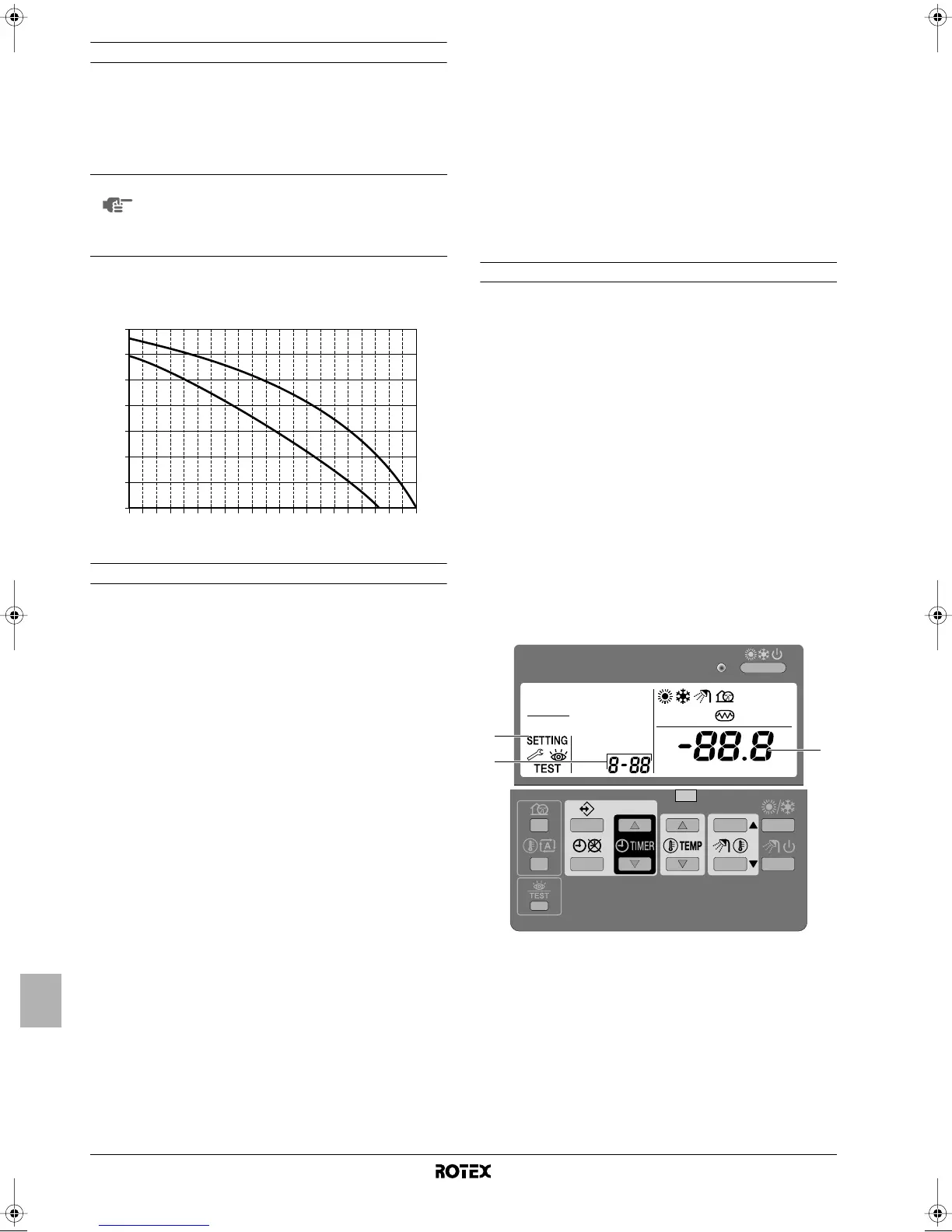

Manual de instalação
23
R(D/B)LQ011~016AA6V3+W1
Unidade para o sistema de bomba de calor ar/água
4PW53149-1
Regulação da velocidade da bomba
A velocidade da bomba pode ser escolhida na própria bomba
(consulte "Componentes principais" na página 9).
A regulação predefinida é a alta velocidade (I). Se o fluxo de água no
sistema for demasiado elevado (por exemplo, se houver ruído de
água a correr), a velocidade pode ser regulada para para valores
baixos (II).
A pressão estática externa disponível (ESP, expressa em mH
2
O), em
termos do fluxo de água (l/min) é apresentada no gráfico que se
segue.
Falha de diagnóstico, durante a primeira instalação
Caso não apareça nenhuma indicação no controlo remoto (ou
seja, nem sequer a temperatura regulada), verifique a ocorrên-
cia das seguintes situações anormais, antes de avançar para o
diagnóstico através de códigos de avaria.
Quebra de ligação ou cablagem incorrecta (entre a fonte de
alimentação e a unidade, e entre a unidade e o controlo
remoto).
Fusível queimado na placa de circuito.
Se o controlo remoto apresentar um dos códigos de erro "
E3
",
"
E4
" ou "
L8
", tal pode dever-se às válvulas de paragem estarem
fechadas ou a alguma obstrução da entrada ou da saída de ar.
Se for apresentado o código de erro "
U2
" no controlo remoto,
verifique se há desequilíbrios de tensão.
Se for apresentado o código de erro
"L4"
no controlo remoto,
possivelmente estará bloqueada a entrada ou a saída de ar.
O detector de protecção contra inversões de fase, existente
neste produto, só funciona durante a fase de inicialização que
se verifica quando se liga a alimentação eléctrica.
O detector de protecção contra inversões de fase foi concebido
para desligar o produto, caso detecte alguma anomalia quando
este é ligado.
Se o circuito de protecção contra inversões de fase forçar
uma paragem da unidade, verifique se estão presentes
todas as fases. Se estiverem, desligue a fonte de
alimentação da unidade e troque duas das três fases. Volte a
ligar a alimentação e inicie a unidade.
A detecção de inversões de fase não é efectuada enquanto o
produto está em funcionamento.
Caso seja possível ocorrer uma inversão de fases, após uma
quebra de energia temporária (a electricidade falha e
regressa durante o funcionamento do produto), instale
localmente um circuito de protecção contra inversões de
fase. Tais situações podem ocorrer, quando se usam
geradores. A utilização do produto com fase invertida pode
danificar o compressor e outros componentes.
Perante uma ausência de fase, nas unidades W1, o controlo
remoto da unidade indica "
E7
" ou "
U2
".
Em qualquer destas situações, não é possível utilizar o
aparelho. Se tal acontecer, desligue a energia, verifique
novamente a cablagem e troque as posições de dois dos três
fios eléctricos.
Regulações locais
A unidade deve ser configurada pelo instalador, de acordo com o
ambiente da instalação (clima, opções instaladas, etc.) e face às
necessidades do utilizador. Para tal, estão disponíveis várias
regulações locais. Acede-se a estas regulações locais através da
interface de utilizador, que permite efectuar a programação das
mesmas.
A cada regulação local está atribuído um número ou código de 3
algarismos (por exemplo, [5-03]), que é apresentado no visor da
interface de utilizador. O primeiro algarismo [5] indica o 'primeiro
código' – o grupo de regulações. O segundo e o terceiro algarismos
[03], em conjunto, indicam o 'segundo código'.
Na secção "Tabela de regulações locais" na página 30, encontra-se
a lista de todas as regulações locais e os respectivos valores de
fábrica. Essa lista também contém 2 colunas, onde pode registar a
data e os valores das regulações locais alteradas relativamente ao
valor predefinido de fábrica.
Na secção "Descrição pormenorizada" na página 24, encontra-se
uma descrição pormenorizada de cada regulação local.
Procedimento
Para alterar uma ou mais regulações locais, proceda da forma que
se indica de seguida.
1 Carregue no botão z durante pelo menos 5 segundos, para
entrar em FIELD SET MODE (modo de regulações locais).
É apresentado o ícone $ (3). É indicado o código da
regulação local que se encontra escolhida ; (2), com o valor
regulado à direita - (1).
2 Carregue no botão bgi para escolher o primeiro código
da regulação local desejada.
3 Carregue no botão bgj para escolher o segundo código
da regulação local desejada.
4 Carregue nos botões pfi e pfj para alterar o
valor regulado para a regulação local escolhida.
NOTA
O velocímetro da bomba indica 3 regulações de
velocidade. Contudo, só existem 2 regulações de
velocidade: velocidade baixa ou alta. A regulação que
relativa a "velocidade média", no velocímetro, é igual à
velocidade baixa.
0
1
[l/min]
ESP [mH
2
O]
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58
2
3
4
5
6
7
I
II
II
I
II
2
3
1
