Manuale d’installazione
4
R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
4PW53149-1
SCELTA DEL LUOGO DI INSTALLAZIONE
1 Selezionare un luogo di installazione che soddisfi le condizioni
di seguito riportate e che sia approvato dal cliente.
- Luoghi ben ventilati.
-Posti in cui l'unità non produce rumore fastidioso agli
appartamenti vicini.
- Luoghi sicuri, capaci di sopportare il peso e le vibrazioni
dell'unità e dove l'unità possa essere installata in piano.
- Locali non caratterizzati dalla presenza di gas infiammabili o
perdite di prodotto.
- L'apparecchio non deve essere utilizzato in atmosfere
potenzialmente esplosive.
- Luoghi dove vi è spazio sufficiente per eseguire la
manutenzione.
- Luoghi dove la lunghezza di tubazioni e cavi elettrici
rientrano nei limiti dei range indicati.
- Luoghi che non possono essere danneggiati dalla potenziale
fuoriuscita d'acqua (ad esempio in caso di tubo di drenaggio
bloccato).
- Luoghi non raggiungibili dalla pioggia.
2 Quando si installa l'unità in luoghi esposti soggetti a forti venti,
prestare particolare attenzione ai seguenti punti.
Venti forza 5 m/sec o più che oppongono resistenza all'uscita
dell'aria dell'unità sono causa di cortocircuiti (aspirazione
dell'aria di scarico) con le seguenti conseguenze:
- Diminuzione delle capacità di funzionamento.
-Frequenti formazioni di depositi di ghiaccio durante il
riscaldamento.
- Interruzione del funzionamento dovuto all'alta pressione.
- Quando un vento forte soffia continuamente sulla superficie
della macchina, la ventola può iniziare a ruotare molto
velocemente fino a rompersi.

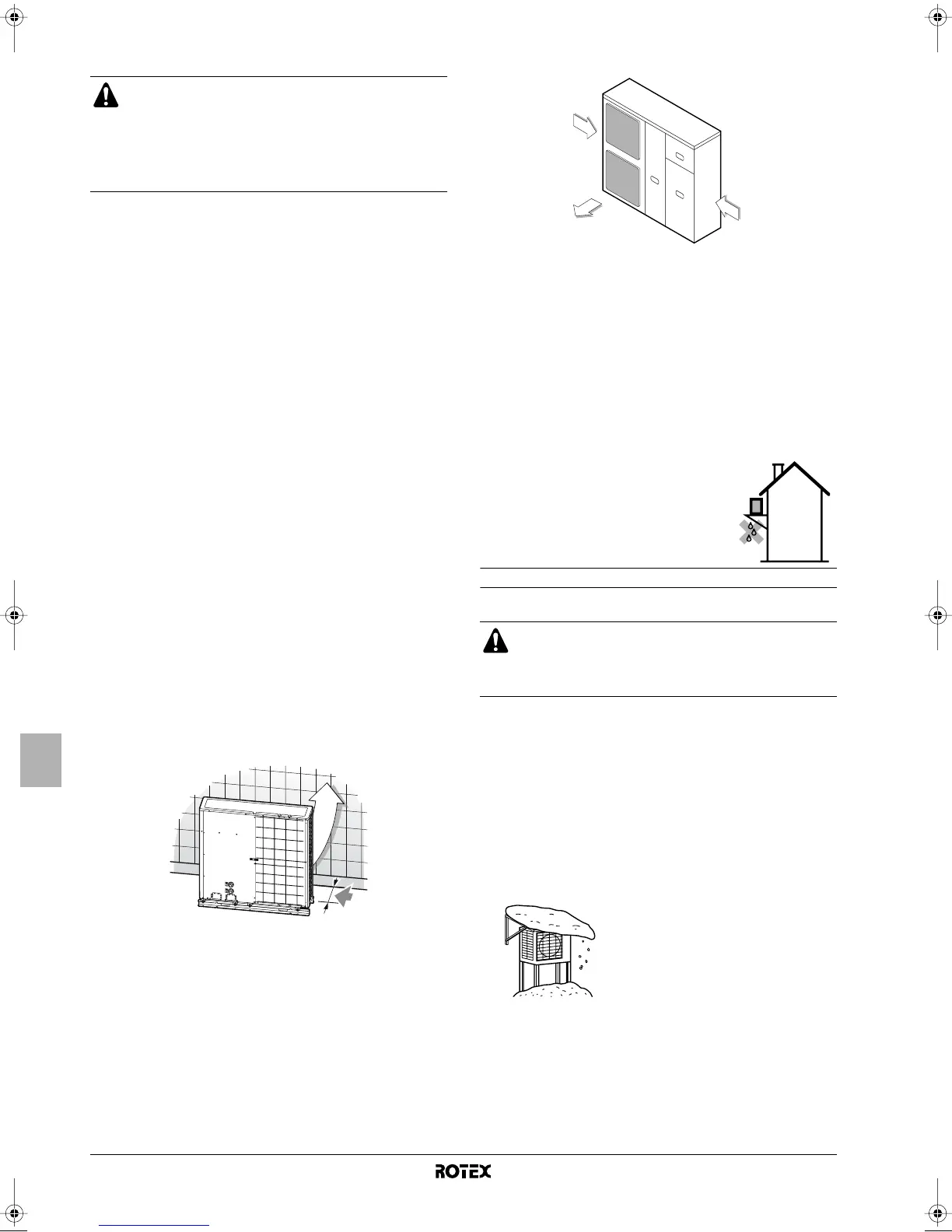

Far riferimento alle figure per quanto riguarda l'installazione di
questa unità in un luogo in cui si prevede la direzione del vento.
■ Girare il lato di uscita dell'aria verso il muro dell'edificio, verso
una staccionata o una barriera frangivento.
■ Disporre il lato di uscita con una angolazione corretta rispetto
alla direzione del vento.
3 Predisporre un canale di drenaggio dell'acqua intorno alla base
per drenare l'acqua di scarico intorno all'unità.
4 Se lo scarico dell'acqua dalla macchina è difficoltoso, sistemare
la macchina su basi di cemento, ecc. (l'altezza dei blocchi non
deve superare 150 mm).
5 Se si installa la macchina su un telaio, applicare una piastra
resistente all'acqua a max. 150 mm dal lato inferiore dell'unità,
al fine di evitare infiltrazioni d'acqua dal basso.
6 Quando si installa l'unità in un luogo soggetto a frequenti
nevicate, prestare particolare attenzione a collocare la base di
appoggio il più in alto possibile.
7 Se l'unità viene montata in un telaio, si
consiglia di installare una piastra imper-
meabile (non di serie) (a una distanza non
superiore a 150 mm dal lato inferiore
dell'unità) per evitare che l'acqua di
scarico sgoccioli (vedere la figura).
Scelta del luogo per climi freddi
Vedere "Modello" a pagina 3.
■ Per prevenire l'esposizione al vento, installare l'unità con il lato
aspirazione rivolto verso la parete.
■ Non installare mai l'unità con il lato aspirazione esposto
direttamente al vento.
■ Per prevenire l'esposizione al vento, installare un deflettore sul
lato di uscita dell'aria dell'unità.
■ Nelle aree soggette a forti cadute di neve, è fondamentale
scegliere un luogo d'installazione in cui la neve non possa in
alcun modo interferire con il funzionamento dell'unità. In caso di
possibili cadute di neve sui lati, accertarsi che la serpentina
dello scambiatore di calore non venga colpita dalla neve (se
necessario costruire una tettoia laterale).
■ Assicurarsi di adottare tutte le necessarie misure al
fine di evitare che l'unità esterna diventi un rifugio per
i piccoli animali.
■ I piccoli animali potrebbero venire in contatto con le
parti elettriche e potrebbero essere la causa di
malfunzionamenti, fumo o incendi. Dare istruzioni al
cliente di tenere pulita l'area intorno all'unità.
Assicurarsi che vi sia spazio sufficiente per eseguire l'installazione
Vento forte
Soffio d'aria Vento forte
ATTENZIONE
Quando si utilizza l'unità esterna in luoghi con basse
temperature ambiente esterne, accertarsi di seguire le
istruzioni descritte di seguito.
1 Costruire un'ampia tettoia.
2 Costruire un basamento.
Installare l'unità in posizione
abbastanza elevata rispetto al
terreno per evitare che venga
ricoperta dalla neve.
4PW53149-1 Page 4 Thursday, May 7, 2009 1:43 PM
