Manuale d’installazione
14
R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
4PW53149-1
Collegamenti da effettuarsi in loco
Precauzioni per i collegamenti elettrici
■ Utilizzare solo fili di rame.
■ Per W1
Collegare i cavi di alimentazione in fase normale. Se collegati in
fase inversa, il telecomando visualizza "
U1
" e l'apparecchiatura
non funziona. Risistemare in fase corretta due dei tre cavi di
alimentazione (L1, L2 e L3).
■ Non comprimere mai i cavi legati in fascio per farli entrare in una
unità.
■ Fissare i cavi in modo tale che non facciano contatto con le linee
(specialmente sul lato alta pressione).
■ Fermare i fili elettrici utilizzando delle fascette, come mostrato
nella figura 2, per fare in modo che non entrino in contatto con i
tubi, specialmente con quelli del lato di alta pressione.
■ Assicurarsi che sui connettori dei morsetti non gravi alcuna
pressione esterna.
■ Durante l'installazione dell'interruttore di circuito di dispersione a
terra, accertarsi che sia compatibile con l'inverter (resistente ai
disturbi elettromagnetici ad alta frequenza), per evitare inutili
aperture dell'interruttore di circuito di dispersione a terra.
■ Poiché l'apparecchio in questione è dotato di un inverter,
l'installazione di un condensatore di rifasatura non solo disturba
l'effetto migliorativo che tale dispositivo ha sul fattore di potenza,
ma può anche provocare un eccessivo surriscaldamento del
condensatore stesso a causa di onde ad alta frequenza. Quindi,
non installare mai un condensatore di rifasatura.
Panoramica

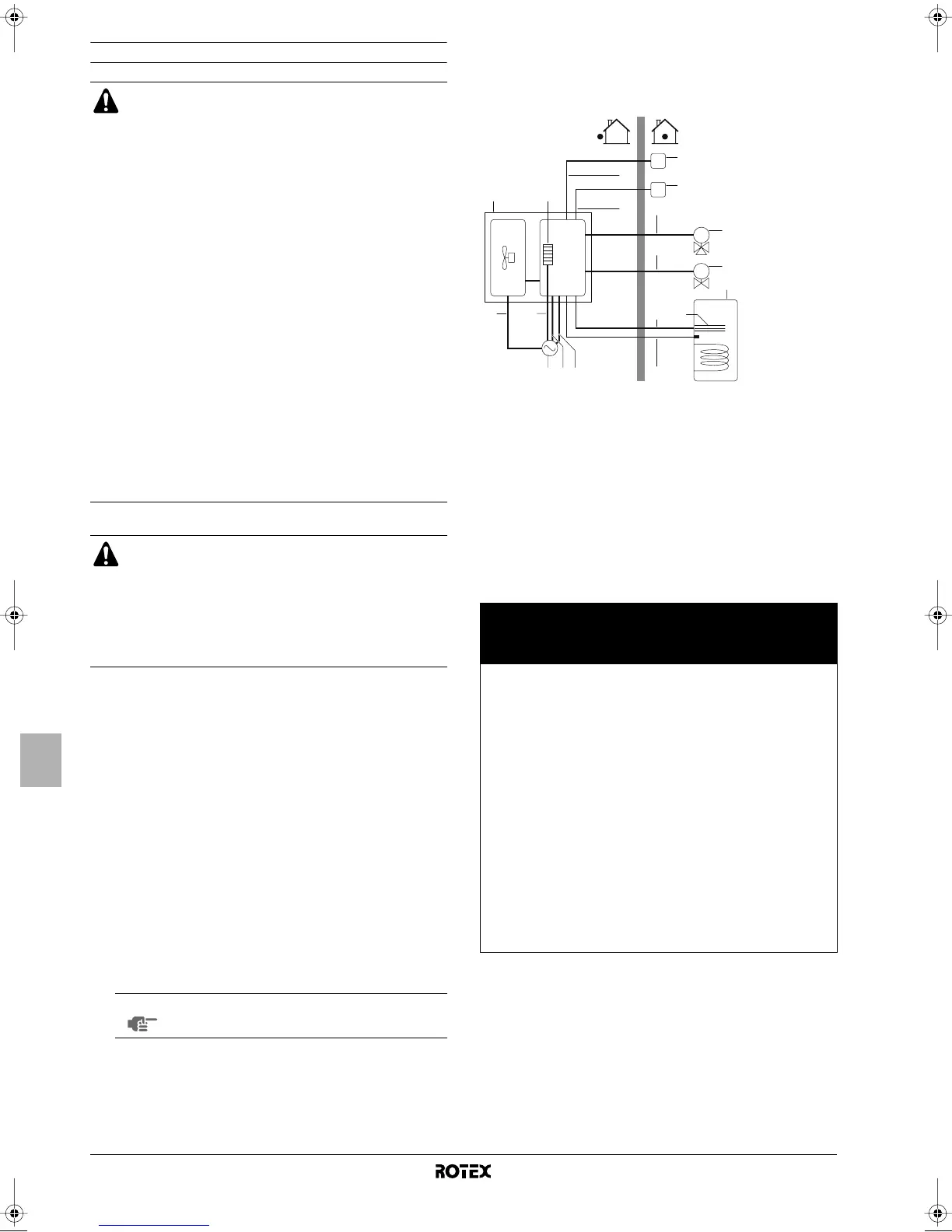

L'illustrazione sotto fornisce una panoramica dei collegamenti
elettrici sul posto tra svariate parti dell'installazione. Vedere anche
"Esempi di applicazioni tipiche" a pagina 6.
AVVERTENZA
■ In conformità alle normative locali e nazionali vigenti
in materia, i cavi fissi devono essere dotati di un
interruttore generale o comunque di altri dispositivi
per lo scollegamento che dispongono della separa-
zione dei contatti in tutti i poli.
■ Prima di effettuare qualunque collegamento elettrico
è indispensabile togliere l'alimentazione.
■ L'installazione dei componenti elettrici e i collega-
menti in loco devono essere effettuati da un
elettricista qualificato e in conformità con le normative
europee e nazionali vigenti in materia.
■ I collegamenti in loco devono inoltre essere eseguiti in
conformità alle indicazioni riportate sullo schema
elettrico e alle istruzioni di seguito precisate.
■ Accertarsi che venga usata un'alimentazione
dedicata. Non alimentare l'apparecchio attraverso una
linea alla quale sono collegate anche altre utenze.
■ Accertarsi di installare un collegamento a terra. Non
collegare l'unità a tubi accessori, ad assorbitori di
sovratensione o ad una messa a terra del telefono.
Una messa a terra incompleta può provocare
folgorazioni elettriche.
■ Assicurarsi di installare un interruttore di dispersione
a terra (30 mA). La mancata osservanza di tale norma
può provocare folgorazioni elettriche.
Alta tensione
Per evitare scariche elettriche, attendere 1 o più minuti
dopo aver scollegato l'alimentazione prima di effettuare le
operazioni di manutenzione delle parti elettriche. Anche
dopo 1 minuto, misurare sempre la tensione sui morsetti
dei condensatori del circuito principale o delle parti
elettriche e, prima di toccare, assicurarsi che la tensione
misurata sia di 50 V c. c. o inferiore.
NOTA
L'interruttore di circuito differenziale deve essere
di tipo ad alta velocità di 30 mA (<0,1 s).
A Singola alimentazione
dell'unità, del riscalda-
tore di riserva e del
surriscaldatore
F Valvola a 3 vie per il
serbatoio dell'acqua
calda per usi domestici
(fornitura in loco,
opzionale)
B Unità
C Riscaldatore di riserva G Valvola a 2 vie per la
modalità di raffredda-
mento (non di fornitura,
opzionale)
D Interfaccia dell’utente
E Te rmostato ambiente
(non di fornitura,
opzionale)
H Serbatoio dell'acqua
calda per usi domestici
(opzionale)
I Surriscaldatore
(opzionale)
Compo-
nente
Descrizione
AC/
DC
Numero
richiesto di
conduttori
Massimo
assorbi-
mento in
funziona-
mento
1 Cavo di alimentazione per
l'unità
AC 2+GND (V3)
4+GND (W1)
(a)
(a) Vedere la targhetta informativa sull'unità esterna
2 Cavo di alimentazione del
riscaldatore di riserva
AC 2+GND (V3)
3+GND (W1)
(b)
(b) Vedere la tabella in "Collegamento dell'alimentazione elettrica del riscaldatore di
riserva" a pagina 17.
3 Cavo del termostato ambiente AC 3 o 4 100 mA
(c)
(c) Sezione minima del cavo 0,75 mm
2
4 Cavo dell'interfaccia dell'utente DC 2 100 mA
(c)
5 Cavo di comando della valvola
a 3 vie
AC 2+GND 100 mA
(c)
6 Cavo di comando della valvola
a 2 vie
AC 2+GND 100 mA
(c)
7 Cavo di alimentazione e di
protezione termica del
surriscaldatore
AC 4+GND
(b)
8 Cavo del termistore DC 2
(d)
(d) I cavi del termistore e di collegamento (12 m) sono forniti assieme al serbatoio
dell'acqua calda per usi domestici.
9 Cavo di alimentazione del
surriscaldatore
AC 2+GND 13 A
10 Cavo dell'alimentazione a
tariffa kWh ridotta (contatto
pulito)
DC 2 100 mA
(c)
T
M
M
B
1
2
5
3
4
6
7
8
C
E
H
I
G
F
I
D
A910
4PW53149-1 Page 14 Thursday, May 7, 2009 1:43 PM
