Manual de instalación
27
RKHBH/X016BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62576-2 – 10.2010
Procedimiento
Para cambiar uno o varios ajustes de campo siga las instrucciones
que se proporcionan a continuación.

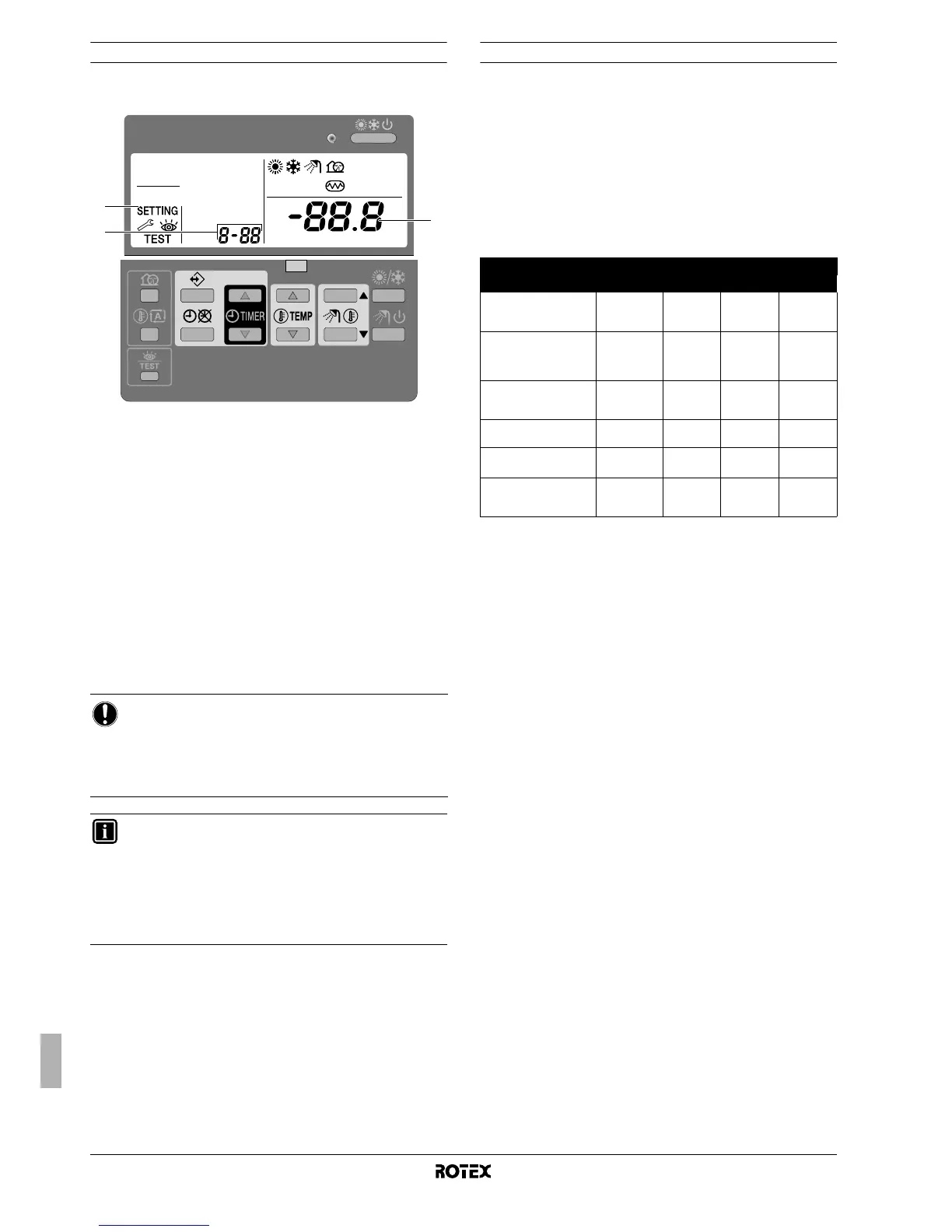

1 Pulse el botón z durante un mínimo de 5 segundos para
acceder al MODO DE AJUSTE DE CAMPO.
El icono $ (3) se mostrará en la pantalla. Se muestra el
código de ajuste de campo seleccionado ; (2), con el valor
de ajuste indicado a la derecha - (1).
2 Pulse el botón bgi para seleccionar el primer código de
ajuste de obra adecuado.
3 Pulse el botón bgj para seleccionar el segundo código
de ajuste de obra adecuado.
4 Pulse el botón pfi y el botón pfj para modificar
el valor del ajuste de campo seleccionado.
5 Guarde el nuevo valor ajustado pulsando el botón pr.
6 Repita los pasos 2 a 4 para cambiar otros ajustes de campo
según sea necesario.
7 Cuando finalice, pulse el botón z para salir del MODO DE
AJUSTE DE CAMPO
.
Descripción detallada
[0] Nivel de autorización del usuario
Si fuera necesario, los botones de la interfaz del usuario pueden
deshabilitarse para el usuario.
Hay tres niveles de autorización disponibles (véase la siguiente
tabla). El cambio entre el nivel 1 y el nivel 2/3 se realiza pulsando los
botones pfi y pfj simultáneamente, inmediatamente
seguido por los botones s y ba, durante al menos 5 segundos (en
modo normal). Tenga presente que no se proporciona ninguna
indicación en la interfaz de usuario. Cuando está seleccionado el
nivel 2/3, el nivel de autorización real, ya sea el nivel 2 o el 3, viene
determinado por el ajuste de campo [0-00].
[1] Punto de referencia dependiente de las condiciones
climatológicas
La configuración del punto de referencia dependiente de las
condiciones climáticas define los parámetros para el funcionamiento
de la unidad de forma dependiente de las condiciones climáticas.
Cuando el modo de funcionamiento dependiente de las condiciones
climáticas está activado, la temperatura del agua se determina
automáticamente dependiendo de la temperatura exterior: si la
temperatura exterior es baja el agua se calentará y viceversa. Con la
unidad ajustada en el modo dependiente de las condiciones
climáticas, el usuario puede cambiar la temperatura deseada del
agua arriba o abajo hasta un máximo de 5°C. Consulte el manual de
funcionamiento para obtener información detallada sobre el modo de
funcionamiento de la unidad en modo dependiente de las
condiciones climáticas.
■ Ajustes de campo para el funcionamiento de calefacción
■ [1-00] Temperatura ambiente baja (Lo_A): temperatura
exterior baja.
■ [1-01] Temperatura ambiente alta (Hi_A): temperatura
exterior alta.
■ [1-02] Punto de referencia a temperatura ambiente baja
(Lo_Ti): es la temperatura pretendida del agua de salida
cuando la temperatura exterior equivale o es inferior a la
temperatura ambiente baja (Lo_A).
Tenga presente que el valor Lo_Ti debería ser superior al
valor Hi_Ti, ya que es necesario poseer agua caliente para
temperaturas exteriores bajas (p. ej., Lo_A).
■ [1-03] Punto de referencia a temperatura ambiente alta
(Hi_Ti): es la temperatura pretendida del agua de salida
cuando la temperatura exterior equivale o es superior a la
temperatura ambiente alta (Hi_A).
Tenga presente que el valor Hi_Ti debería ser inferior al valor
Lo_Ti, ya que para temperaturas exteriores más cálidas (por
ejemplo, Hi_A) se requiere menos agua caliente.
AVISO
Los cambios realizados en un ajuste de campo
determinado sólo se guardarán si se pulsa el botón pr.
Si se desplaza hasta un nuevo código de ajuste de campo
o pulsa el botón z, se descartarán los cambios
realizados.
INFORMACIÓN
■ Antes del envío, los valores ajustados han sido
configurados conforme a las instrucciones que se
proporcionan en el apartado "8.10. Tabla de ajustes
de campo" en la página 41.
■ Al salir del MODO DE AJUSTE DE CAMPO, en la
pantalla LCD de la interfaz del usuario puede
aparecer "88" al inicializarse la unidad.
2
3
1
Botón
Nivel de autorización
1 2 3
Botón de modo de
funcionamiento
susurrante
s operable — —
Botón de punto de
referencia dependiente
de las condiciones
climáticas
ba operable — —
Botón de activación/
desactivación del
temporizador
pr operable operable —
Botón de
programación
< operable — —
Botones de ajuste
de hora
pfi
pfj
operable — —
Botón de inspección/
prueba de
funcionamiento
z operable — —
