Montaj kılavuzu
10
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
4. Aksesuarlar
4.1. Bu iç ünite ile verilen aksesuarlar
Bkz. şekil 1
1 Montaj kılavuzu
2 Kullanım kılavuzu
3 Kesme vanası
4 Kablo bağlantı şeması etiketi (iç ünite kapağının içinde)
5 İç ünite kapağı tespit vidası
6 Termistör + bağlantı kablosu (12 m)
5. İç üniteye genel bakış
5.1. İç ünitenin açılması

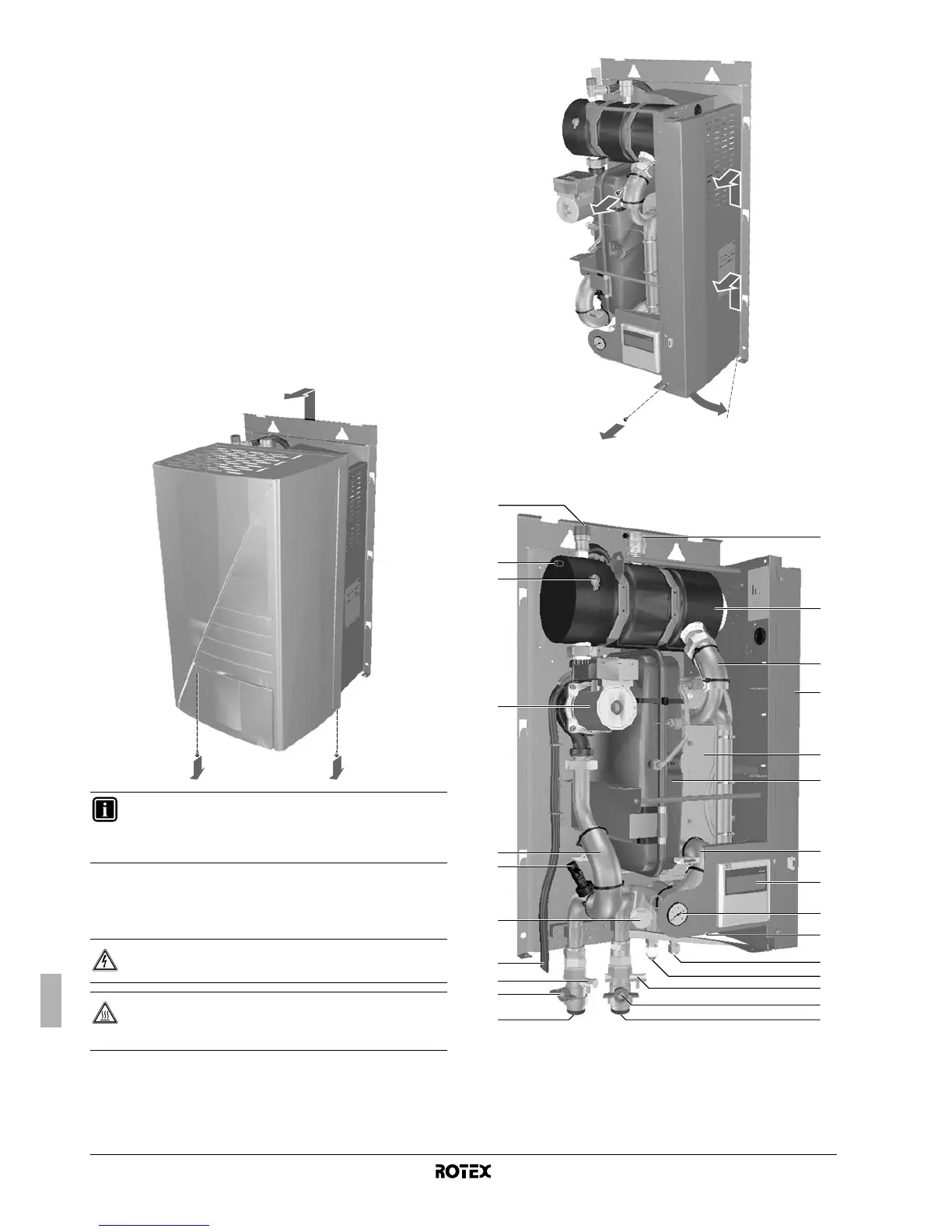

■ İç ünite kapağı üzerindeki ön kanat, manometre ve kullanıcı
arayüzüne erişim sağlar.
■ İç ünite kapağı, alttaki 2 vida söküldükten sonra kaldırılarak
çıkartılabilir.
■ Örneğin saha kablolarını bağlamak üzere anahtar kutusu
bileşenlerine erişmek için, anahtar kutusu servis panelini
çıkartabilirsiniz. Bunun için, öndeki vidaları gevşetin ve anahtar
kutusu servis panelini kaldırın.
5.2. Ana elemanlar
BİLGİ
Kapağı geri takarken de aynı vidaları kullanarak
sabitlediğinizden emin olun (vidalar, aksesuar olarak temin
edilebilir).
TEHLİKE: ELEKTRİK ÇARPMASI
Bkz. "2. Genel güvenlik önlemleri", sayfa 2.
TEHLİKE: BORULARA VE DAHİLİ PARÇALARA
DOKUNMAYIN
Bkz. "2. Genel güvenlik önlemleri", sayfa 2.
