Montaj kılavuzu
22
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010

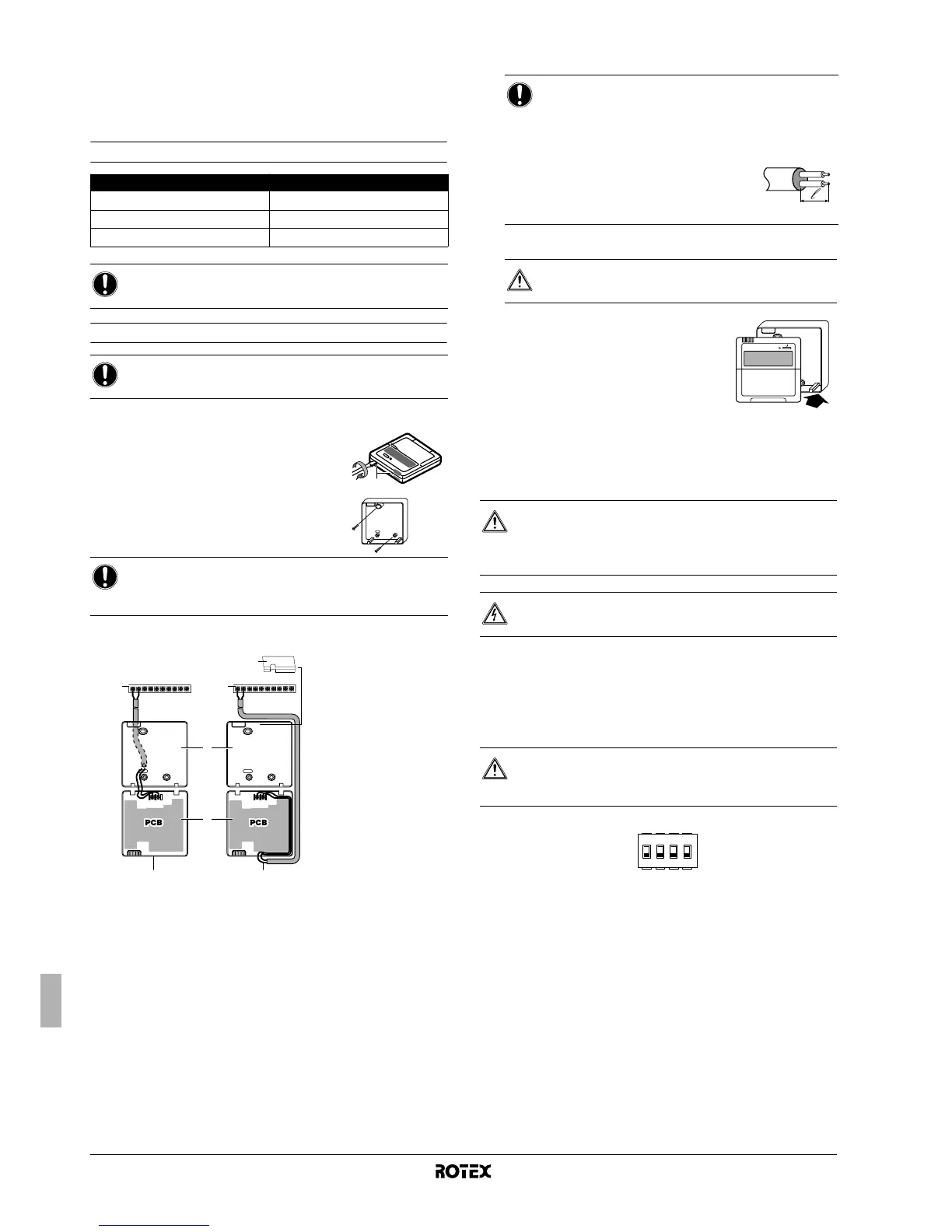

7.4. Dijital denetleyicinin yerinin değiştirilmesi
Dijital denetleyici fabrikada iç üniteye monte edilir. (Fabrika
çıkışındaki konumun için bkz. "5.2. Ana elemanlar", sayfa 10).
Gerekirse, dijital denetleyicinin yeri değiştirilebilir.
İç üniteye yalnızca 1 tane dijital denetleyici bağlanabileceğine dikkat edin.
Kablo bağlantı özellikleri
Montaj
1 Dijital denetleyicinin ön kısmını çıkarın.
Dijital denetleyicinin arka kısmındaki
yarıklara (1) düz uçlu bir tornavida takın ve
dijital denetleyicinin ön kısmını çıkarın.
2 Dijital denetleyiciyi düz bir yüzeye
sabitleyin.
3 Ünite kablolarını bağlayın.
1 Birim
2 Dijital kumandanın arka kısmı
3 Dijital kumandanın ön kısmı
4 Arkadan kablo bağlantısı
5 Yukarıdan kablo bağlantısı
6 Kabloyu geçirmek için parçayı yan keski vs. ile kesin.
Dijital denetleyicinin ön kısmının üstündeki terminalleri ve ünite
içindeki terminalleri (P1'i 16'ya ve P2'yi 16a'ya) bağlayın.
4 Dijital denetleyicinin üst kısmını yerine takın.
İlk önce alttaki klipslerden takmaya
başlayın.
8. İlk çalıştırma ve konfigürasyon
İç ünite, montaj ortamına (dış hava, takılan opsiyonlar, vs.) ve
kullanıcı düzeyine uyum için montör tarafından yapılandırılmalıdır.
8.1. DIP anahtar ayarlarına genel bakış
SS2 DIP anahtarı, anahtar kutusunun PCB'si üzerinde yer alır
(bkz. "5.3. Anahtar kutusu ana elemanları", sayfa 11) ve kullanım
sıcak suyu depo montajı, oda termostatı bağlantısı ve pompa
çalışmasının konfigürasyonuna imkan tanır.
Kablo özelliği Değer
Tipi 2 telli
Kesit 0,75-1,25 mm
2
Maksimum uzunluk 500 m
BİLDİRİM
Bağlantı kabloları kapsanmamıştır.
BİLDİRİM
Dijital denetleyici iç ortama monte edilmelidir.
BİLDİRİM
Dijital denetleyicinin alt kısmının biçimini bozmamak için,
montaj vidalarını aşırı sıkmamaya dikkat edin.
1
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
BİLDİRİM
■ Kablolar bağlanırken, elektrik parazitinin (harici
parazitlerin) önlenmesi için kablolar ile güç
besleme kabloları arasında belirli bir mesafe
bırakılmalıdır.
■ Dijital kumanda kasasının
içinden geçmesi gereken
bölümlerde kablo zırhını
soyun ( l ).
DİKKAT
Takarken kabloları sıkıştırmamaya dikkat edin.
DİKKAT
Bu bölümde yer alan bütün bilgilerin montör tarafından
sırasıyla okunması ve sistemin uygulanabilir şekilde
düzenlenmesi önemlidir.
TEHLİKE: ELEKTRİK ÇARPMASI
Bkz. "2. Genel güvenlik önlemleri", sayfa 2.
UYARI
Anahtar kutusu servis panelini açmadan ve DIP anahtar
ayarlarında değişiklik yapmadan önce güç kaynağını kesin.
1
4321
ONOFF
