5
1. Localisez l’adaptateur spécial (8) pour les mod-
èles indiqués ci-dessus.
2. Faites glisser l’adaptateur spécial dans le guide
de base comme illustré.
3. Appuyez sur l’adaptateur spécial pour qu’il se
bloque à sa place de façon que la languette soit
assujettie dans le petit trou du guide de pro-
fondeur.
4. Placez le bras du coupe-cercle (3) sur le guide
de profondeur et assujettissez-le à l’aide du bou-
ton fileté (4). Serrez pour qu’il soit solidement en
place.
R
obert Bosch Tool Corporation
1
800 W. Central Drive, Mount Prospect, IL 60056
1-877-ROTOZIP (1-877-768-6947)
www.rotozip.com
L

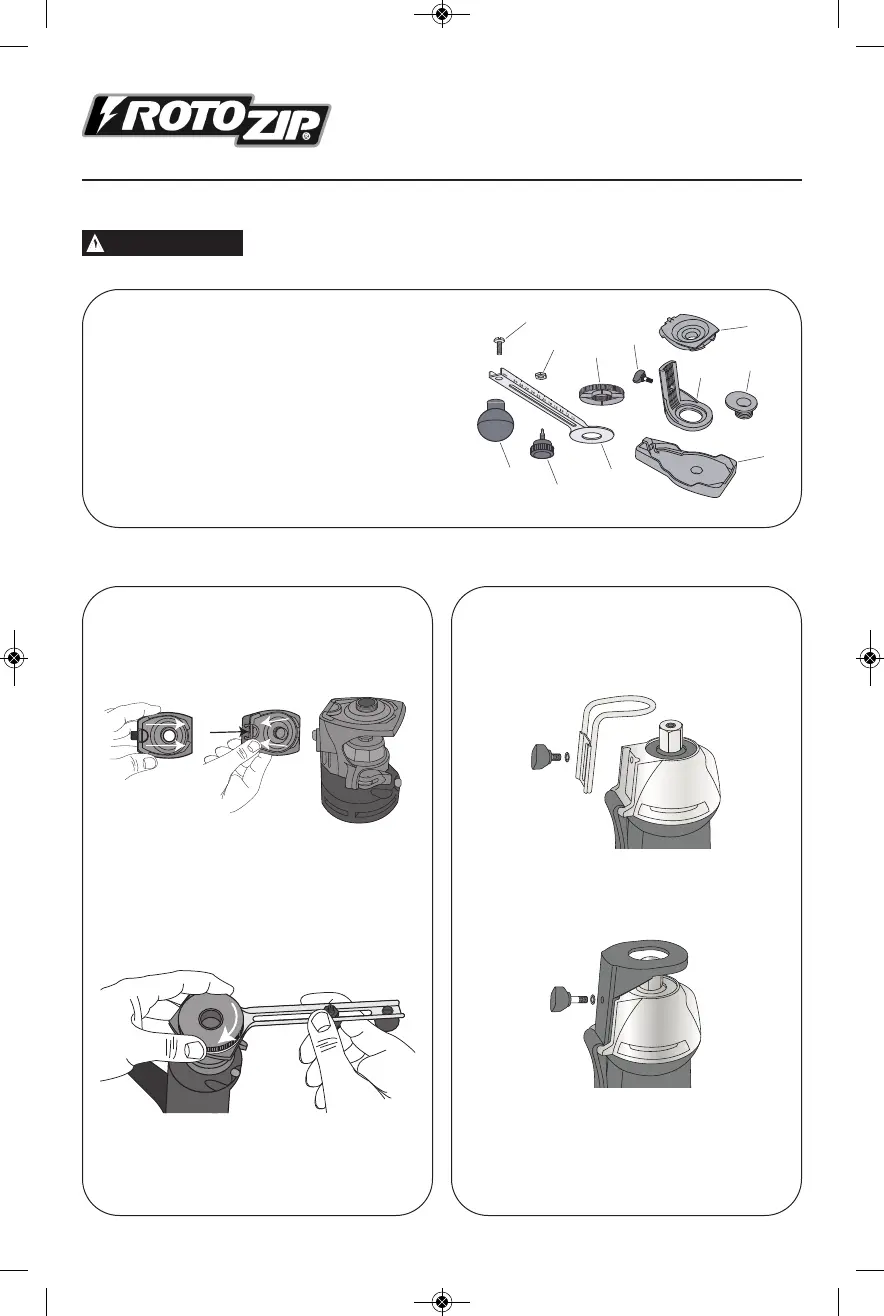

e guide de coupe-cercle CRCT4 utilise des adapta-
t
eurs spéciaux qui permettent de l’utiliser sur de nom-
b
reux modèles différents de Spiral Saw®. Localisez
les instructions pour votre modèle Spiral Saw®, puis
suivez soigneusement les instructions sur la façon
d’installer et d’utiliser le guide de coupe-cercle.
1 Vis
2 Écrou
3 Bras du coupe-cercle
4 Bouton fileté
5 Point de pivot
6 Bouton
7 Vis à oreilles longue
8-11 Adaptateurs spéciaux
MODÈLES REBEL, REVOLUTION,
PRO SERIES CLASSIC ET RZ1-RZ25
1. Localisez l’adaptateur spécial (9), la base ovale
(10) et la vis à oreilles longue (7) pour les modèles
indiqués ci-dessus.
2. Retirez le guide de profondeur et la vis à oreilles
courte de votre outil et mettez-les de côté. Utilisez
la rondelle de blocage lors de l’étape suivante.
3. Attachez l’adaptateur spécial (9) à votre outil au
moyen de la vis à oreilles longue (7) et de la ron-
delle de blocage de votre outil comme illustré.
MODÈLES DR1 ET CR18L
Fixation à l'outil
Débranchez la fiche de la prise de courant avant d’assembler l’outil, de faire des
réglages ou de changer d’accessoires. De telles mesures de sécurité préventives
r
éduisent le risque de démarrage accidentel de l’outil.
AVERTISSEMENT
Kit de coupe-cercle (accessoire) MODÈLE CRCT4
continu de la page suivante
