L
a guía de corte de círculos CRCT4 utiliza adaptadores
especiales que permiten usarla en muchos modelos dis-
tintos de sierra Spiral Saw®. Localice las instrucciones
para su modelo de Spiral Saw® y luego siga detenida-
mente dichas instrucciones sobre cómo instalar y utilizar
l
a guía de corte de círculos.

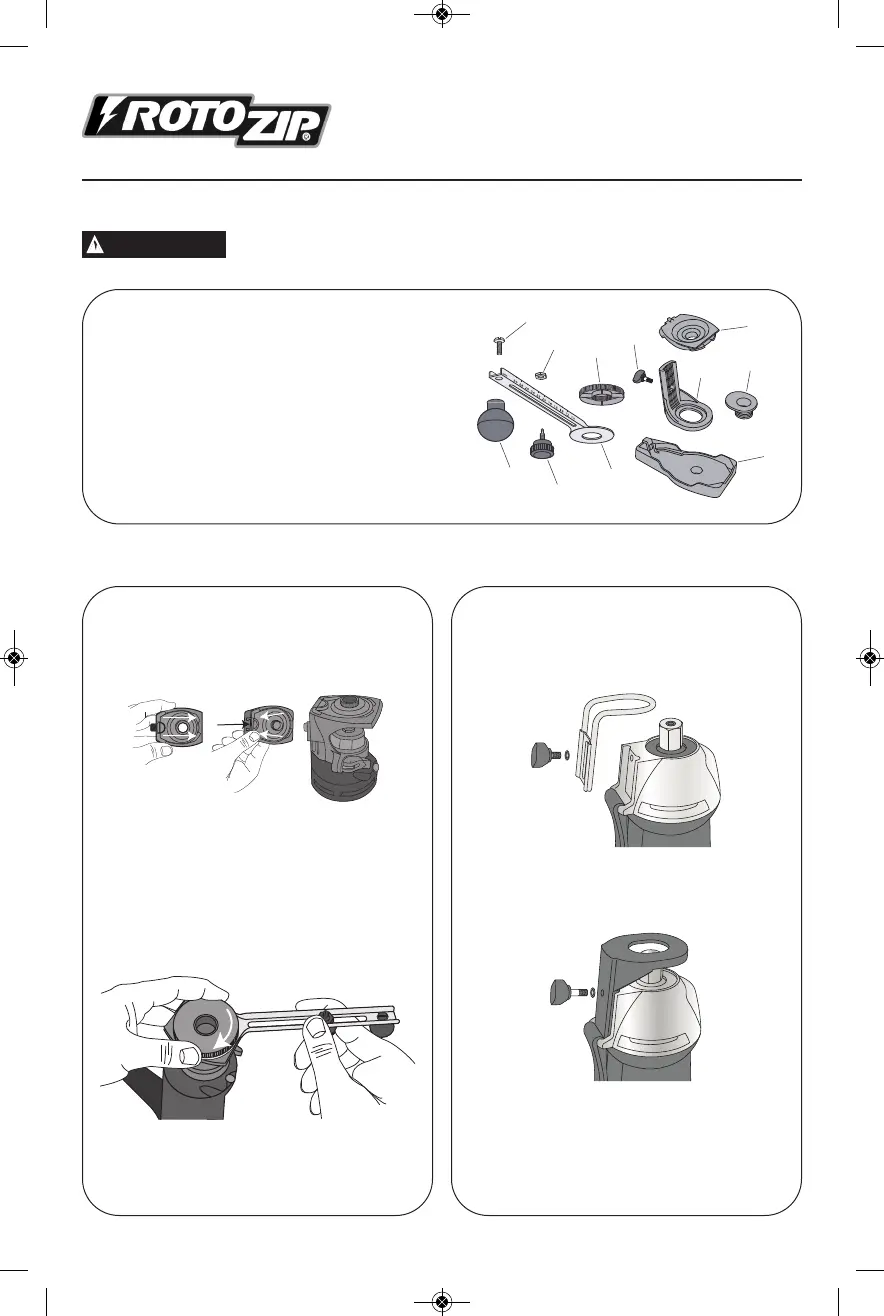

1 Tornillo
2 Tuerca
3 Brazo del cortador
circular
4 Perilla roscada
5 Punto de pivote
6 Perilla
7 tornillo de mariposa largo
8-11 Adaptadores especiales
MODELOS REBEL, REVOLUTION,
PRO SERIES CLASSIC Y RZ1-RZ25
Conectar a la herramienta
Desconecte el enchufe de la fuente de alimentación antes de hacer cualquier ensam-
blaje o ajuste, o cambiar accesorios. Dichas medidas preventivas de seguridad reducen
e
l riesgo de arrancar la herramienta accidentalmente.
1. Localice el adaptador especial (8) para los mod-
elos indicados más arriba.
2. Deslice el adaptador especial al interior de la
guía de la base, de la manera que se muestra en
la ilustración.
3. Acople a presión el adaptador en la posición
correcta, de manera que la lengüeta quede asegu-
rada en el agujero pequeño de la guía de profun-
didad.
4. Coloque el brazo del cortador de círculos (3) en
la guía de profundidad y asegúrelo con la perilla
roscada (4). Apriete firmemente.
MODELOS DR1 Y CR18L
1. Localice el adaptador especial (9), la base oval
(10) y el tornillo de mariposa largo (7) para los
modelos indicados más arriba.
2. Retire la guía de profundidad y el tornillo de
mariposa corto de su herramienta y póngalos a un
lado. Utilice la arandela de seguridad en el próxi-
mo paso.
3. Instale el adaptador especial (9) en su her-
ramienta con el tornillo de mariposa largo (7) y la
arandela de seguridad de dicha herramienta, de la
manera que se muestra en la ilustración.
Juego de aditamentos de corte circular MODELO CRCT4
ADVERTENCIA
continuado en la página siguiente
