7
ARMADO
Si la sierra tiene agujeros que no se alinean con las ranuras
de los apoyos de montaje:
Desconecte la sierra y asegure el brazo de la sierra en la posición
inferior.
Monte la sierra en una superficie de montaje de 13 mm (1/2
pulg.) de espesor por lo menos con tornillo de cabeza hex. de
3/8 pulg., arandelas de seguridad y tuercas hexagonales (no
vienen incluidos).
Taladre unos agujeros en la superficie de montaje que coincidan
con las ranuras de los apoyos de montaje de la sierra.
Proceda con la instalación como se explicó anteriormente.

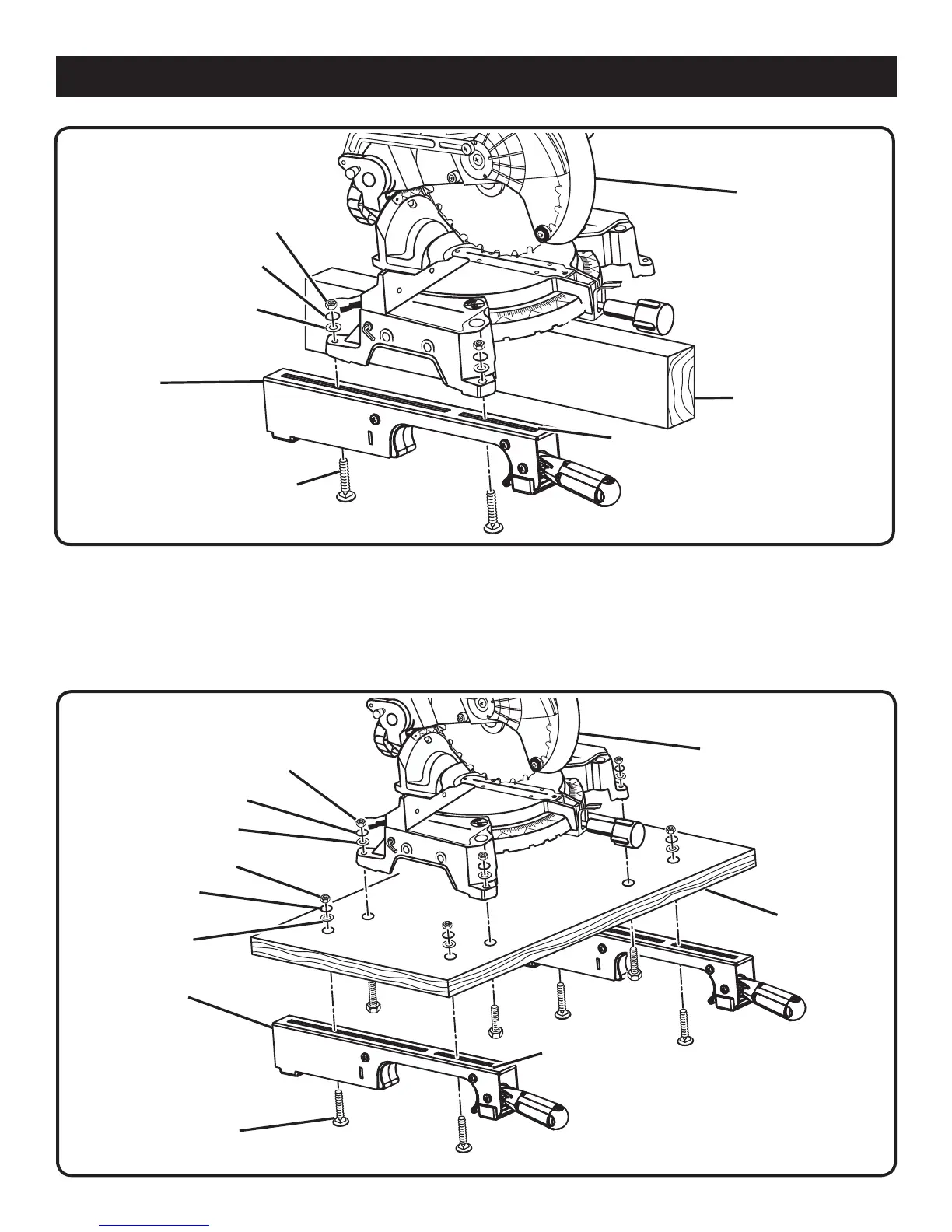

Fig. 6
SIERRA
INGLETEADORA
APOYO DE
MONTAJE DE LA
SIERRA
PERNO DE
CARRUAJE
ARANDELA PLANA
TUERCA
RANURA
2 x 4
SIERRA
INGLETEADORA
APOYO
DE MONTAJE
DE LA SIERRA
RANURA
PERNO
DE CARRUAJE
TUERCA
SUPERFICIE
DE MONTAJE
Fig. 7
ARANDELA DE SEGURIDAD
ARANDELA DE SEGURIDAD
TUERCA
ARANDELA PLANA
ARANDELA DE
SEGURIDAD
ARANDELA PLANA
