ASSEMBLAGE
Si la scie comporte des trous qui ne s’alignent pas sur
les fentes des supports de montage :
Débrancher la scie et verrouiller le bras en position
abaissée.
Monter la scie sur une planche d’au moins 13 mm
(1/2 po) d’épaisseur au moyen de quatre vis hex. 5/16
po, rondelles et écrous à six pans (non inclus).
Percer des trous dans la planche, correspondant à ceux
du support de montage de la scie.
Monter la scie comme décrit précédemment.

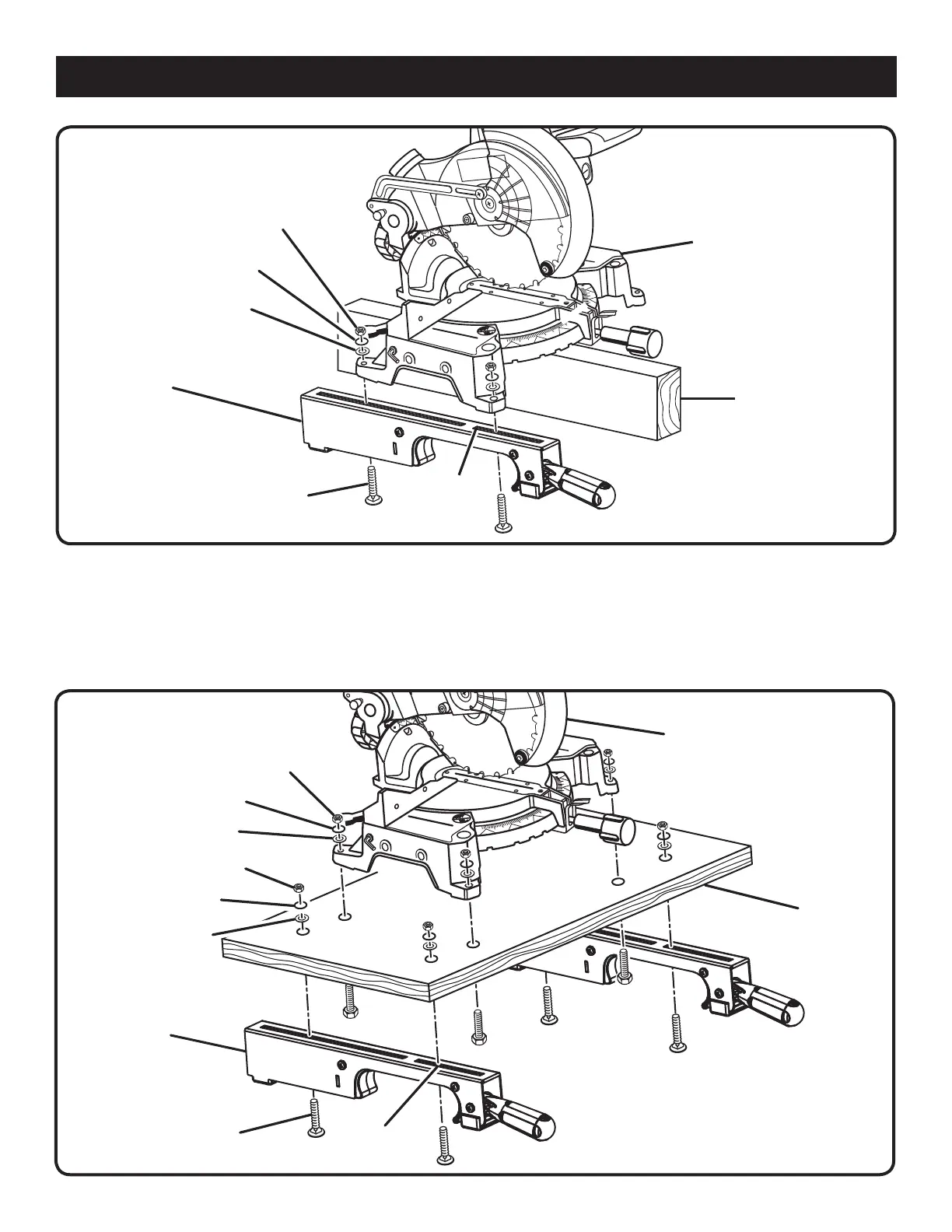

Fig. 6
SCIE À
ONGLETS
SUPPORT
DE MONTAGE
DE SCIE
BOULON DE
CARROSSIER
RONDELLE PLATE
ÉCROU
FENTE
2 x 4
SCIE À ONGLETS
SUPPORT
DE MONTAGE
DE SCIE
FENTE
BOULON DE
CARROSSIER
ÉCROU
SURFACE
DE MONTAGE
Fig. 7
RONDELLE FREIN
RONDELLE FREIN
ÉCROU
RONDELLE PLATE
RONDELLE FREIN
RONDELLE PLATE
