Ryobi P1832 - Page 24

10

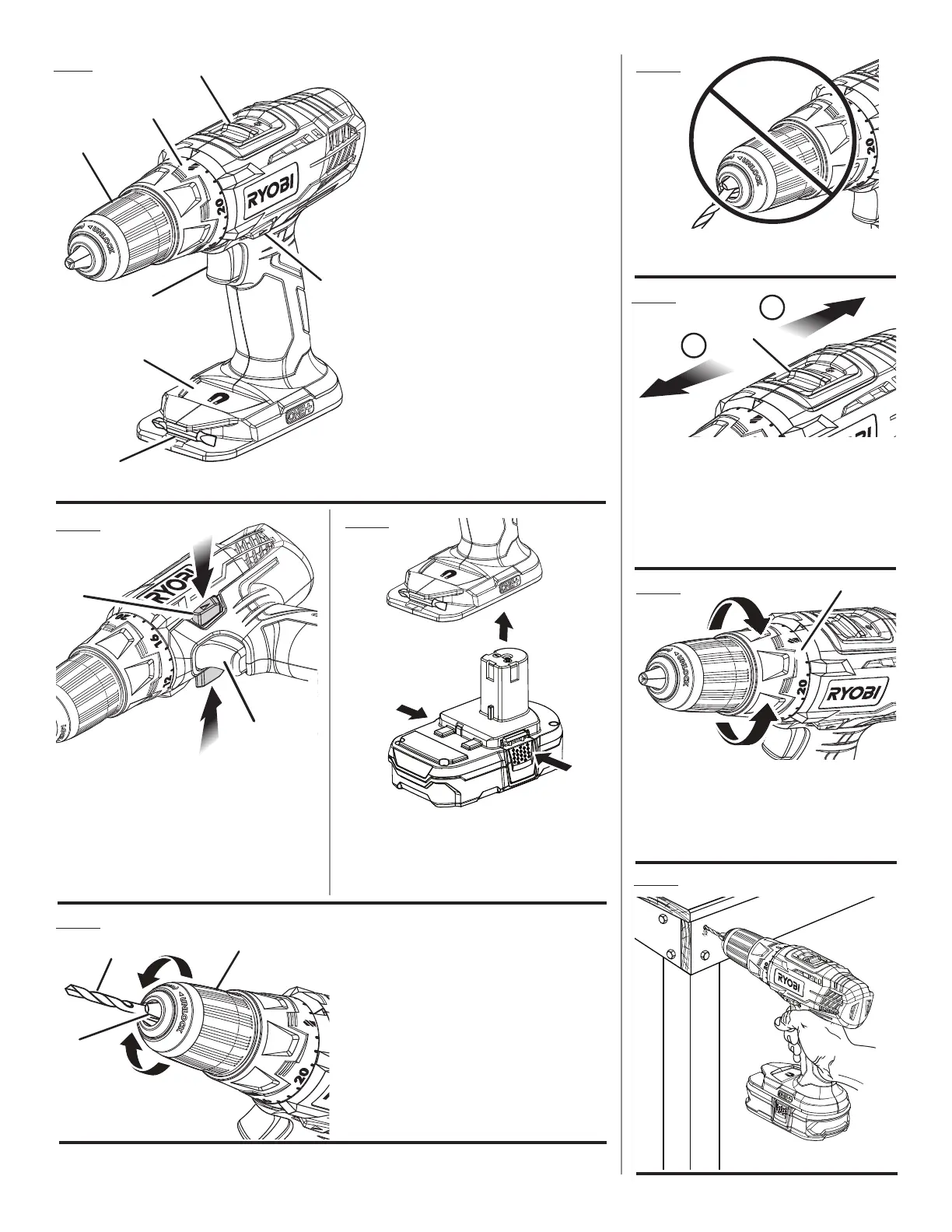

Fig. 3
Fig. 4
A - Depress latch to release battery pack
(appuyer sur les loquets pour libérer le bloc-
pile, para soltar el paquete de baterías oprima
los pestillos)
Fig. 2
A
A
P277
A - Two-speed gear train (high-low) [train
d’engrenages à deux vitesses (haute et
basse), engranaje de dos velocidades
(alta-baja)]
B - Torque adjustment ring (bague de
réglage du couple, anillo de ajuste de
fuerza de torsión)
C - Keyless chuck (mandrin sans clé,
portabrocas de apriete sin llave)
D - Switch trigger (gâchette, gatillo del
interruptor)
E - Mag Tray
™
(screw holder) [Mag Tray
™
(compartiment à vis), Mag Tray
™
(compartimiento para tornillos)]
F - Bit storage (rangement d’embouts,
compartimiento de brocas)
G - Direction of rotation selector (forward/
reverse/center lock) [sélecteur de
sens de rotation (avant / arrière /
verrouillage central), selector de
sentido de rotación (adelante, atrás,
seguro en el centro)]
C
F
B
D
A
E
G
Fig. 1
A - Direction of rotation selector (sélecteur de
sens de rotation, selector de sentido de
rotación)
B - Forward (rotation avant, marcha adelante)
C - Switch trigger (gâchette, gatillo del
interruptor)
D - Reverse (rotation arrière, marcha atrás)
B
D
A
C
RIGHT/CORRECT/FORMA CORRECTA
A - Keyless chuck (mandrin sans clé,
portabrocas de apriete sin llave)
B - Open (release) [open (libération), open
(aflojar)]
C - Chuck jaws (mors du mandrin, mordazas
del portabrocas)
D - Drill bit (embout, broca)
E - Close (tighten) [close (blocage), close
(apretar)]
E
D
B
A
C
WRONG/INCORRECT /
FORMA INCORRECTA
Fig. 5
A - Low speed (1) (basse vitesse, baja
velocidad)
B - High speed (2) (haute vitesse, alta velocidad)
C - High-low speed switch (commutateur de
haute/basse vitesse, interruptor de baja/alta
velocidad)
A
B
C
1
2
A
B
C
Fig. 6
Fig. 7
A - To decrease torque (pour réduire le couple,
para disminuir la fuerza de torsión)
B - To increase torque (pour augmenter le
couple, para aumentar la fuerza de torsión)
C - Torque adjustment ring (bague de réglage du
couple, anillo de ajuste de fuerza de torsión)
