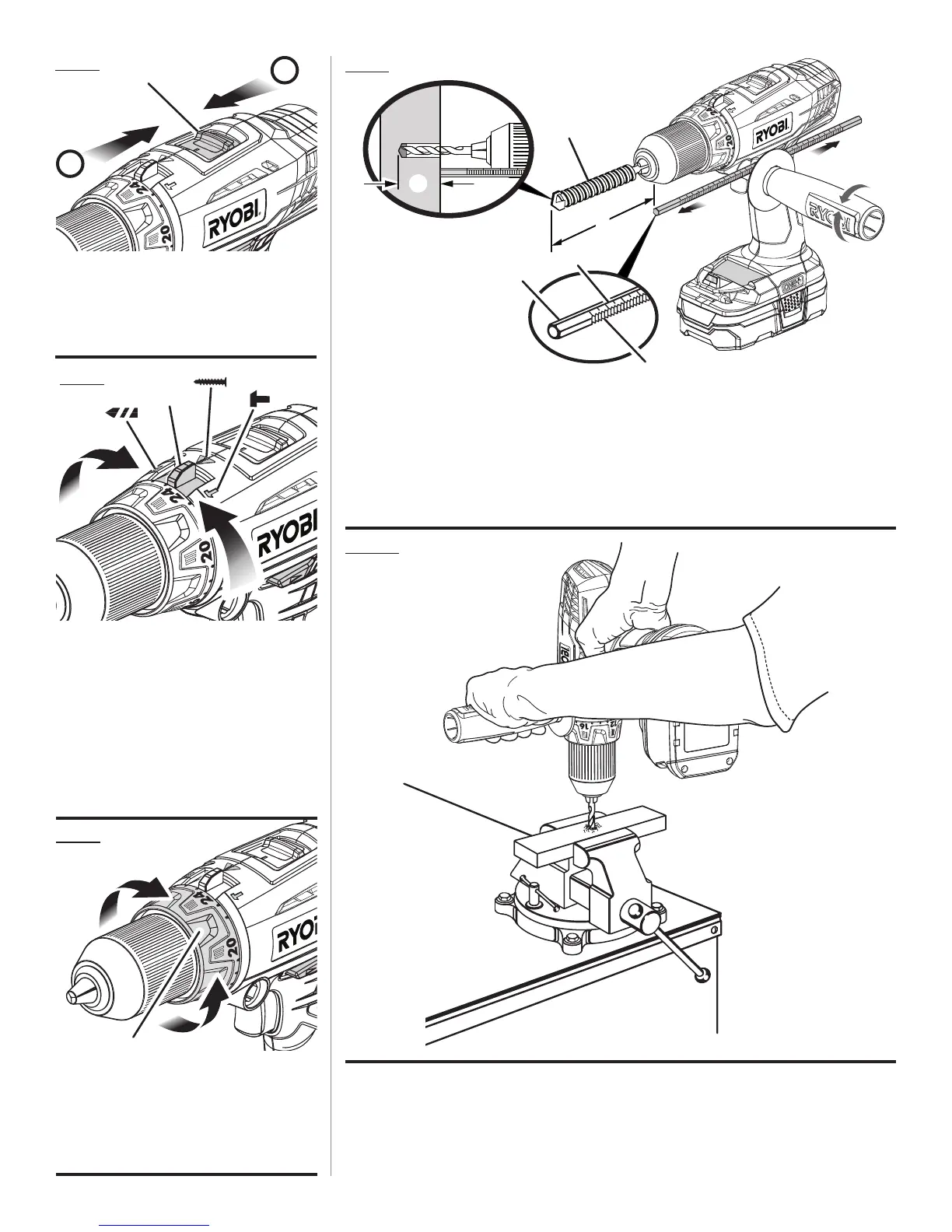

A - Torque adjustment ring (bague de réglage
du couple, anillo de ajuste de fuerza de
torsión)
B - To decrease torque (pour réduire le couple,
para disminuir la fuerza de torsión)
C - To increase torque (pour augmenter le
couple, para aumentar la fuerza de torsión)
B
A
C
Fig. 7
A - Two-speed gear train [HIGH (2) – LOW (1)]
[train d’engrenages à deux vitesses (haute et
basse, engranaje de dos velocidades (alta-
baja)]
B - Low speed (basse vitesse, velocidad baja)
C - High speed (haute vitesse, velocidad alta)
Fig. 6
A - Quick mode selector (sélecteur de mode
rapide, selector de modo rápido)
B - Drive mode (mode de viisage, modo de
atornillado)
C - Drill mode, “torque adjustment not active”
(mode de perçage “réglage de couple
désactive”, modo de taladrado “ajuste de
fuerza de torsion inactivo”)
D - Hammer mode “torque adjustment not
active” (mode de percussion “réglage de
couple désactive”, modo de percusión
“ajuste de fuerza de torsion inactivo”)
B
A
C
D
Fig. 8
Fig. 9
E
H
F
B
B
C
A
C
A - Drilling depth (profondeur de perçage,
profundidad de taladrado)
B - Drill bit (foret, broca)
C - Depth stop rod (tige de butée de profondeur,
barra limitadora de produndidad)
D - Scale (échelle, indicador de la escala)
E - Teeth (dents, dientes)
D
I
G
F - To increase drilling depth (pour augmenter
la profondeur de perçage, para aumentar la
projundidad de taladrado)
G - To decrease drilling depth (pour réduire la
profondeur de perçage, para disminuir la
profundidad de taladrado)
H - To tighten (pour serrer, para apretar)
I - To loosen (pour desserrer, para aflojar)
Fig. 10
A
A
