Saba 9241 - Page 8

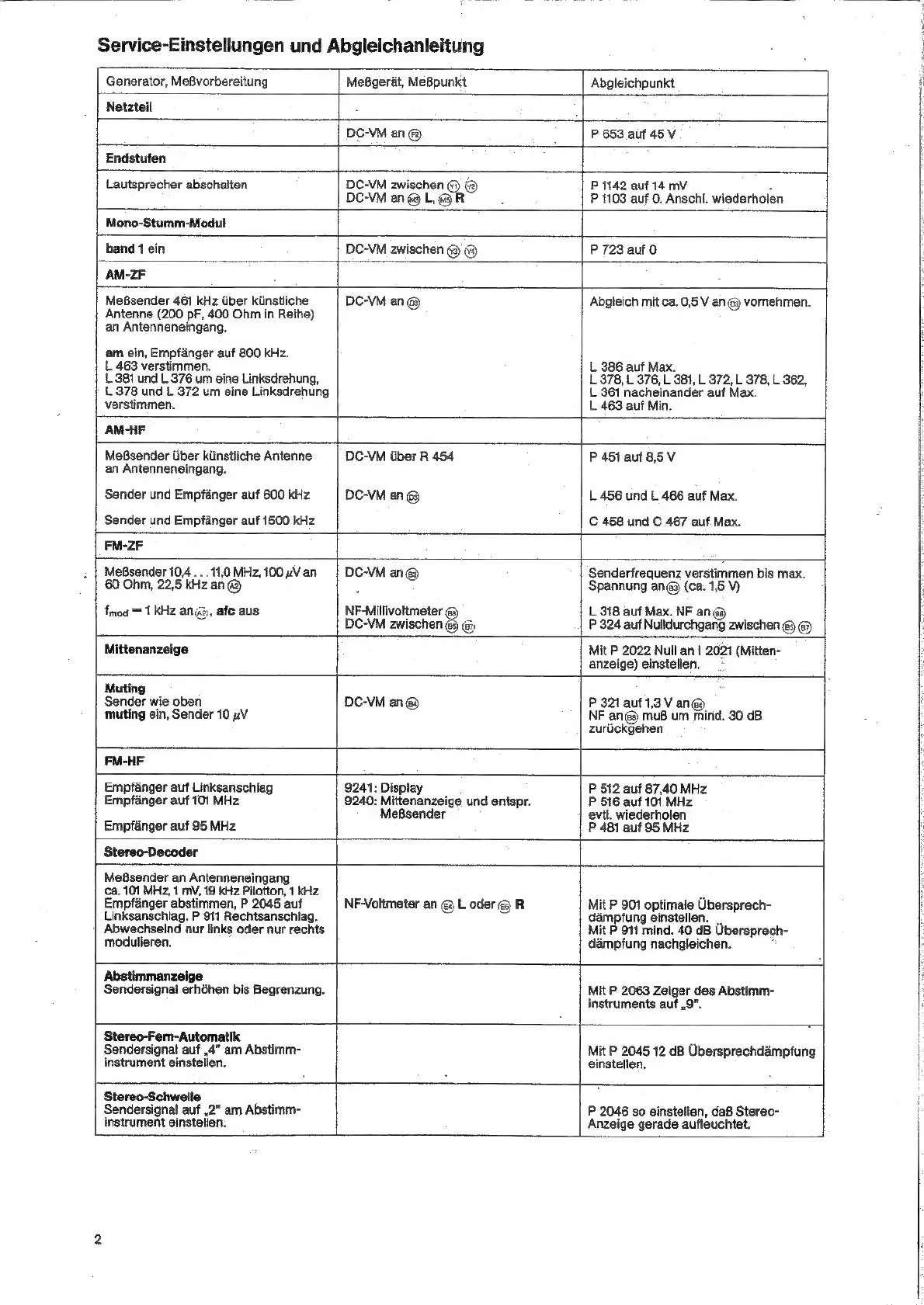

Service-Einstellungen und Abgleichanleitung
Generator, MeBvorbereitung MeBgerat, MeBpunkt Abgleichpunkt
Netzteil
DC-VM an @ P 653 auf 45 V
Endstufen
Lautsprecher abschalten
DC-VM zwischen @ @
DC-VM an @ L, @ Re
P1142 auf 14 mV is
P 1103 auf 0. Anschi. wiederholen
Mono-Stumm-Modul
Antenne (200 pF, 400 Ohm in Reihe)
an Antenneneingang.
am ein, Empfanger auf 800 kHz.
L 463 verstimmen.
L381 und L 376 um eine Linksdrehung,
L 378 und L 372 um eine Linksdrehung
band 1 ein DC-VM zwischen @ @ P 723 auf 0
AM-ZF
MeBsender 461 kHz iiber kiinstliche DC-VM an Abgleich mit ca. 0,5 V an @ vornehmen.
L 386 auf Max.
L378, L376, L 381, L 372, L 378, L 362,
L 361 nacheinander auf Max.
60 Ohm, 22,5 kHz an @
tmod = 1 KHz ang), afe aus
NF-Millivoltmeter @@)
DC-VM zwischen 65
verstimmen. L 463 auf Min.
AM-HF
MeBsender iiber kiinstliche Antenne DC-VM liber R 454 P 451 auf 8,5 V
an Antenneneingang.
Sender und Empfanger auf 600 KHz DC-VM an @ L 456 und L 466 auf Max.
Sender und Empfanger auf 1500 kHz C 458 und C 467 auf Max.
FM-ZF
MeBsender 10/4 . . . 11,0 MHz, 100 xV an DC-VM an@ Senderfrequenz verstimmen bis max.
Spannung an@ (ca. 1,5 V)
L318 auf Max. NF an @)
P 324 auf Nulldurchgang zwischen
Mittenanzeige Mit P 2022 Null an | 2021 (Mitten-
anzeige) einstellen.
Muting
Sender wie oben DC-VM an @ P 321 auf 1,3 V ang
muting ein, Sender 10 nV NF an @ muB um mind. 30 dB
zuriickgehen
FM-HF
Empfanger auf Linksanschiag 9241: Display P 512 auf 87,40 MHz
Empfanger auf 101 MHz 9240: Mittenanzeige und entspr. P 516 auf 101 MHz
MeBsender evtl. wiederholen
Empfanger auf 95 MHz P 481 auf 95 MHz
Stereo-Decoder
MeBsender an Antenneneingang
ca. 101 MHz, 1 mV, 19 KHz Pilotton, 1 KHz
Empfanger abstimmen, P 2045 auf
Linksanschlag. P 911 Rechtsanschlag.
Abwechselnd nur links oder nur rechts
modulieren.
NF-Voltmeter an @ L oder @ R
Mit P 901 optimale Ubersprech-
dampfung einstellen. _
Mit P 911 mind. 40 dB Ubersprech-
dampfung nachgleichen.
Sendersignal auf ,2” am Abstimm-
instrument einstellen.
Abstimmanzeige
Sendersignal erhéhen bis Begrenzung. Mit P 2063 Zeiger des Abstimm-
instruments auf ,9”.
Stereo-Fern-Automatik _
Sendersignal auf ,4” am Abstimm- Mit P 2045 12 dB Ubersprechdampfung
instrument einstellen. einstellen.
Stereo-Schwelle
P 2046 so einstellen, daB Stereo-
Anzeige gerade aufleuchtet.
