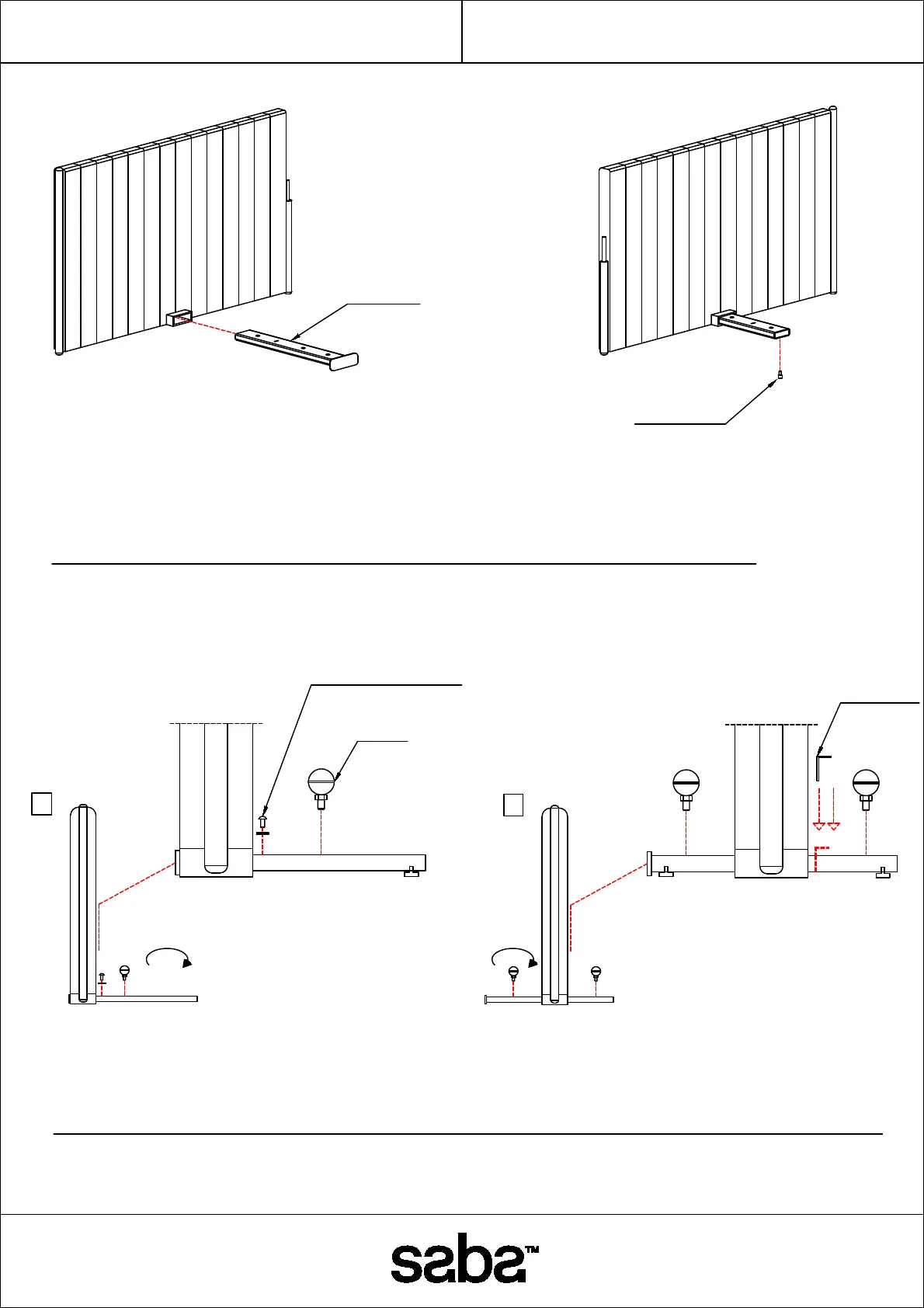

3 - IN POSIZIONE A, CON LA SEDUTA SOLO SU UN LATO, INSERIRE LA STAFFA COMPLETAMENTE, AVVITARE IL PERNO
DI FISSAGGIO SUL FORO CENTRALE, E AVVITARE VITE E RONDELLA SUL FORO VICINO LO SCHIENALE.
IN POSIZIONE B, CON LA SEDUTA SU ENTRAMBI I LATI, INSERIRE LA STAFFA ED AVVITARE DUE PERNI SUI FORI ESTERNI.
INSERIRE IL LAMIERINO SULLA FERITOIA PER BLOCCARE LA STAFFA AL MANICOTTO.
3 - IN POSITION A, WITH THE SEAT ONLY ON ONE SIDE, INSERT THE BRACKET COMPLETELY AND SCREW THE
FIXING PIN INTO THE CENTRAL HOLE AND THE SCREW AND WASHER ON FIRST HOLE. IN POSITION B, WITH THE SEAT
ON BOTH SIDES, INSERT THE BRACKET AND SCREW TWO PINS INTO THE OUTER HOLES. INSERT THE METAL PLATE
INTO THE SLOT TO LOCK THE BRACKET TO THE SLEEVE.
Rev.02 - 3
MONTAGGIO
ACCESSORI SCHIENALE
BACKREST ACCESSORY
ASSEMBLY
2 - INSERIRE LA STAFFA SUL MANICOTTO DELLO SCHIENALE, CON I FORI RIVOLTI VERSO L'ALTO.
ATTENZIONE: L'APPOGGIO DELLA STAFFA DEVE ESSERE SEMPRE RIVOLTO VERSO L'ESTERNO
DELLA COMPOSIZIONE. INSERIRE IL PARACOLPO NELLA PARTE OPPOSTA.
2 - INSERT THE BRACKET ONTO THE SLEEVE OF THE BACKREST, WITH THE HOLES FACING UPWARD.
CAUTION: THE BRACKET'S SUPPORT MUST ALWAYS BE FACING OUTWARD FROM THE ASSEMBLY.
INSERT THE BUFFER ON THE OPPOSITE SIDE.
STAFFA
BRACKET
PARACOLPO
BUFFER
PERNO
BALL
A
LAMIERINO
BLADE
B
VITE e RONDELLA
SCREW and WASHER
