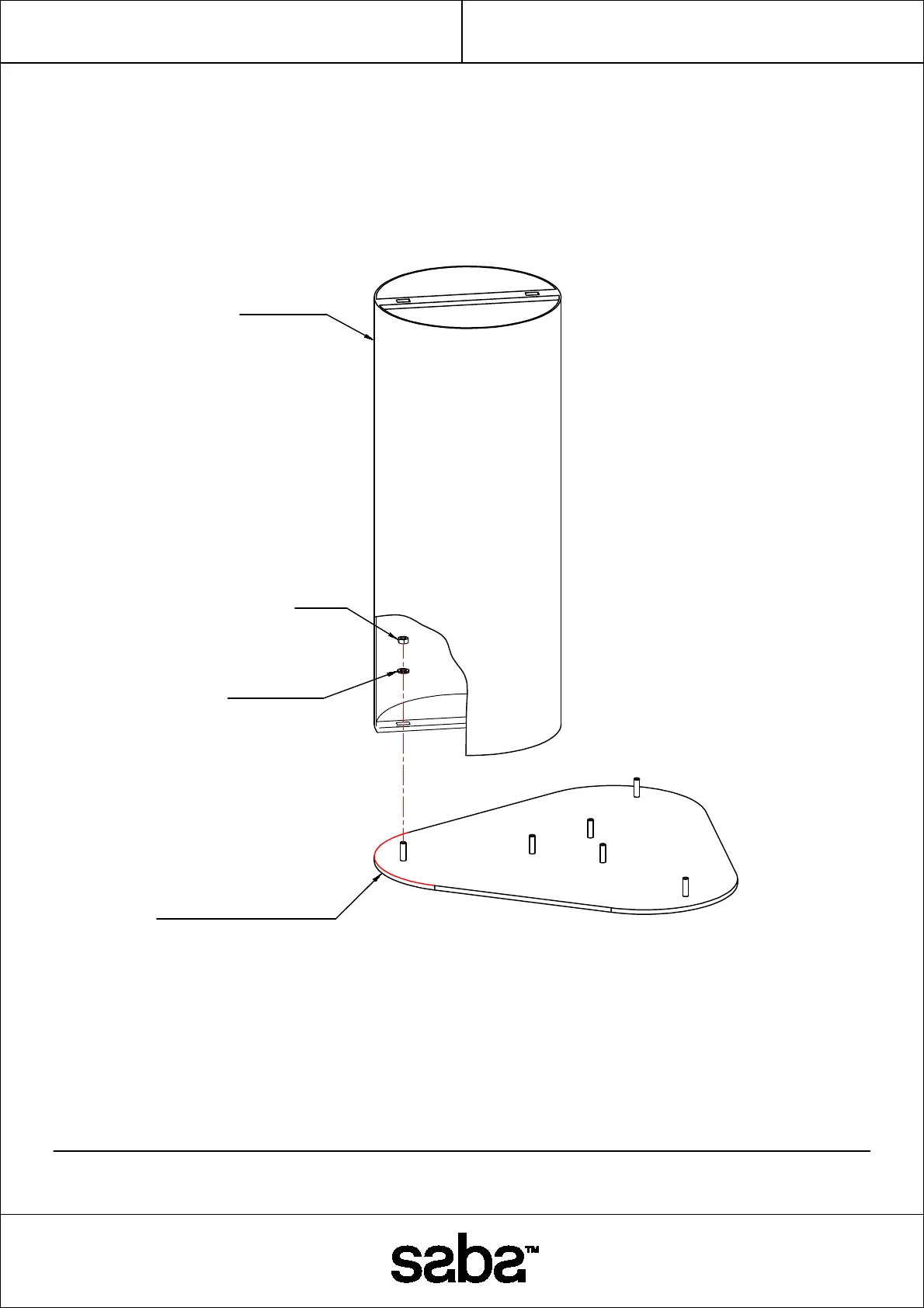

1 - APPOGGIARE LA PIASTRA SUPERIORE (CON I PERNI SALDATI) SU UN PANNO MORBIDO PER EVITARE CHE SI GRAFFI.
POSIZIONARE IL CILINDRO CENTRANDO I FORI CON I PERNI DELLA PIASTRA, E I CILINDRI CON LA SAGOMA DELLA
PIASTRA, POI AVVITARE I DADO CON LE RONDELLE. ESEGUIRE LA STESSA OPERAZIONE CON GLI ALTRI CILINDRI.
1 - PLACE THE TOP PLATE (WITH WELDED PINS) ON A SOFT CLOTH TO AVOID SCRATCHES. PLACE THE CYLINDER
CENTERING THE HOLES WITH THE PINS OF THE PLATE, AND THE CYLINDERS WITH THE SHAPE OF THE PLATE, THEN
SCREW THE NUTS AND THE WASHERS. DO THE SAME OPERATION WITH THE OTHER CYLINDERS.
MONTAGGIO PIASTRA SUPERIORE
Rev.00 - 2
TOP PLATE ASSEMBLY
CILINDRO
CYLINDER
DADO
NUT
RONDELLA
WASHER
PIASTRA SUPERIORE
TOP PLATE
