2 - APPOGGIARE GLI ELEMENTI, INSERIRE I DADI
MANICOTTO E POI AVVITARE LE VITI.
2 - PLACE THE ELEMENTS, INSERT THE SLEEVE
NUTS AND THEN TIGHTEN THE SCREWS.
1 - AVVICINARE I DUE ELEMENTI, CENTRANDO I FORI.
PIASTRA
ELEMENTO CENTRALE
PLATE ON
CENTRAL UNIT
centrale
central unit
centrale
central unit
DADO MANICOTTO M8
M8 SLEEVE NUT
VITE
SCREW
1 - BRING THE TWO ELEMENTS TOGETHER,
AND ALIGNING THEM WITH THE HOLES.

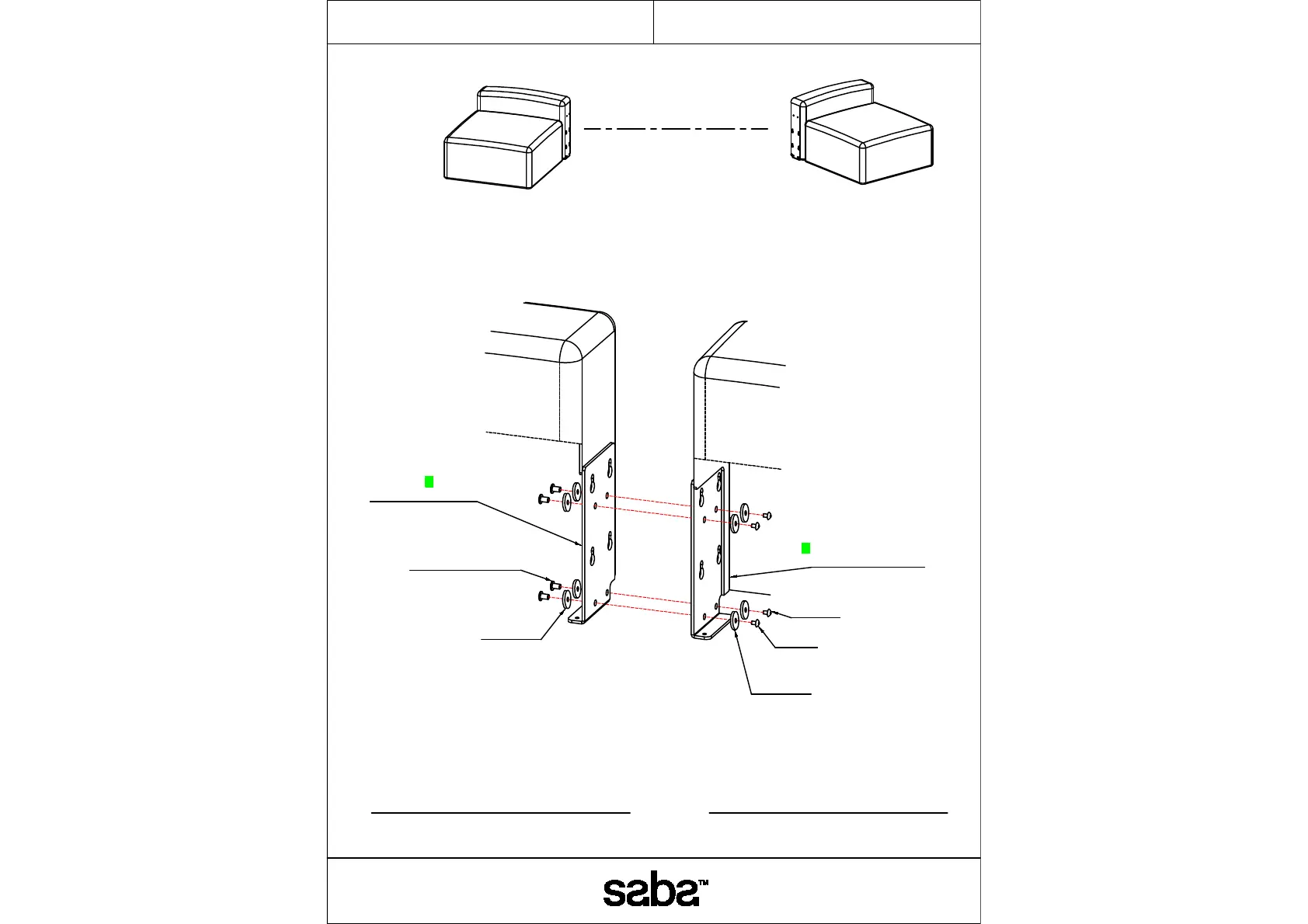

MONTAGGIO UNITA' CENTRALI
ASSEMBLING CENTRAL UNITS
Rev.03 - 5
PIASTRA
ELEMENTO CENTRALE
PLATE ON
CENTRAL UNIT
M8x10÷12
RONDELLA
WASHER
RONDELLA
WASHER
