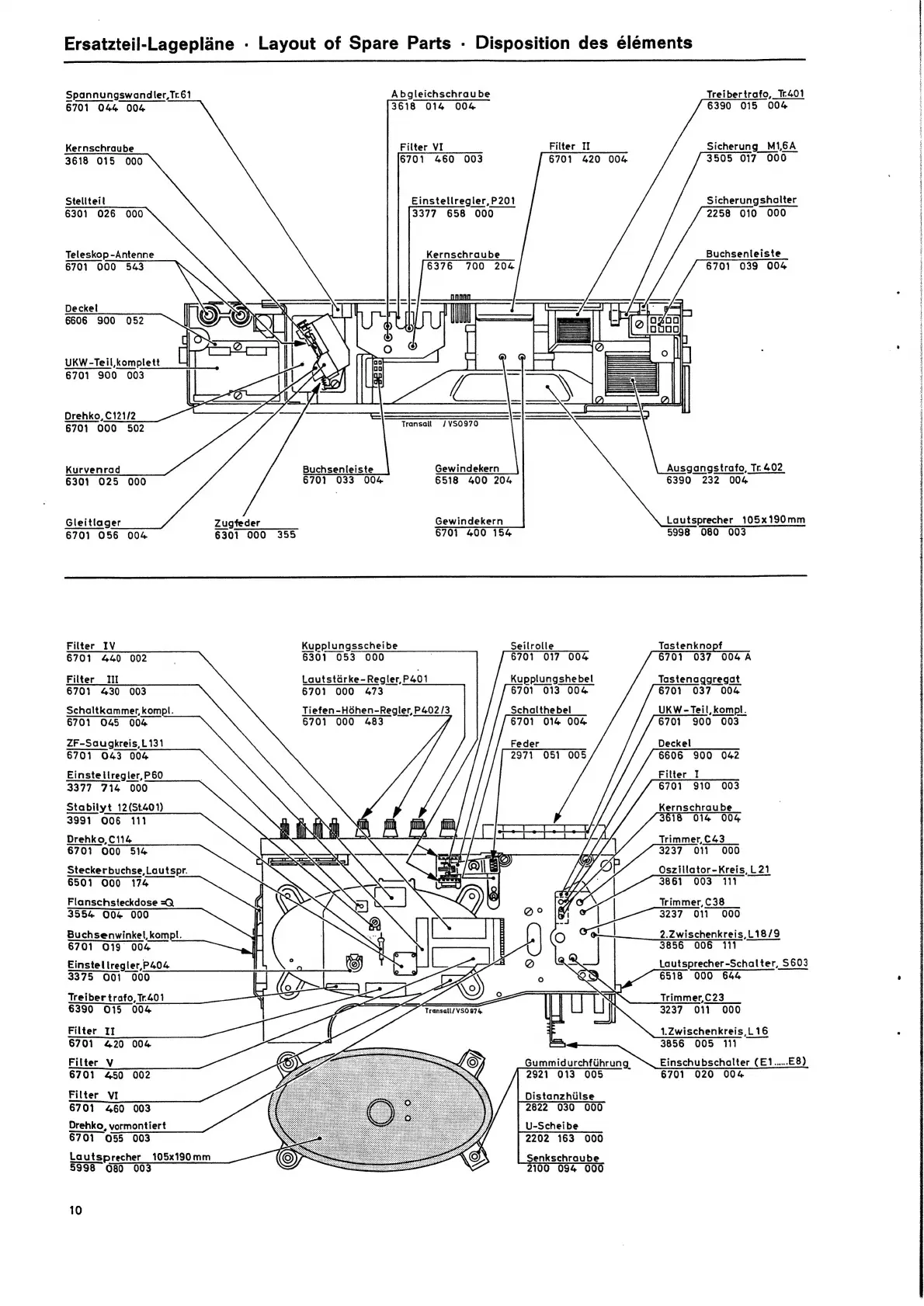

Saba Transall de Luxe automatic - Spare Parts Layout - Chassis Components

Ersatzteil-Lageplane - Layout of Spare Parts - Disposition des éléments
Spannungswandler,Tr.61 Abgleichschraube Treibertrafo, 1401
6701 044 004 3618 014 004 6390 015 004
Filter VI Filter IT
6701 460 003 6701 420 004
Kernschraube
3618 015 000
Sicherung M1,6
3505 017 000
Steliteilt
6301 026 000
Einstellregler,P201
3377 658 000
Sicherungshalter
2258 010 000
Teleskop -Antenne
JElESKO
Buchsenleiste
6701
000
543
6701 039 O04
Kernschraube
6376 700 204
—}—j_f_
Deckel
6606 900 052
UKW-Teil,komplett
6701 900 003
Drehko, C121/2
6701
000
502
Transalt
/VSO970
Kurvenrad Buchsenleiste Gewindekern Ausgangstrafo, Tr 402
6301 025 000 6701 033 004 6518 400 204 6390 232 004
Gleitlager
Zugfeder
Gewindekern
Lautsprecher
105x190mm
6701 O56 004 6301 000 355 6701 400 154 5998 080 003
Filter IV Kupplungsscheibe Seilrolle Tastenknopf
6701 440 002 . 6301 053 000 6701 017 004 6701 037 OO4A
Filter III Lautstarke-Regler,P401 Kupplungshebel Tastenaggregat
6701 430 003
Schaltkammer, kompl.
6701 045 004
6701 013 004
Schalthebel
6701 014 004
6701 000 473
Tiefen-Hohen-Regler, P402/3
6701 000 483
6701 037 004
UKW-Teil, kompl.
6701 900 003
ZF-Saughkreis,L131
6701 043 004
Feder
2971 O51 005
Deckel
6606 900 042
Filter I
6701 910 003
Einstetlregler, P60
3377 714 000
Stabilyt 12(St401)
3991 O06 111
Drehko, C114
6701 000 514
Steckerbuchse,Lautspr.
6501 O00 174
Flanschsteckdose =<Q
3554 004 000
Kernschraube
3618 014 004
Trimmer, C43
3237 O11 000
Oszillator-Kreis, L21
3861 003 111
Trimmer,C38
3237 O11 000
eed. 2.Zwischenkreis,L18/9
3856 006 111
Lautsprecher-Schalter, $603
6518 000 644
Buchsenwinkel, kompl.
6701 019 004 |
Einstellregler,P404
|
°
3)
|
|
i
o
oO
.
Treiber trafo, Tr.401 1
Trimmer,C23
6390 015 004 3237 011 000
Filter If
6701 420 004
Filter V
6701 450 002
Filter VI
6701 460 003
1.Zwischenkreis,L 16
= 3856 005 111
Gummidurchfiihrung \_Einschubschalter (E1....£8)
2921 013 005 6701 020 004
Distanzhilse
2822 030 000
Drehko, vormontiert U-Scheibe
6701 055 003 2202 163 000
Lautsprecher_ 105x190mm Senkschraube
5998 080 003 2100 094 000
