Page 6
STEP 04
BAG D TC-SCHC006
ステアリング プレート (3mm)
Steering Plate (3mm)
x 1
TC-SCH014RD
ステアリング ポスト (赤)
Steering Post (Red)
x 1
PA-HBS003
5.3mm ボール（スチール製）
5.3mm Ball (Steel)
x 3
AW-S100RD
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
x 2
PA-100810
8 x 10 x 0.3mm シム
8 x 10 x 0.3mm Shim
x 3
PA-SB0805F
5 x 8mm フランジボ ールベアリング
5 x 8mm Flanged Ball Bearing
x 2
PA-CM0306BK
M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw
x 1
PA-CM0308BK
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
x 2
PA-BM0306BK
M3 x 6mm ボ タン ヘッド ネ ジ
M3 x 6mm Button Head Screw
x 1
TC-SCHC005
ステアリング マウントプレート 2.5mm
Steering Mount Plate 2.5mm
x 1
AW-M100RD
ウルトラワ イド 3mm x 1.0t カラー (赤)
Ultra Wide 3mm x 1.0t Collar (Red)
x 1
PA-BM0308BK
M3 x 8mm ボ タン ヘッド ネ ジ
M3 x 8mm Button Head Screw
x 1

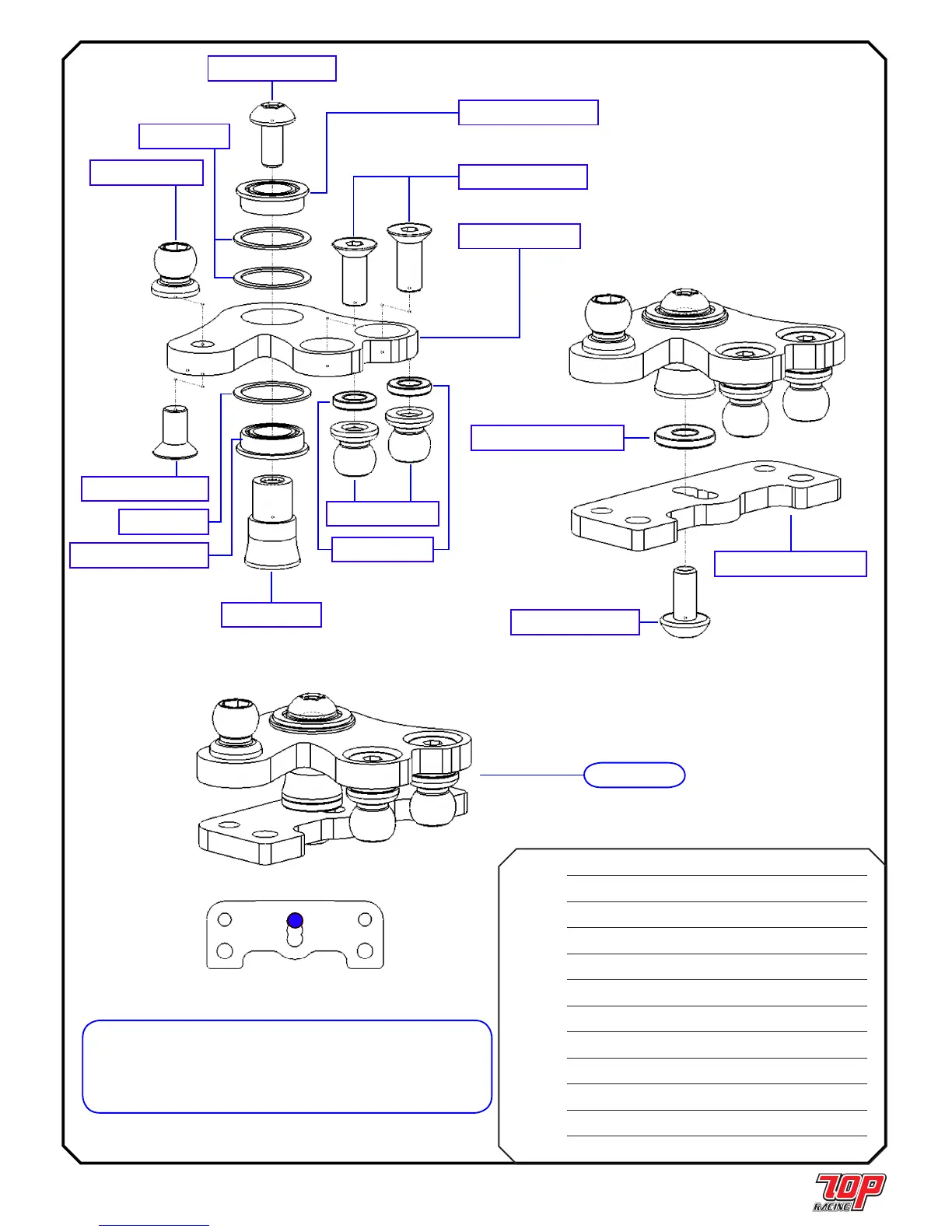

ステアリング クランク / STEERING CRANK
M3 x 6mm ボ タン ヘッド ネ ジ
M3 x 6mm Button Head Screw
M3 x 8mm ボ タン ヘッド ネ ジ
M3 x 8mm Button Head Screw
3mm x 1.0t カラー (赤)
3mm x 1.0t Collar (Red)
ウルトラワ イド 3mm x 1.0t カラー (赤)
Ultra Wide 3mm x 1.0t Collar (Red)
ステアリング ポスト (赤)
Steering Post (Red)
M3 x 6mm 皿ビス
M3 x 6mm Countersunk Screw
ステアリング プレート (3mm)
Steering Plate (3mm)
ステアリング マウントプレート 2.5mm
Steering Mount Plate 2.5mm
5.3mm ボール（スチール製）
5.3mm Ball (Steel)
5.3mm ボール（スチール製）
5.3mm Ball (Steel)
8 x 10 x 0.3mm シム
8 x 10 x 0.3mm Shim
8 x 10 x 0.3mm シム
8 x 10 x 0.3mm Shim
M3 x 8mm 皿ビス
M3 x 8mm Countersunk Screw
5 x 8mm フランジ ボール ベアリング
5 x 8mm Flanged Ball Bearing
5 x 8mm フランジ ボール ベアリング
5 x 8mm Flanged Ball Bearing
STEP 04 終了
STEP 04 FINISHED
注意： 影のついたネジ穴は標準のアッカーマン 設定になります。
又 １９ページ（フォーワード ポジション）の標準セットアップシート上でも 示さ
れます。
Note: Shaded screw hole is occupied for the standard Ackermann
setting, shown also on the standard setup sheet on Page19 (Forward
Position).
