12
5.3 – CILINDRO CM.11 (venduto separatamente – codice SG FLBATPLUSCY1)
Il cilindro 11cm è dotato di un filtro frost 80 gradi incluso, che può essere utilizzato
facoltativamente in aggiunta ad esso, per rendere più uniforme l’illuminazione dello stesso.
Tale filtro deve essere inserito prima dell’inserimento del cilindro.
1. Poggiare il filtro 80 gradi sul vetro frontale e bloccarlo con l’anello metallico specifico per i
filtri frost. Tale anello sarà bloccato sulla parte superiore del faro grazie a 3 calamite alloggiate
nella parte interna frontale del proiettore stesso
2. Inserire il cilindro 11cm allineando le 3 scanalature presenti sull’anello di raccordo dello
stesso, con i relativi dentini presenti sul proiettore
3. appena inserito il cilindro, ruotare per circa 5 gradi in senso orario, in modo da bloccare le
scanalature nei dentini. La rotazione è da considerarsi ultimata quando l’anello di raccordo in
metallo e quindi anche il cilindro, si bloccano.
4. inserire la manopola di bloccaggio M4x8 per impedire lo sblocco accidentale del cilindro.
ATTENZIONE: l’inserimento della manopola di bloccaggio M4x8 è obbligatorio per prevenire
uno sblocco accidentale del cilindro

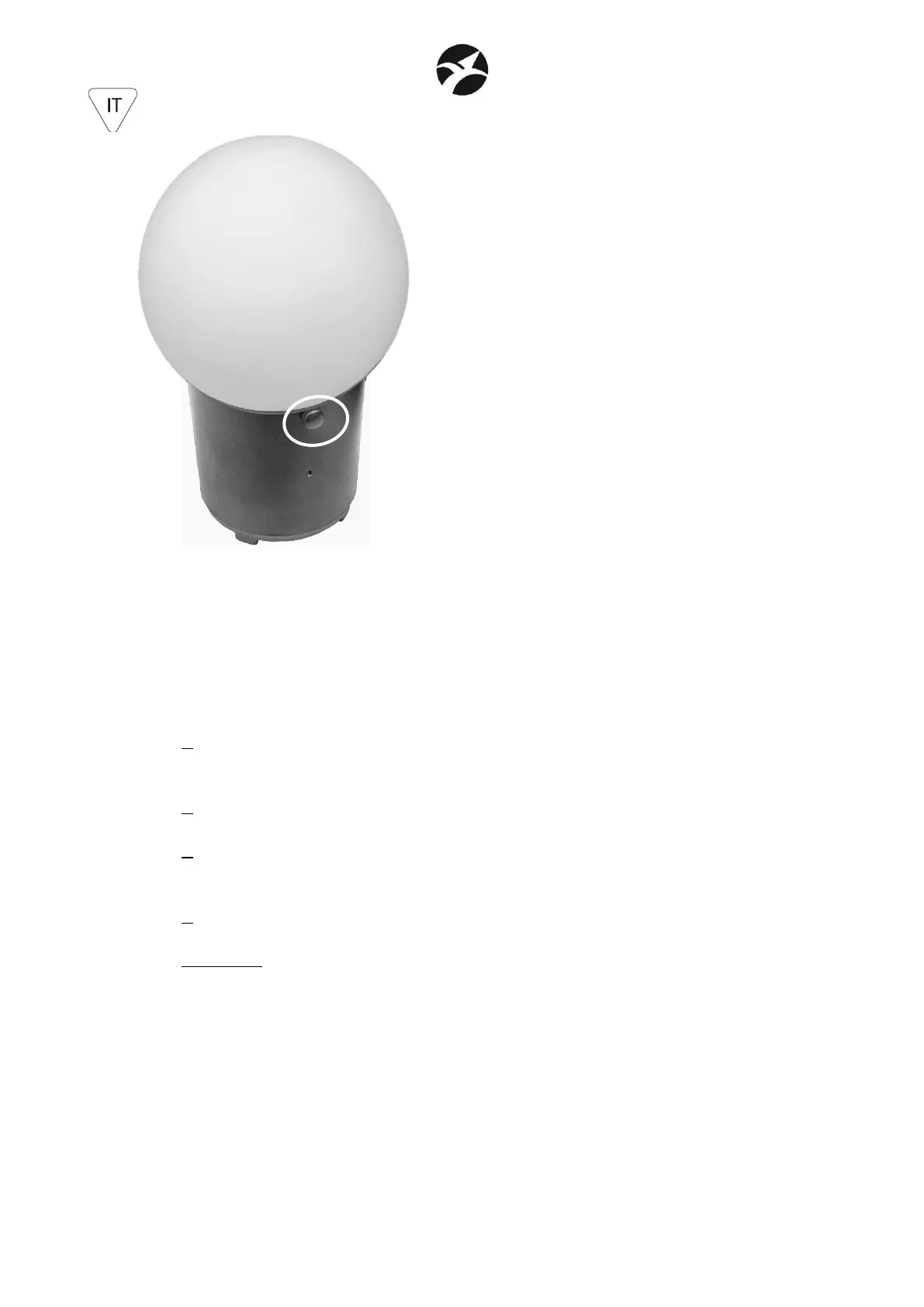

Sfera correttamente installata, con
manopola di bloccaggio M4x8
correttamente inserita
