18

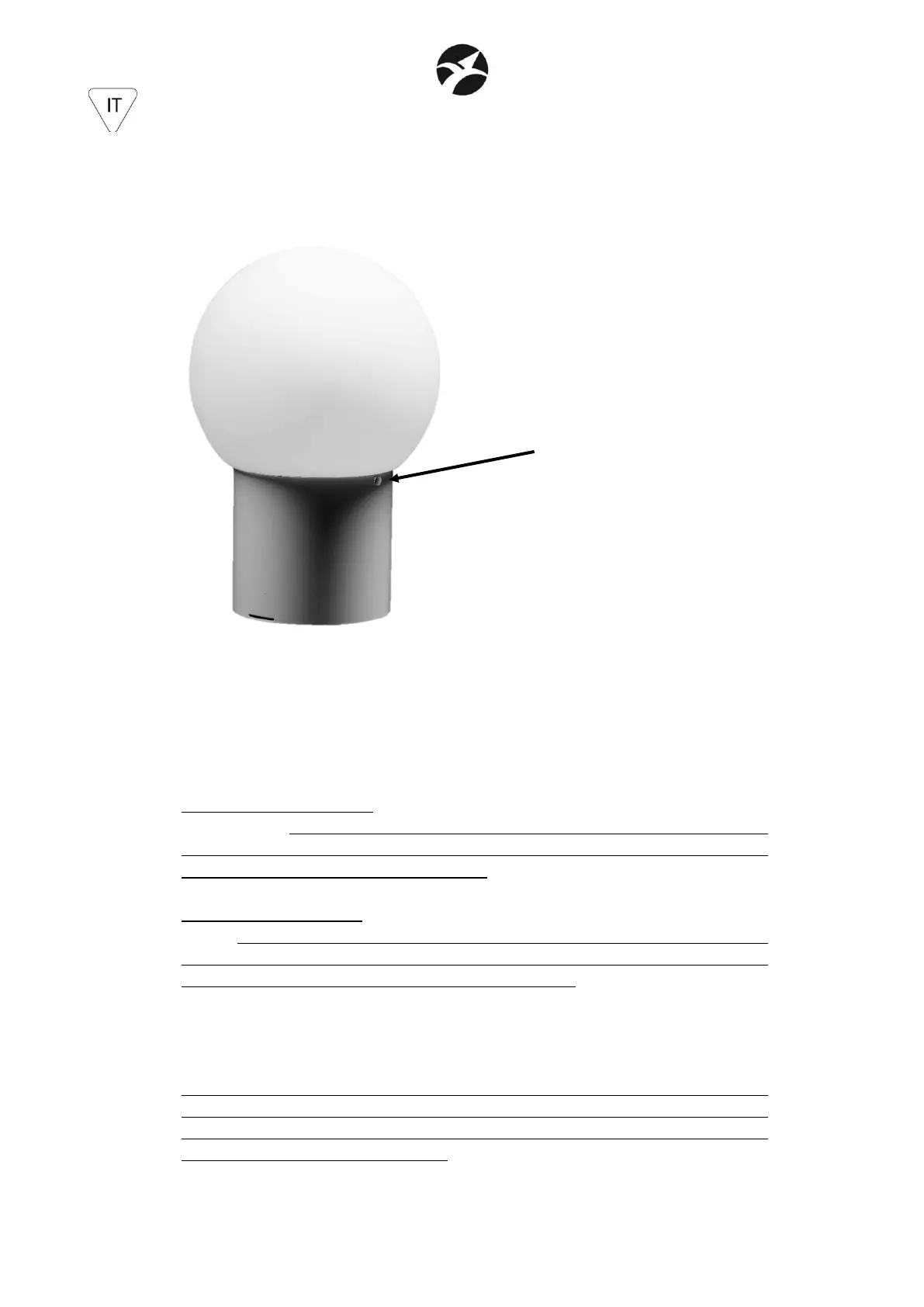

Se oltre alla cover vengono installati il filtro antiabbagliamento, oppure la sfera, oppure il
cilindro cm.11, o infine il cilindro cm.50, la manopola di bloccaggio M4x8 deve essere inserita
obbligatoriamente anche in questi casi, in quanto essa è in grado di bloccare
contemporaneamente sia la cover che l’eventuale accessorio.
5.7 – STAFFA PENDANT (inclusa nella confezione)
La staffa Pendant, si installa sul retro del proiettore, utilizzando le due viti più interne delle 4
che fissano le due alette mobili. La staffa può essere installata sia senza tali alette sia sopra le
stesse.
INSTALLAZIONE SENZA ALETTE: rimuovere le 4 viti a brugola, rimuovere le alette ed installare
la staffa Pendant utilizzando 2 delle 4 viti rimosse. Devono necessariamente essere utilizzate
due di queste, dato che hanno la lunghezza corretta per questo tipo di installazione,
altrimenti si rischia di danneggiare il proiettore.
INSTALLAZIONE CON ALETTE: rimuovere solo le 2 viti a brugola più interne e fissare la staffa
Pendant utilizzando le 2 viti a brugola M4x15 fornite in dotazione. Devono necessariamente
essere utilizzate queste, dato che hanno la lunghezza corretta per questo tipo di
installazione, altrimenti si rischia di danneggiare il proiettore.
La differenza tra i due tipi di installazione sta nel fatto che nell’installazione con alette è
possibile anche installare le cover, altrimenti non possibile se si rimuovono le alette.
Nel caso di installazione con alette e cover, la cover deve essere installata necessariamente
prima della staffa Pendant. Effettuata la corretta installazione della cover, si possono
rimuovere le due viti a brugola interne ed installare così la staffa pendant utilizzando le due
viti a brugola M4x15 fornite in dotazione.
