23
6. – COLLEGAMENTI E MODALITA’ DI FUNZIONAMENTO

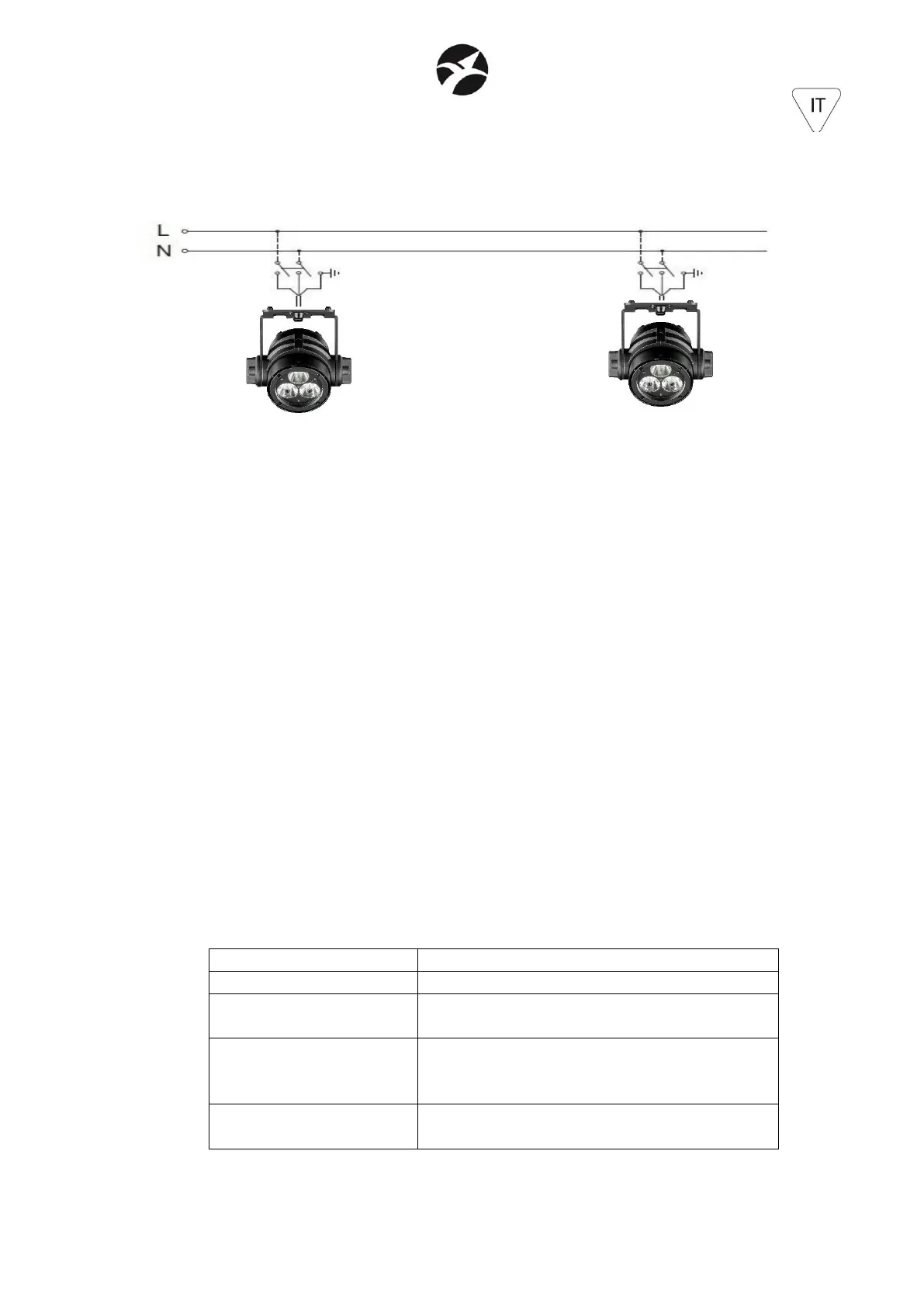

6.1 - COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE
Quando alimentato dalla rete attraverso l’alimentatore esterno, il dispositivo deve essere
collegato ad un sistema di alimentazione dotato di un’efficiente messa a terra. Inoltre, si
consiglia di proteggere le linee di alimentazione dei prodotti dai contatti indiretti e/o da
cortocircuiti verso massa utilizzando interruttori differenziali opportunamente dimensionati.
Il collegamento alla rete elettrica deve essere effettuato da un installatore elettrotecnico
qualificato.
Assicurarsi che la frequenza di rete e la tensione corrispondano a quelle per le quali il
dispositivo è progettato, come indicato nella targhetta dei dati elettrici.
6.2 - COLLEGAMENTO ALLA CATENA DMX
Il collegamento alla linea DMX avviene solo tramite wireless.
- Accendere e collegare il trasmettitore SG WECONBOX / SG WECONBOXIP (venduto
separatamente) ad una consolle DMX impostandolo alla modalità trasmettitore (LED BLU
– modalità di default).
- Nel proiettore entrare nel sottomenu OPERATE MODE ed impostare la modalità CONTROL
MODE = W-DMX.
- Impostare la modalità SLAVE all’interno del sottomenu OPERATE MODE.
- Verificare la colorazione del led di stato wireless come spiegato nella tabella successiva.
- Impostare l’indirizzo DMX del proiettore e la modalità canali desiderata e tornare al menu
principale.
- L’indicatore stato wireless potrà assumere le seguenti colorazioni
LED stato WIRELESS (DMX)
Descrizione
Bianco fisso
Proiettore disaccoppiato
Verde fisso (o giallo fisso in
caso di segnale più debole)
Proiettore accoppiato ad un trasmettitore,
trasmettitore acceso e collegato ad un segnale DMX.
Verde lampeggiante (o giallo
lampeggiante in caso di
segnale più debole)
Proiettore accoppiato ad un trasmettitore,
trasmettitore acceso ma non collegato ad un
segnale DMX.
Rosso lampeggiante
Proiettore accoppiato ad un trasmettitore, ma
trasmettitore spento.
