Procédure d'installation

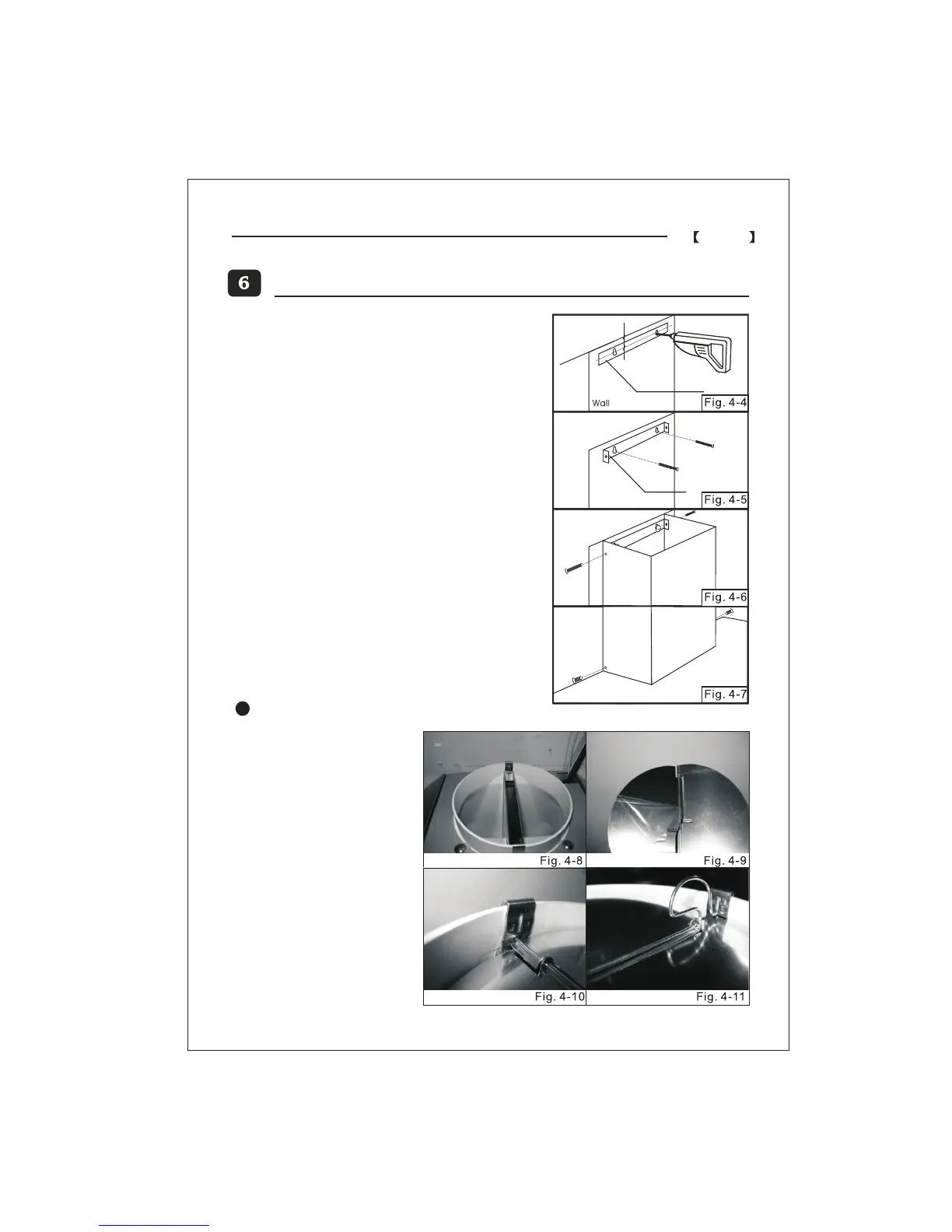

11.Placez le patron de perçage de l’équerre
de support du cache-conduit contre le mur,
la ligne centrale du patron de perçage doit
s’aligner avec la ligne centrale tracée sur le
mur.La distance entre le plafond et la ligne
centrale du patron de perçage doit être de
1,2pouces.Percez deux trous de Φ6mm aux
endroits indiqués.(un à gauche et l’autre à
droite)(Fig.4-4)
13.Retirez le plastique de protection du
cache-conduit.
12.Insérez deux chevilles et vissez l'équerre
de support du cache-conduit sur le mur.
(Fig. 4-5)
14.Fixez le cache-conduit supérieur sur
l'équerre de support à l'aide des vis de
fixation du cache-conduit supérieur. (Fig. 4-6)
15.Fixez le cache-conduit inférieur au dessus
du caisson de la hotte à l'aide des vis de
fixation du cache-conduit inférieur. (Fig. 4-7)
Instructions d'installation du clapet
2.Retirez le plastique de
protection du clapet.
(Fig. 4-9)
3.Insérez l'extrémité fine de
la tige dans le trou d'un clip
métallique. (Fig. 4-10)
4.Ins ér ez l'aut re extrém ité
(ave c une bouc le) de la tige
dans la fent e du secon d clip
mét al lique. (Fig. 4-11)
1.Ajoutez les 2 clips
métalliques au col de la
sortie du ventilateur.Vérifiez
que les clips sont bien
face-à-face et ne sont pas
en position inversée.
(Fig.4-8)
Cache-conduit
inférieur
Cache-conduit
supérieur
Equerre de support du
cache-conduit
Patron de l’équerre de
support du cache-conduit
Plaf
on
